Артикул: ОШ-642 исп. 16
Производитель: Станкозавод Красный борец
- Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.

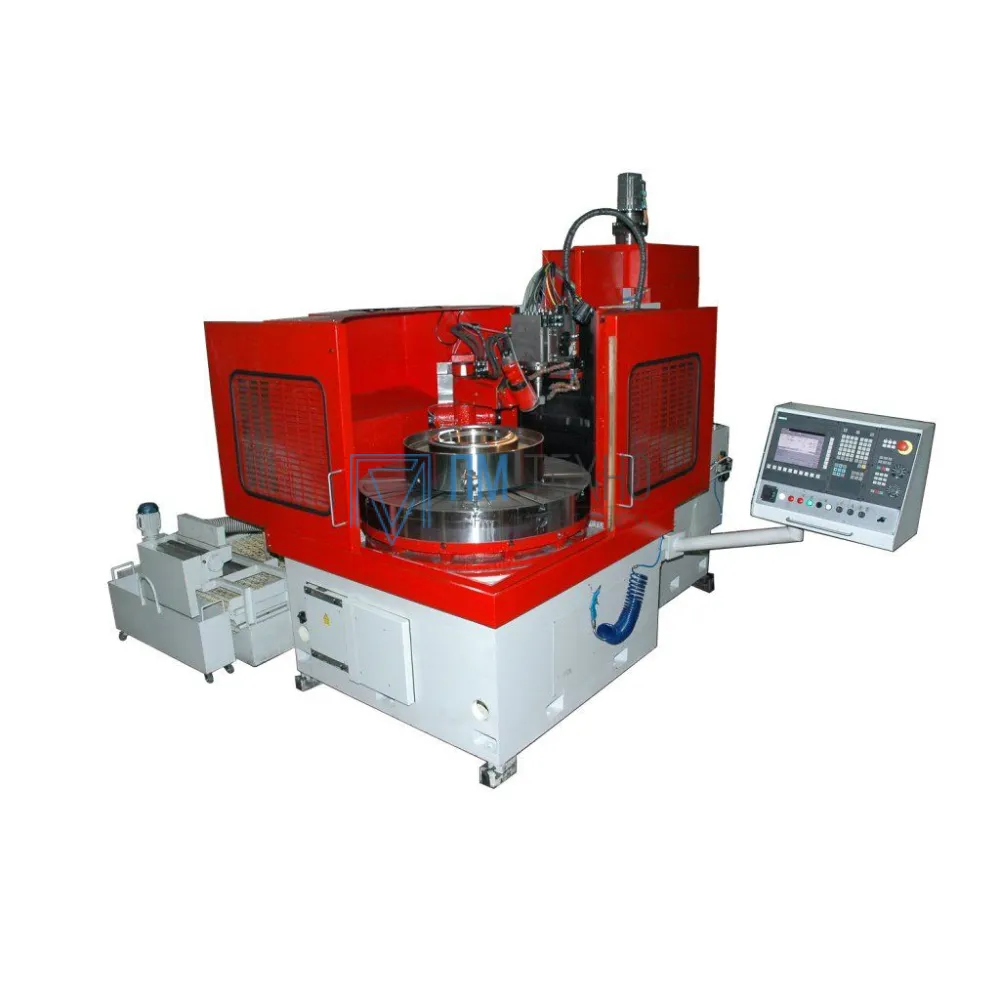

Полуавтомат специальный внутришлифовальный с ЧПУ с круглым столом и вертикальным шпинделем модели ОШ-642 предназначен для шлифовки внутренних отверстий, наружных диаметров и прилегающих торцев деталей типа (кольца, стаканы, гильзы).
Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга;
- вертикальное перемещение шлифовальной головки;
- поперечное перемещение колонны;
- вращение поворотного стола;
- поворот механизма правки в рабочее и исходное положение.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
- В качестве шлифовального шпинделя применён прецизионный высокоско-ростной электрошпиндель Смазка масляный туман, водяное охлаждение, регули-рование оборотов вращения шпинделя преобразователем частоты тока.
- Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
- Привод перемещения колонны – от программируемого привода, через ременную передачу на винт-гайку качения.
- Применение поворотного стола с вертикальной осью вращения с установ-ленной на нём планшайбой и регулировкой частоты вращения.
- Применение преобразователей линейных перемещений по координатам Х и Z
- Для контроля размеров обрабатываемых отверстий деталей применяется прибор активного контроля
- Для обеспечения термостабилизации СОЖ применёна холодильная установка.
- Вращение планшайбы поворотного стола осуществляется от конического редуктораSK-140, закреплённого на кронштейне левой стенки станины.
- Правка шлифовального круга осуществляется вращающимся алмазаным роликом, механизм правки поворотный и крепится на горизонтальном платике в нише станины.
Характеристики
Вид товара
Внутришлифовальные станки
|
Характеристика |
Значение |
|
Диаметр рабочей поверхности круглого стола, мм. |
600 |
|
Диаметр шлифовального круга, мм |
80-125 |
|
Посадочный диаметр шлифовального круга, мм |
20-32 |
|
Дискретность вертикальных и поперечных подач, мкм. |
0,001 |
|
Угол наклона поворотного стола, град. |
+-5 |
|
Производительность насоса подачи СОЖ, л/мин |
100 |
|
Частота вращения шпинделя, мм/мин |
2000-12000 |
|
Наружный наибольший диаметр обрабатываемой заготовки, мм. |
600 |
|
Внутренний наименьший диаметр обрабатываемой заготовки, мм |
90 |
|
Наибольшая высота обрабатываемой заготовки, мм |
250 |
|
Ёмкость бака СОЖ, л |
400 |
|
Частота вращения стола изделия, мм/мин |
1-95 |
|
Очистка СОЖ |
магнитный сепаратор |
|
Скорость перемещения шлифовальной головки, мм/мин |
1600 |
|
Скорость перемещения колонны, мм/мин |
4000 |
|
Мощность главного привода, кВт |
4,1 (фортуна) |
|
Габаритные размеры (LxBxH), мм. |
2800х3000х2650 |
|
Масса, кг. |
4300 |
