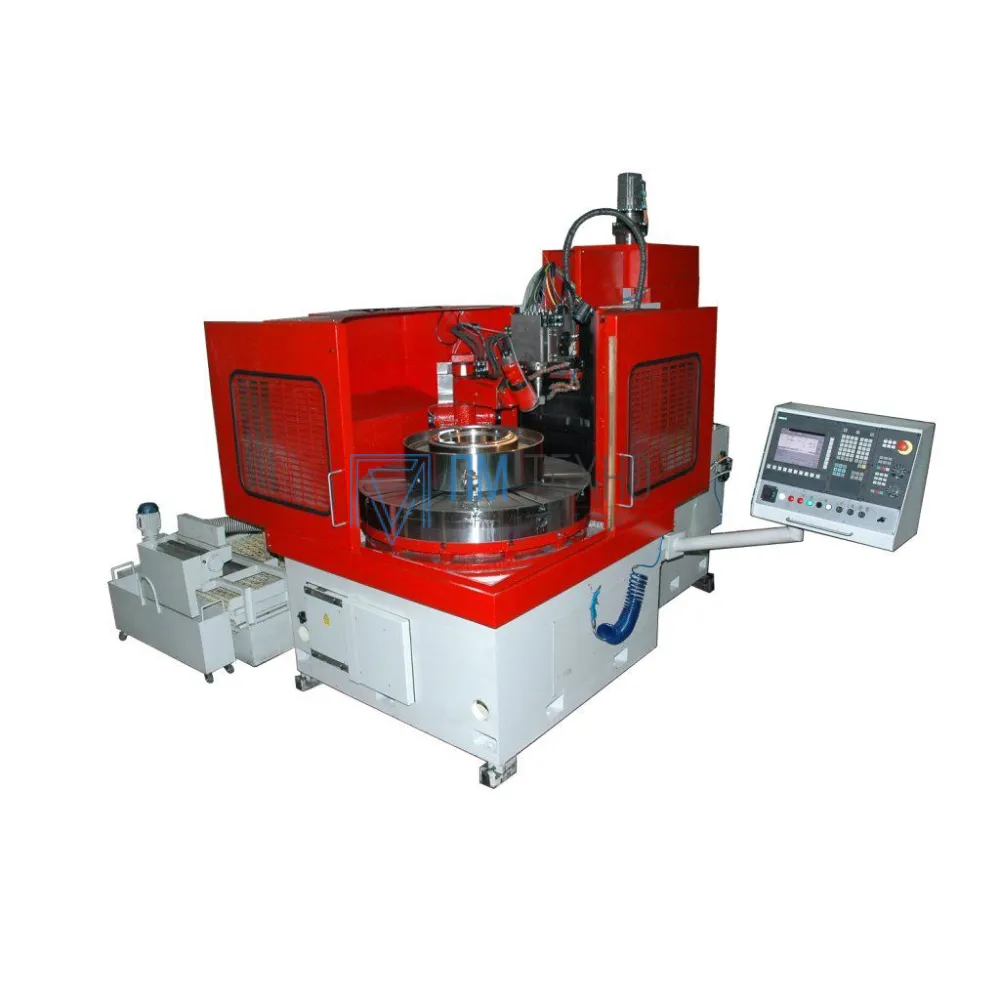

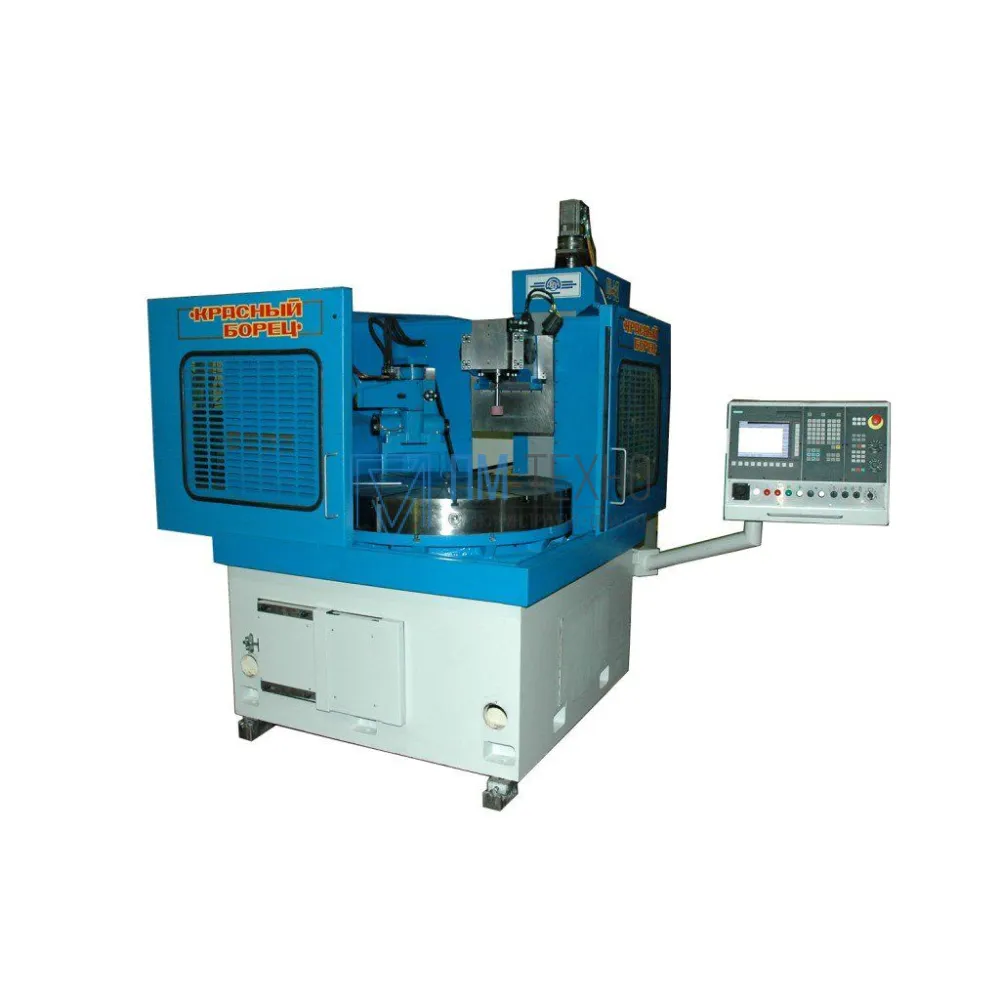

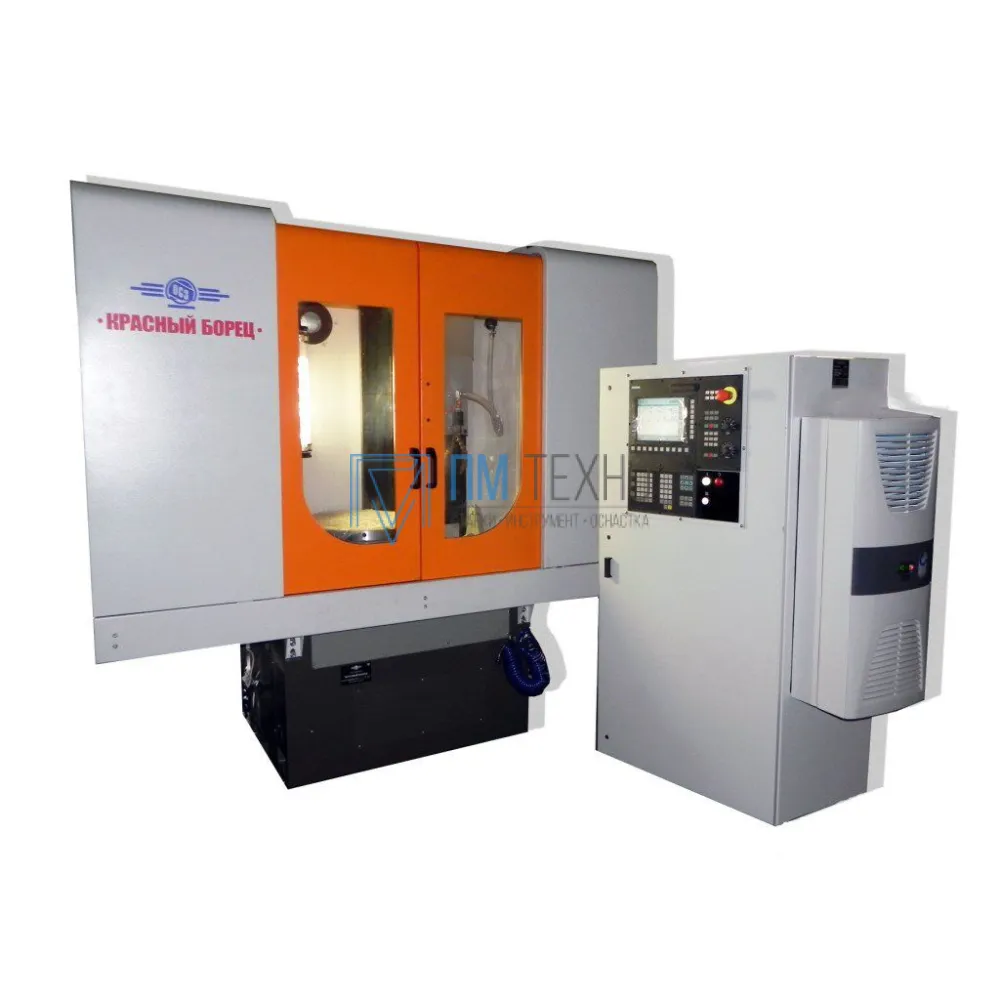

Станок внутришлифовальный с кругл. столом с ЧПУ ОШ-642 (стол 1200)

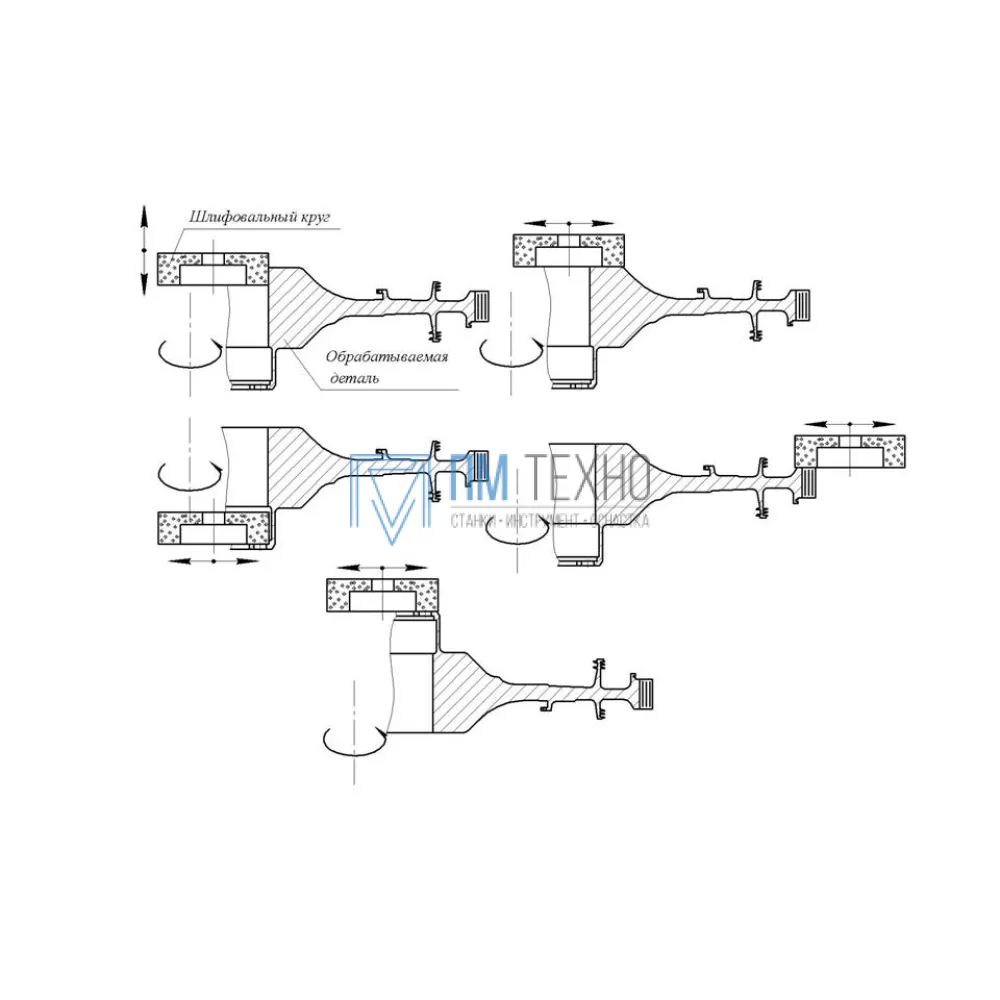

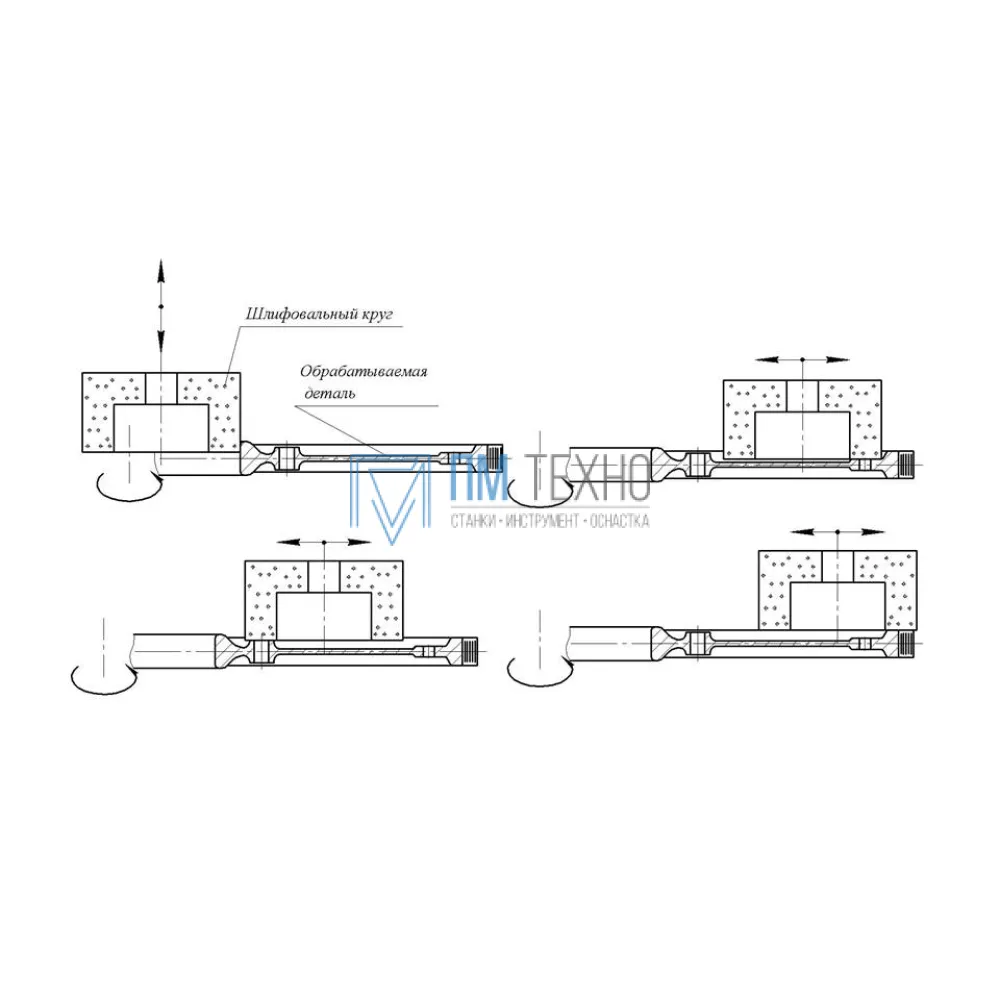

Полуавтомат специальный внутришлифовальный с ЧПУ с круглым столом и вертикальным шпинделем модели ОШ-642 предназначен  для шлифовки внутренних отверстий, наружных диаметров и прилегающих торцев деталей типа (кольца, стаканы, гильзы).

Кинематическая схема станка должна обеспечивать следующие движения:

• вращение шлифовального круга;
• вертикальное перемещение шлифовальной головки;
• поперечное перемещение колонны;
• вращение поворотного стола;
• поворот механизма правки в рабочее и исходное положение.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
• В качестве шлифовального шпинделя применён прецизионный высокоско-ростной электрошпиндель Смазка масляный туман, водяное охлаждение, регули-рование оборотов вращения шпинделя преобразователем частоты тока.
• Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
• Привод перемещения колонны – от программируемого привода, через ременную передачу на винт-гайку качения.
• Применение поворотного стола с вертикальной осью вращения с установ-ленной на нём планшайбой и регулировкой частоты вращения.
• Применение преобразователей линейных перемещений по координатам Х и Z .
• Для контроля размеров обрабатываемых отверстий деталей применяется прибор активного контроля.
• Для обеспечения термостабилизации СОЖ применёна холодильная установка.
• Вращение планшайбы поворотного стола осуществляется от конического редуктора фирмы “Alpha” SK-140, закреплённого на кронштейне левой стенки станины.
• Правка шлифовального круга осуществляется вращающимся алмазаным роликом, механизм правки поворотный и крепится на горизонтальном платике в нише станины.
