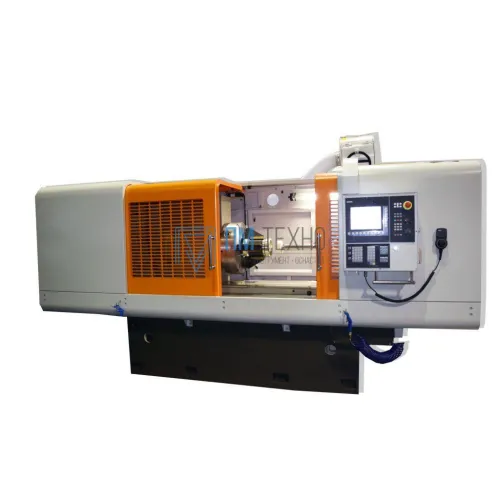

Станок внутришлифовальный с ЧПУ модели ОШ-686.5Ф3 предназначен для шлифования отверстий и подшлифовки прилегающих торцев. Область применения - предприятия мелкосерийного и серийного производства.
Кинематическая схема станка должна обеспечивать:
- поперечное перемещение шлифовальной бабки (координата X);
- продольное перемещение бабки изделия (координата Z);
- вращение шпинделя бабки изделия (координата Sp1);
- вращение шлифовального круга (координата Sp2);
- движение механизма правки в зону обработки.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Система ЧПУ c сервоприводами.
- Переносной пульт управления с электронным маховиком.
- Датчик обратной связи по координате Х (поперечное перемещение шлифовального круга.
- Внутришлифовальный шпиндель – 30 000 мм/мин.
- Холодильный агрегат электрошкафа.
- Высокоточные беззазорные шарико-винтовые передачи фирмы «Микрон» в механизмах приводов подач.
- Высокоточные радиально-упорные шарикоподшипники для шпинделя бабки изделия.
- Механизм правки в комплекте с алмазом в оправе.
- Устройство очистки СОЖ при помощи магнитного сепаратора и бумажного фильтра-транспортера.
- Защита рабочей зоны кабинетного типа.
Характеристики
Вид товара
Внутришлифовальные станки
|
Характеристика |
Значение |
|
Длина обрабатываемой заготовки, мм. |
650 |
|
Внутренний диаметр обрабатываемой заготовки, мм |
600 |
|
Наружный диаметр обрабатываемой заготовки, мм. |
600 |
|
Наружный диаметр шлифовального круга, мм |
50-125 |
|
Внутренний диаметр шлифовального круга, мм |
13-32 |
|
Пределы частот вращения шпинделя, об/мин |
комплектуется сменными фортунами |
|
Частота вращения шпинделя бабки изделия, мм/мин |
10-500 |
|
Габаритные размеры (LxBxH), мм. |
4400х2500х1820 |
|
Масса, кг. |
8500 |
