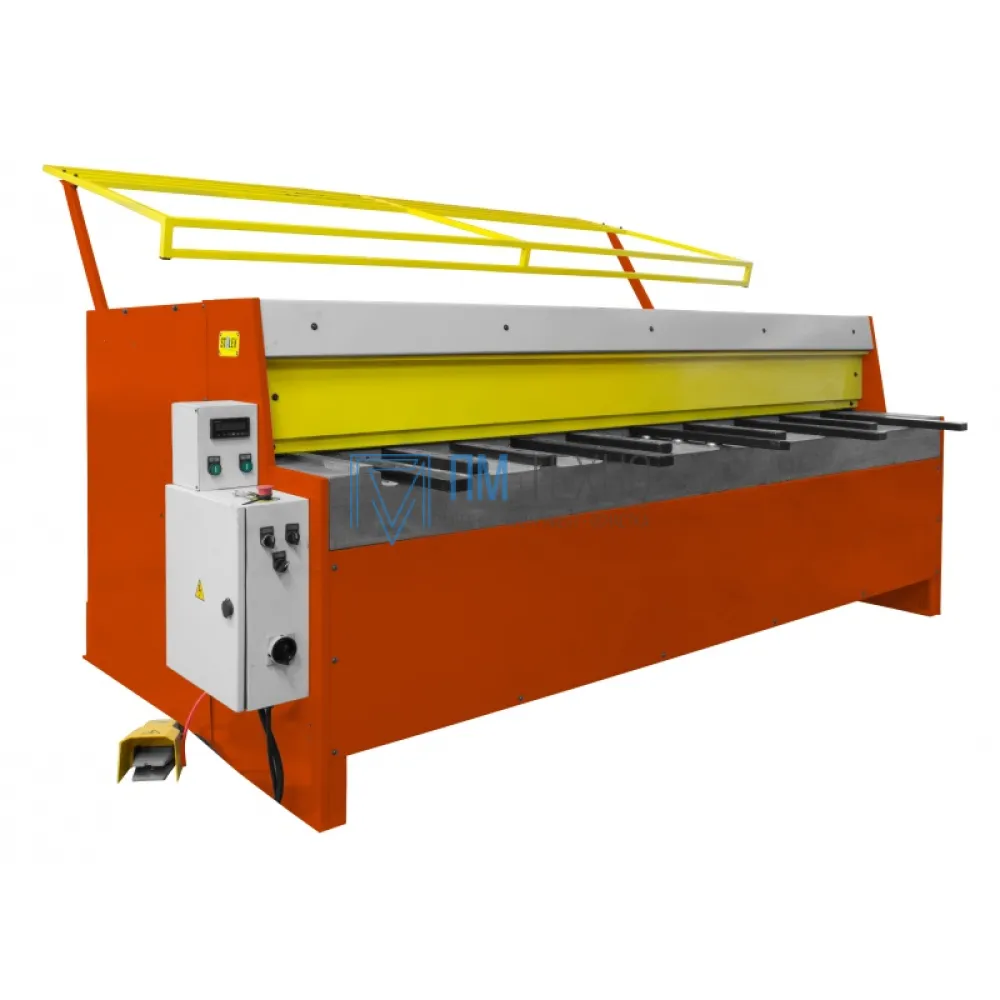

Гильотина электромеханическая STALEX Q11-2х2550NC

     Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.


Особенности:

• Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
• Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
• Верхний и нижний нож имеют двустороннюю заточку
• Цифровая система управления
• Задняя защита с блокировкой
• Счётчик кол-ва резов отображается на NC дисплее
• Пневматическая система поддержки листа
• Линейный рабочий стол с шариковыми опорами
• Моторизированный задний упор с возможностью ручной тонкой настройки
• Движение моторизированного заднего упора задаётся и отображается на NC дисплее
• Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
• Простая и быстрая регулировка зазора между ножами
• Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
• Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
• Ширина (глубина) рабочего стола до линии реза – 395мм (увеличение глубины раб. стола конструктивно невозможно)
• Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 600мм.
• Боковой упор для фиксации листа по 90°

Основные элементы

• Счётчик кол-ва резов
• Упор для листа 90°
• Пневматическая опора
• Ножная педаль
• Линейный рабочий стол с шариковыми опорами
• Подсвечиваемая рабочая зона
• Комплектация к станку
• Электрошкаф
• Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
• Узел регулировки зазора между ножами + стопоры
• Моторизированный задний упор с возможностью ручной тонкой настройки
• NC дисплей
• Задняя защита с блокировкой

     * Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <450 MРa (1 Н/мм2 = 1 MPa).

     Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца.
Макс. толщина резки при работе с нержавеющей сталью составить около 1мм (с пределом прочности σв <600 MРa), для модели Q11-2х2550NC.

     При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
