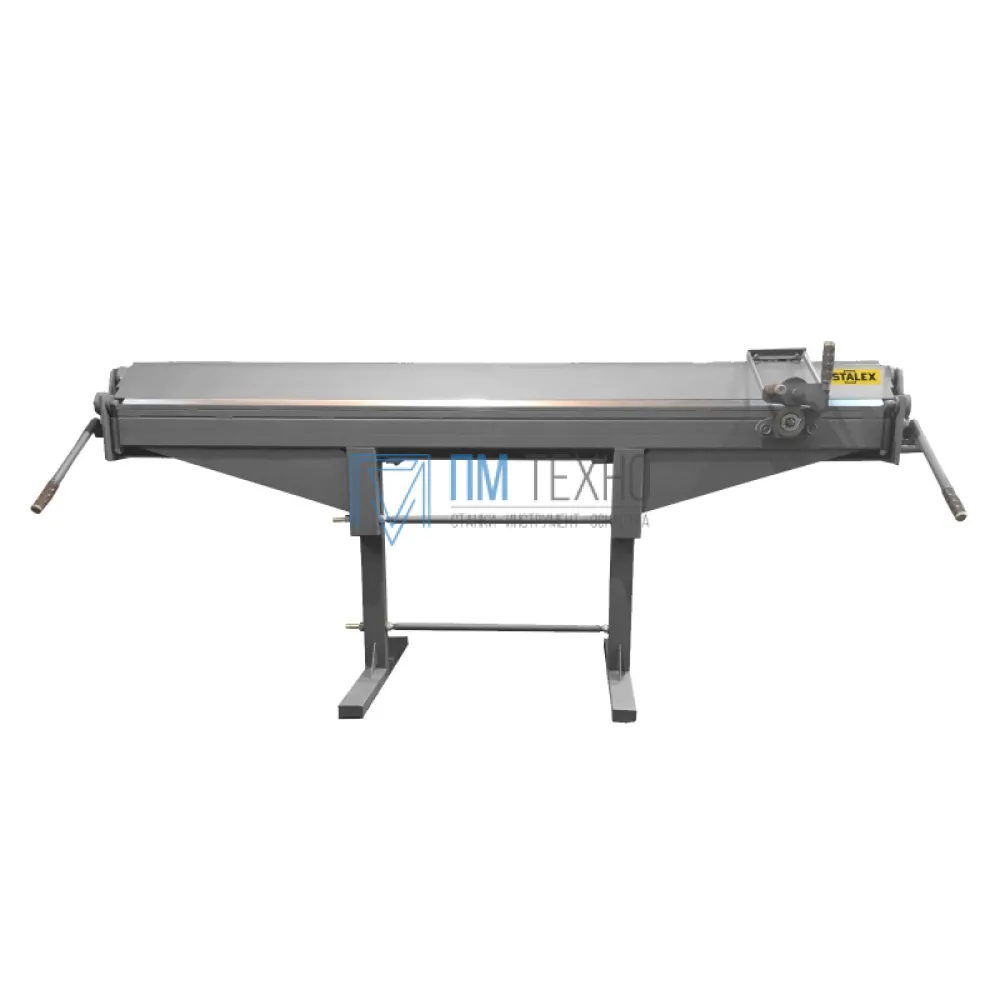

Станок листогибочный ручной Stalex HBM 3500

Усиленный листогиб STALEX HBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке - выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.

Особенности:

• Стальная станина и вес станка обеспечивает надежность и долговечность работы станка.
• Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).
• В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла В стандартной комплектации - угломер в диапазоне от 0° до 135° Опция - фальцезакаточная машинка Stalex
• Станок имеет регулировку гибочной балки –штангой, + боковыми шпильки с каждой из сторон. Регулировка нижней основной балки Ширина (толщина) гибочной балки – 20мм Ширина (толщина) прижимной балки – 15мм
• Отрезной роликовый нож в стандартной комплектации. Ширина режущих роликов 12 мм Диаметр режущих роликов 95 мм Общая ширина ножа составляет – 210 мм
• Верхняя прижимная балка соединена с основной балкой эксцентриковым механизмом с подшипником - скольжения прижимной балки.
• Эксцентриковый механизмом с подшипником проливается сверху трансмиссионным маслом (желательно - раз в месяц).
• Необходимо проливать все трущиеся поверхности станка, примерно, раз в месяц (при постоянной работе).
• Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм ( в 400Мпа).

Модель STALEX: HBM 3500
Артикул: 102242
Рабочая длина (длина гиба), мм: 3500
Длина реза (отрезным ножом): 3500
ГИБКА - макс. толщина материала, мм
(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен):
Сталь в 400МПа*: 0,7
Оцинкованная сталь: 0,7
Нержавеющая сталь: 0,55
Алюминий и медь: 1,0
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности в, который не должен превышать параметр в <400 MРa.:
РЕЗКА - макс. толщина материала, мм
(отрезным ножом):
Сталь: 0,8
Оцинкованная сталь: 0,8
Нержавеющая сталь: 0,8
Алюминий и медь: 1,0
Минимальная ширина загибаемой полки, мм: 10
+/-1,5
Максимальный угол гибки / дозагиб: 0-135°/180°
(можно вальцевать)
Дозагиб до 180° производиться двумя способами:
1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)
2) догибка фальцезакаточной машинкой Stalex:
Ширина (толщина) гибочной балки, мм: 20
Ширина (толщина) прижимной балки, мм: 15
Ход верхней прижимной балки, мм: 60
Отрезной роликовый нож: в стандарте
Газовый амортизатор гибочной балки: под заказ
Газовый амортизатор прижимной балки: под заказ
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм):
Эксцентриковый механизм с подшипником скольжения прижимной балки: +
Штанга + боковые шпильки регулирующие гибочную балку: +
Регулировка нижней основной балки: +
Угломер в диапазоне 0° до 135°: +
Вес станка (нетто): 360 кг
(+9 кг нож)
Габариты станка (ДхШхВ): 4050х800х1150
Гарантия: 12 месяцев
Производство: Россия
