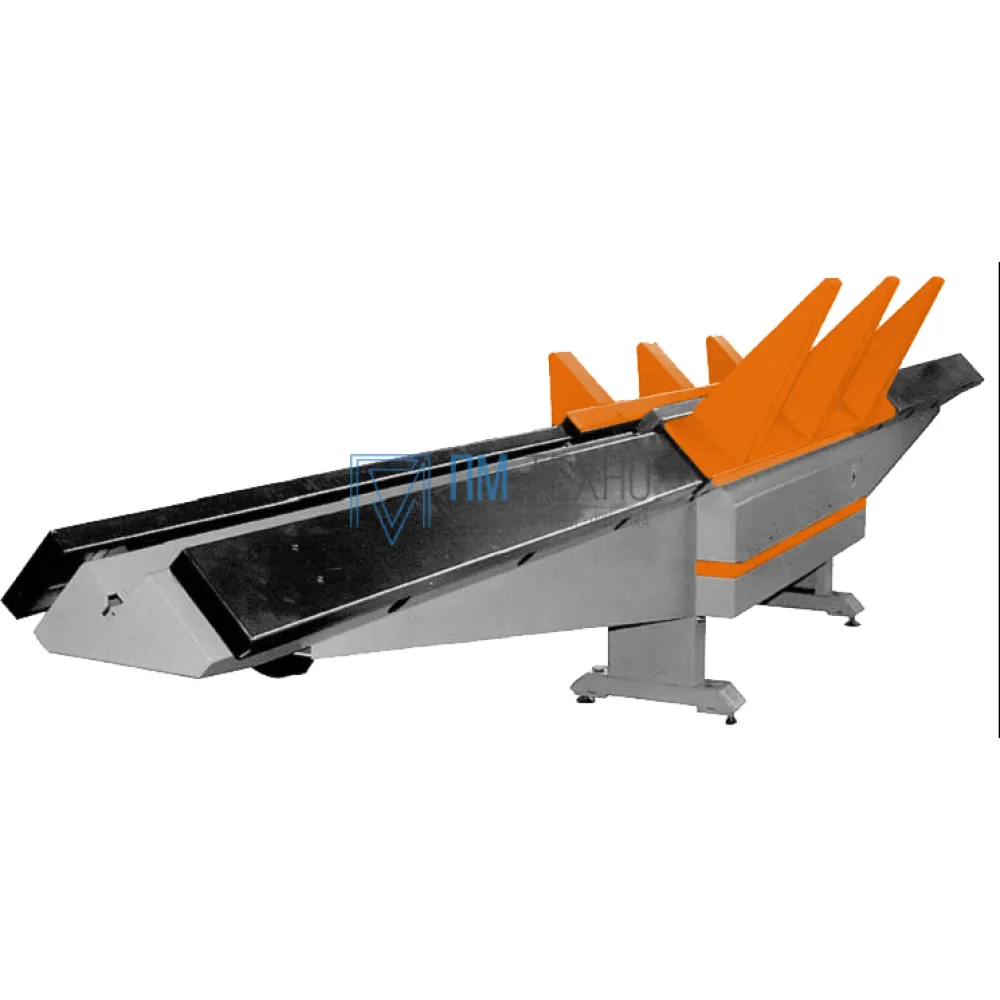

Станок тоннельной сборки Stalex SBHF-1

     Станок тоннельной сборки STALEX SBHF-1 воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги).

Описание:

     Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах.

     Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.

     Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.

Особенности:

• Минимальное сечение воздуховода 100х100 мм
• Специальная каретка (автопилот) для фиксации заготовки
• Возможность производства короба из двух L-образных половинок или из 4 полос металла
• Возможно доукомплектовать модель SBHF-1 опцией – герметизация фальца- (перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)
• Комплект для работы с нержавеющей сталью (до 0,8 мм) - опция

Описание принципа действия:

     Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом. После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.

Комплектация:

• Станок Stalex SBHF-1
• Инструкция по эксплуатации
• Упаковка
