Машина гибочная МГ-2000-В (вальцы электромеханические 2000х0,8 , симметрия)

Назначение и описание.

Машина гибочная МГ-2000–В (вальцы) предназначена для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94.

Исполнение для умеренного климата категория размещения У3 по ГОСТ 15150-69.

Устройство и принцип работы.

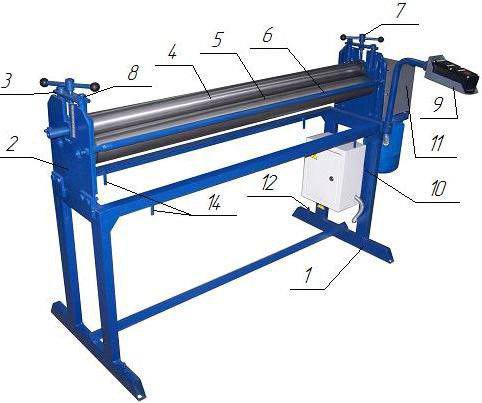

Вальцы МГ-2000–В-У состоят из следующих основных частей:

1. основание - рама;
2. щечки;
3. прижимная балка;
4. прижимной вал;
5. опорные валы;
6. стяжные шпильки;
7. прижимной винт;
8. фиксирующая гайка;
9. выносной пульт;
10. электрошкаф;
11. кожух электропривода;
12. болт заземления;
13. заготовка;
14. направляющие чалок.

Принцип работы.

С помощью прижимных винтов (7) поднять вверх прижимной вал (4). Вальцуемый лист (13) расположить между опорными (5) и прижимным (4) валами (заготовка должна располагаться параллельно валам). Далее равномерным вращением прижимных винтов (7) опускаем постепенно ( ½ оборота) прижимной вал (4) на величину, необходимую для формирования требуемого радиуса вальцевания. Вальцевание листа осуществляется вращением электромеханического привода (связанного с опорными валами через шестерни), при помощи нажатия реверсивных педалей (16) на выносном пульте (9). Смена возвратно-поступательного движения валов осуществляется через кнопку СТОП.

Для извлечения заготовки (13) возвращаем прижимной вал (4) в верхнее положение с помощью вращения прижимных винтов (7).

При необходимости снятия прижимного вала ослабить фиксирующую гайку (8) на прижимные балки (3) и вывести из зацепления винт (7) подъёмного устройства.
