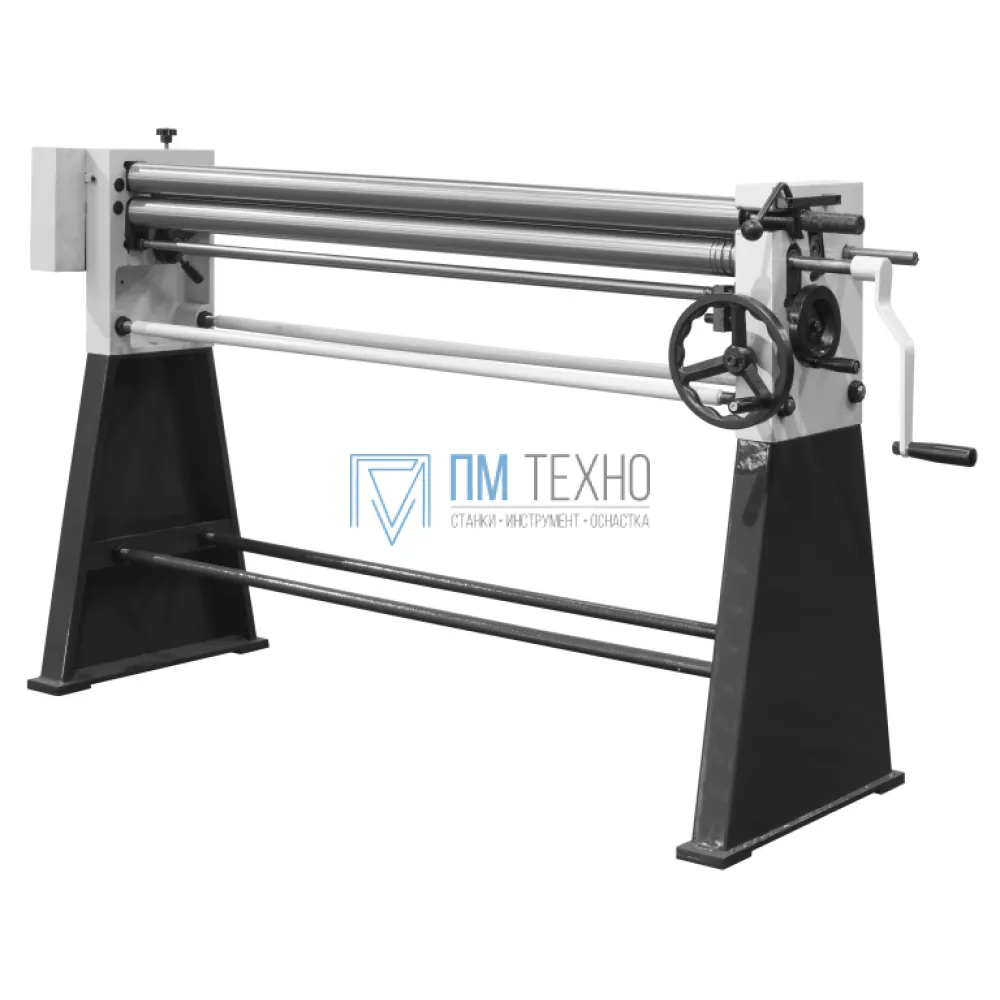

Станок вальцовочный ручной Stalex W01-2х1250

Станок вальцовочный  ручной Stalex W01-2х1250
Кликните на картинку для расширенного просмотра
Информация

Артикул: 374104
Производитель: Stalex
  • Статус: Уточняйте у менеджера 0
162 000 руб.
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

     Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Описание:



Stalex W01-2х1250 Этот станок способен производить цилиндрические и конусовидные детали из листов металла длиной до 1250 мм и толщиной до 2 мм, а также править и загибать край. Благодаря особой конструкции, данная установка проста в использовании и не нуждается в сложном обслуживании. Вальцы ручные находят применение в производстве вентиляционных и канализационных систем, водосточных труб и дымоходов. STALEX W01-2х1250 – универсальная модель, которая подходит для установки на любых рабочих поверхностях. Легкость в работе со станком обусловлена несколькими его особенностями:

Особенности:

  •  Продольный паз верхнего вала для заправки листа
  •  Проточки для гибки прутка
  •  Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
  •  Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
  •  Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
  • Литьевые чугунные боковые опоры
  • Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
  • Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
  • Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
  • *Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.
  • *Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
  • *Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
  • Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.

Узлы станка:



1)

Рычаг фиксации верхнего вала

2)

Нижний вал – предназначен для регулировки толщины листа

3)

Задний Вал - предназначен для регулировки R получаемого на заготовки

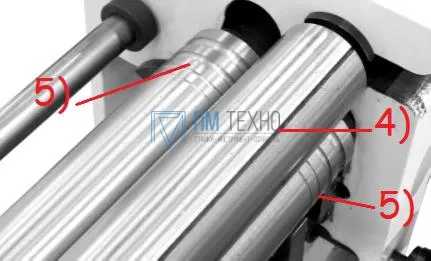

4)

Продольный паз верхнего вала для заправки листа

5)

Проточки для гибки прутка

6)

Вал пониженной скорости для работы с макс. толщиной листа

7)

Вал скорости вращения для работы с малыми и средними толщинами листа

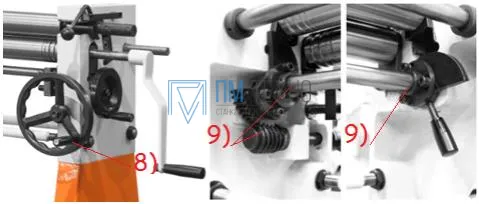

8)

Маховик перемещения заднего вала

9)

Реечный механизм с синхронизирующей тягой

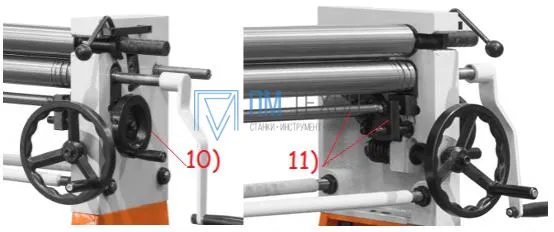

10)

Маховик перемещения нижнего вала

11)

Механизм привода ползуна с синхронизирующей тягой

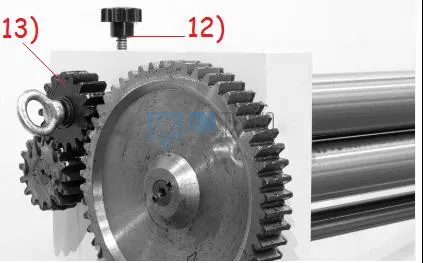

12)

Стопорный винт

13)

Переходной вал с шестерней


Характеристики

Вид товара Ручные вальцовочные станки
Максимальная рабочая длина, мм 1250
Максимальная толщина листа, мм 2.0
Диаметр валов, мм 60
Расположение валов симметрия

Габариты, вес

Габариты, мм 1800х500х690
Масса, кг 223
