Вальцы ручные трехвалковые ВР-1000

Вальцы ручные трехвалковые ВР-1000
Кликните на картинку для расширенного просмотра
Информация

Артикул: ВР-1000
Производитель: Россия
  • Статус: Есть на складе 1
66 300 руб.
Минимальная сумма заказа: 2 500 руб.
Запросить ТКП

Запросить ТКП

Вы можете запросить счет или ТКП, выслав соответствующий запрос

Назначение и описание.

Вальцы ручные трехвалковые ВР-1000 предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94.

Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.

Устройство и принцип работы.

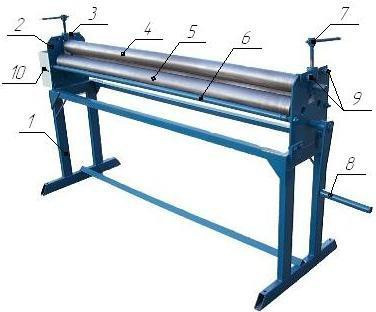

Вальцы ВР-1000 состоят из следующих основных частей:

  1. основание;
  2. щечки;
  3. откидная балка;
  4. прижимной вал;
  5. опорные валы;
  6. стяжные шпильки;
  7. прижимной винт;
  8. приводная рукоятка;
  9. кожух;
  10. фиксирующая гайка.

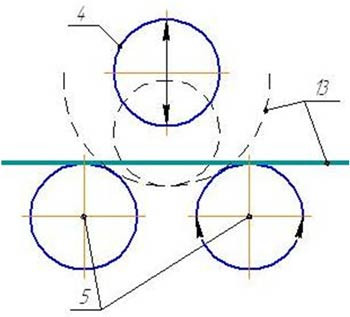

Принцип работы.

С помощью прижимных винтов (7) поднять вверх прижимной вал (4). Вальцуемый лист (11) расположить между опорными (5) и прижимным (4) валами  (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов (7) опускаем постепенно (½ оборота) прижимной вал (4) на величину, для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала (4) вальцуемый лист (11) прокатывается по всей плоскости с помощью вращения приводной рукоятки (8) механического привода (связанного с опорными валами через шестерни). Для извлечения заготовки (11) из вальцов возвращаем прижимной вал (4) в верхнее положение с помощью вращения прижимных винтов (7). При необходимости снятия прижимного вала ослабить фиксирующую гайку (10) на откидные балки (3) 180° и  выводим из  зацепления винт (7) подъёмного устройства.


Характеристики

Вид товара Ручные вальцовочные станки
Максимальная рабочая длина, мм 1000
Максимальная толщина листа, мм 2,0
Диаметр валов, мм 70
Количество валов, шт. 3
Расположение валов симметрия

Габариты, вес

Габариты, мм 1440х600х890
Масса, кг 120
