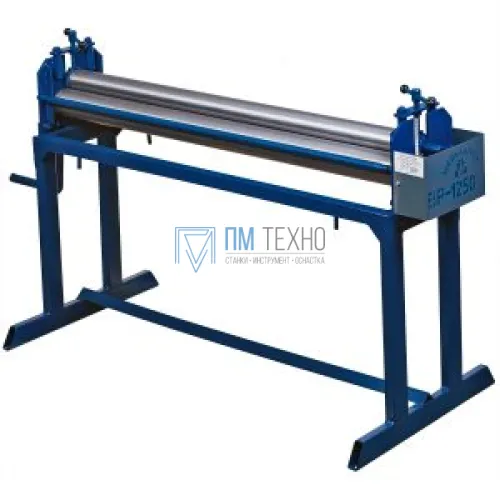

Вальцы ручные трехвалковые ВР-1500

Назначение и описание.

Вальцы ручные трехвалковые ВР-1500 предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94.

Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.

Устройство и принцип работы.

Вальцы ВР-1500 состоят из следующих основных частей:

1. основание;
2. щечки;
3. откидная балка;
4. прижимной вал;
5. опорные валы;
6. стяжные шпильки;
7. прижимной винт;
8. приводная рукоятка;
9. кожух;
10. фиксирующая гайка.

Принцип работы.

С помощью прижимных винтов (7) поднять вверх прижимной вал (4). Вальцуемый лист (11) расположить между опорными (5) и прижимным (4) валами  (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов (7) опускаем постепенно (½ оборота) прижимной вал (4) на величину, для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала (4) вальцуемый лист (11) прокатывается по всей плоскости с помощью вращения приводной рукоятки (8) механического привода (связанного с опорными валами через шестерни). Для извлечения заготовки (11) из вальцов возвращаем прижимной вал (4) в верхнее положение с помощью вращения прижимных винтов (7). При необходимости снятия прижимного вала ослабить фиксирующую гайку (10) на откидные балки (3) 180° и  выводим из  зацепления винт (7) подъёмного устройства.
