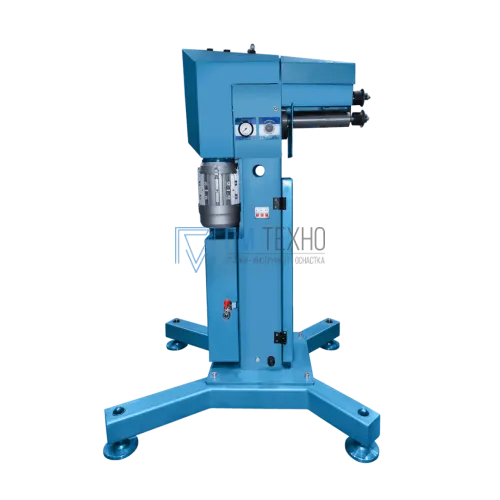

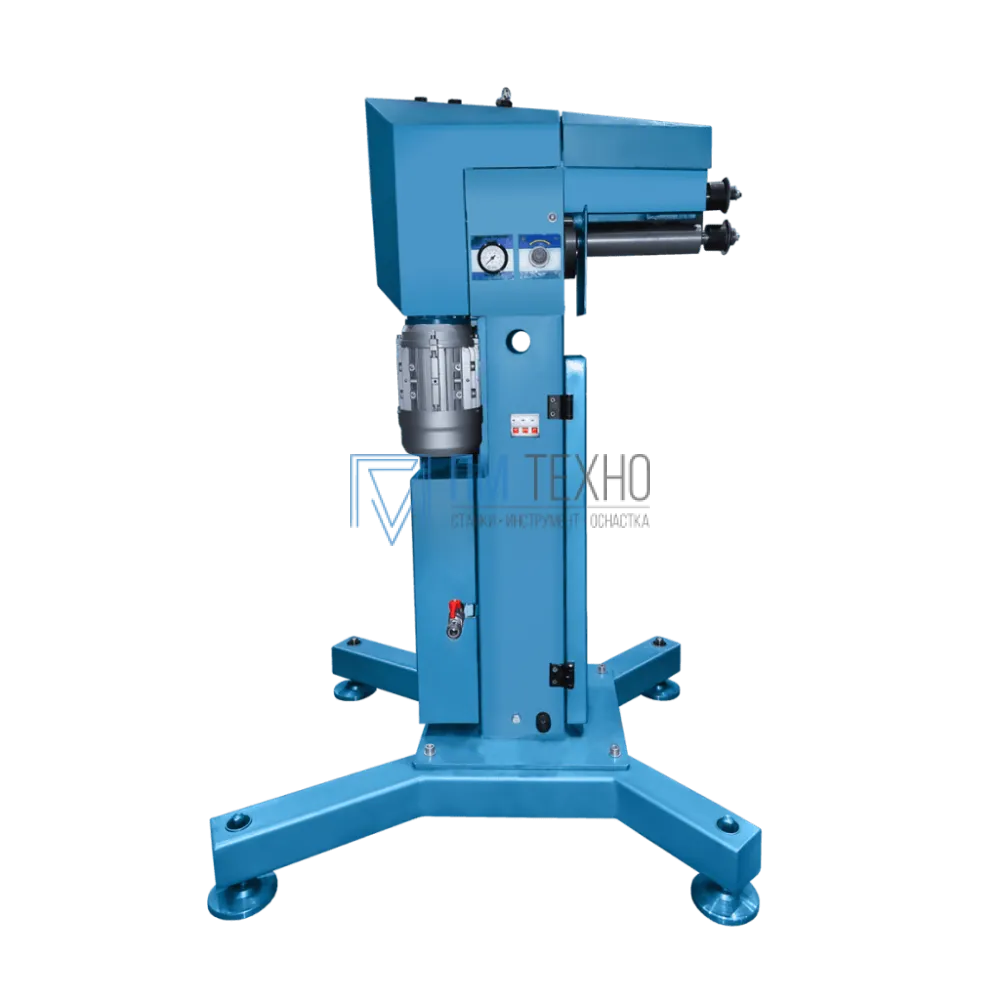

Зиговочный станок ММЗ-3701

Зиговочный станок ММЗ-3701 относится к группе вальцовочного оборудования ротационного типа и предназначен для работы с тонколистовым металлом.

Зиговочный станок оснащенный специальными роликами, может выполнять различные операции по обработке круглых частей воздуховодов:

• отбортовку кромки круглой обечайки под бандаж;
• отрезку края круглой обечайки;
• вырезание сегментов отводов из плоской заготовки;
• формирование кольцевого зига на поверхности круглой обечайки;
• гофрирование торца круглой обечайки;
• отбортовку края сегментов для последующего соединения звеньев в фасонные части воздуховодов.

Станок, оснащенный дополнительной оснасткой, может выполнять следующие операции:

• вальцевание круглой заготовки из плоского металла;
• отбортовку края плоского круга на 90⁰;
• вырезание круглой заготовки из плоского листа.

Станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ4 ГОСТ 15150.

Применяется при изготовлении вентиляционных систем и прочих изделий из тонколистового металла.

Преимущества зиговочного станка ММЗ 3701

• Может работать в ручном и полуавтоматическом режимах;
• имеет электромеханический привод с частотным преобразователем и электронную систему управления частотой вращения рабочих роликов;
• функцию прижима верхнего ролика осуществляет пневматическая система с регулируемым усилием прижимимах;
• не требует подготовки специального фундамента, устанавливается на твердое покрытие цехового помещения и выравнивается винтовыми шарнирными опорами.

С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
Дополнительно поставляет по желанию Заказчика:

• комплекты роликов;
• комплект запасных частей к механизму;
• производит обучение персонала на территории завода изготовителя, дает консультации по работе на станке;
• осуществляет ремонт и обслуживание поставляемого оборудования.

Базовые комплекты роликов

Основной комплект роликов для:

• Предварительной отбортовки под бандаж без зига;
• окончательной отбортовки под бандаж без зига;
• резки;
• гофрирования;
• образования зига;
• отбортовки стыка фасонных частей воздуховода.

По заказу может комплектоваться дополнительными комплектами роликов для:

• Вальцевания круглой заготовки из листового материала;
• отбортовки края плоского круга на 90⁰;
• вырезания круглой заготовки из листового материала.

Подключается к сети переменного тока ~380В/50Гц и к пневмосети с рабочим давлением Р=0,4…0,6 МПа (4…6 кг/см²).

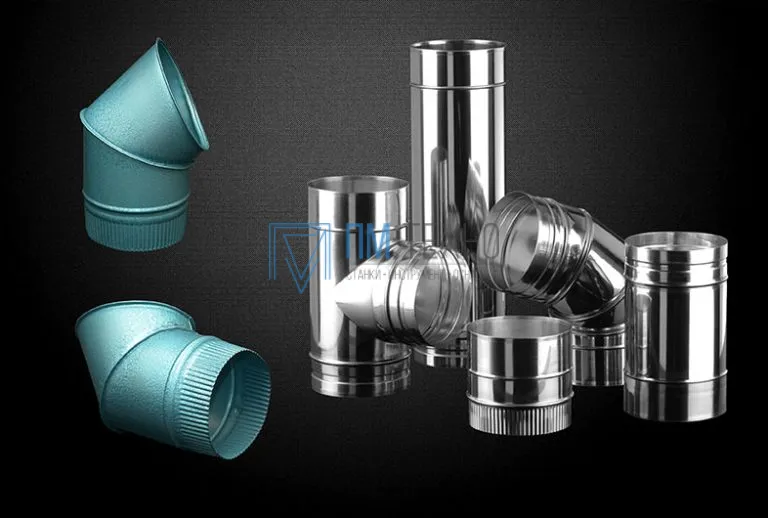

Получаемые изделия
