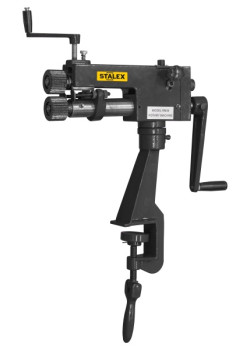

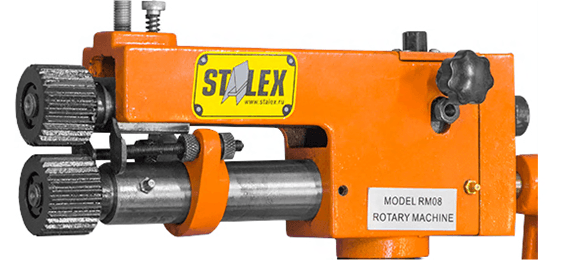

Станок зиговочный ручной Stalex RM-08

Зиговка RM-08 предназначена для работы с листовым металлом при изготовлении соединительных элементов водостоков, воздуховодов и других работ, связанных с соединением и отбортовкой металла. Модель RM08 комплектуется шестью наборами стандартных роликов для закатки кромок, отбортовки, изготовления S-образного профиля и отделки торцов.

Особенности:

• Переносной зиговочный станок RM-08 имеет удобное крепление (струбцина), что позволяет быстро закрепить его на верстаке, швеллере и т.д.
• Подвижное соединение корпуса зиговочного станка с опорой    крепления позволяет установить его в удобном рабочем положении.
• Легкая конструкция.
• Два компактных упора для заготовок расположены по сторонам станка.

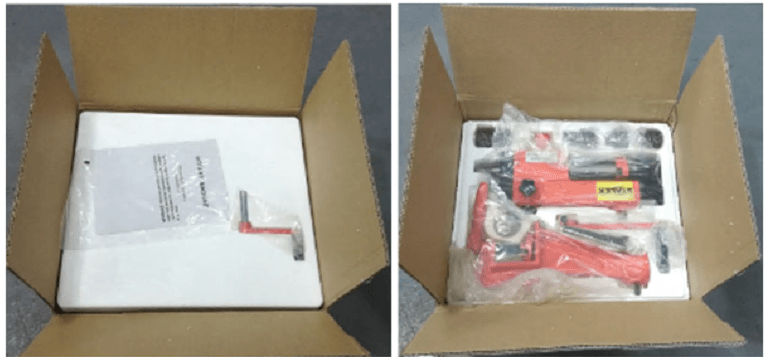

• Практичная транспортабельная упаковка.

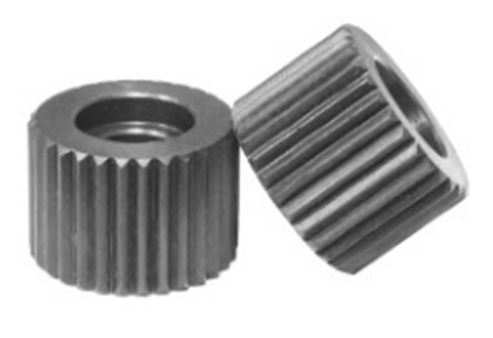

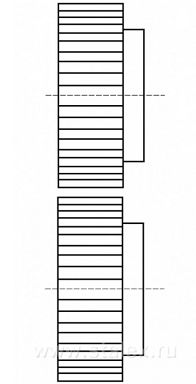

Ролики стандартные гофрирующие №51 для RM-08 арт. 373205-51			Комплект роликов для гофрирования листа. Формирует на краях труб (торцах) гофрирующий профиль. Особенность данного профиля - уменьшение диаметра или обхвата трубы для стыковки (фиксации труб друг с другом).

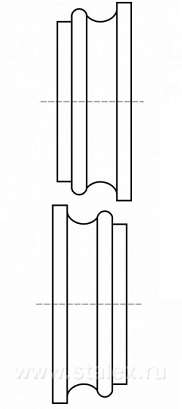

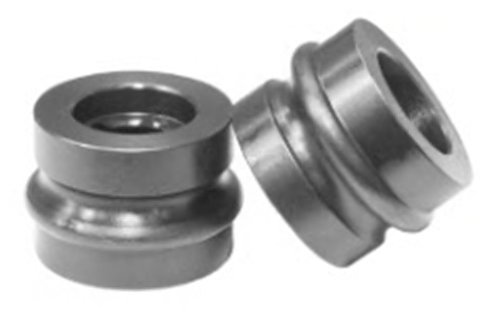

Ролики стандартные для двойного обратного зига №55 для RM-08 арт. 373205-55			Комплект роликов для двойного обратного зига. Предназначен для изготовления двойного обратного (упорного) зига. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 4.0мм.

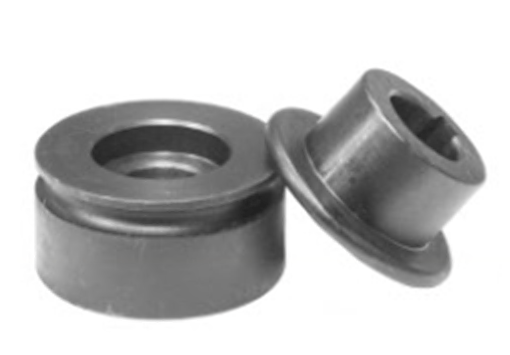

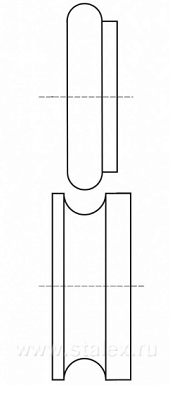

Ролики стандартные стопорные R 3,25мм №54 для RM-08 арт. 373205-54			Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 3.25мм.

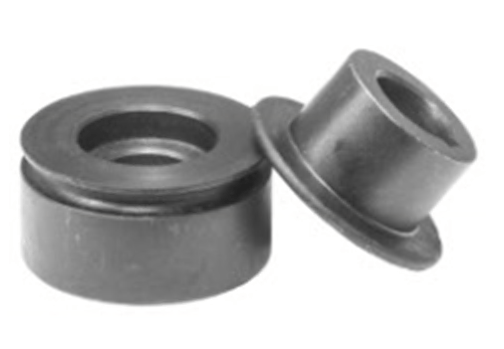

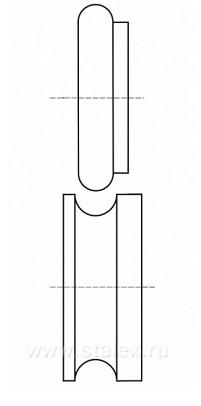

Ролики стандартные стопорные R 2,5мм №57 для RM-08 арт. 373205-57			Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 2.5мм.

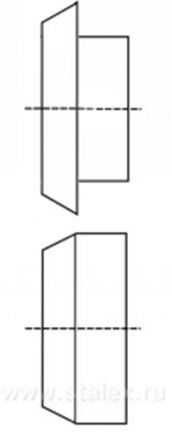

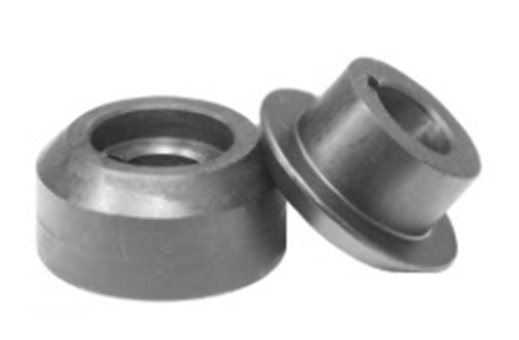

Ролики стандартные для подгиба кромки №58 для RM-08 арт. 373205-58			Комплект роликов наклонных для подгиба кромки. Используется для догибки кромки.

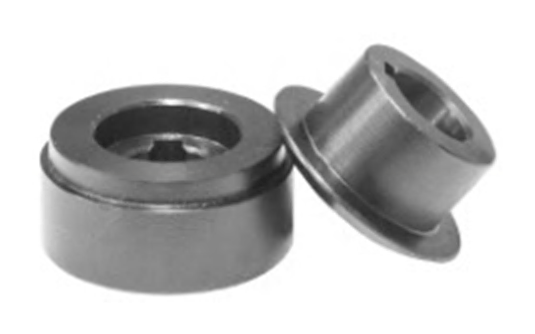

Ролики стандартные для отбортовки листа №56 для RM-08 арт. 373205-56			Комплект роликов для отбортовки листа небольших размеров.
		Глубина подачи (макс) или вылет роликов – 177 мм Маслёнки для смазывания основных узлов станка
		Комплектация: 6 комплектов роликов (один из комплектов на станке) 4 промежуточные шайбы (две из шайб на станке) Шестигранник – 1 шт Ключ – 1шт

6 наборов роликов в стандартной комплектации

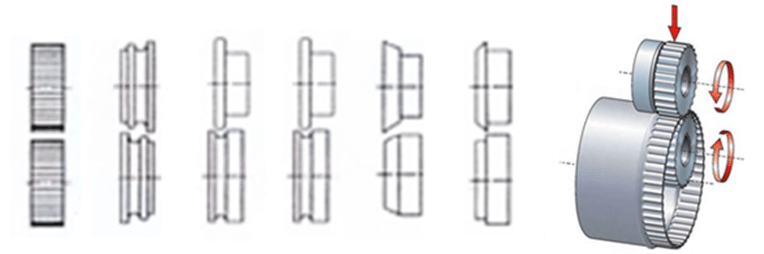

Виды получаемых профилей

ТАБЛИЦА СООТВЕТСТВИЯ

(Максимально допустимые толщины)

Низкоуглеродистая сталь                                                0,76-0,8мм

Нержавеющая сталь                                                         0,5мм

Холоднокатаная сталь                                                      0,6мм

Алюминий                                                                        1,39мм

Мягкая латунь                                                                   1,16мм

Полутвердая латунь                                                         0,76мм

Отожженная фосфористая бронза                                  0,86мм

Мягкая медь                                                                      1,16мм

Твердая медь                                                                     0,86мм

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.
