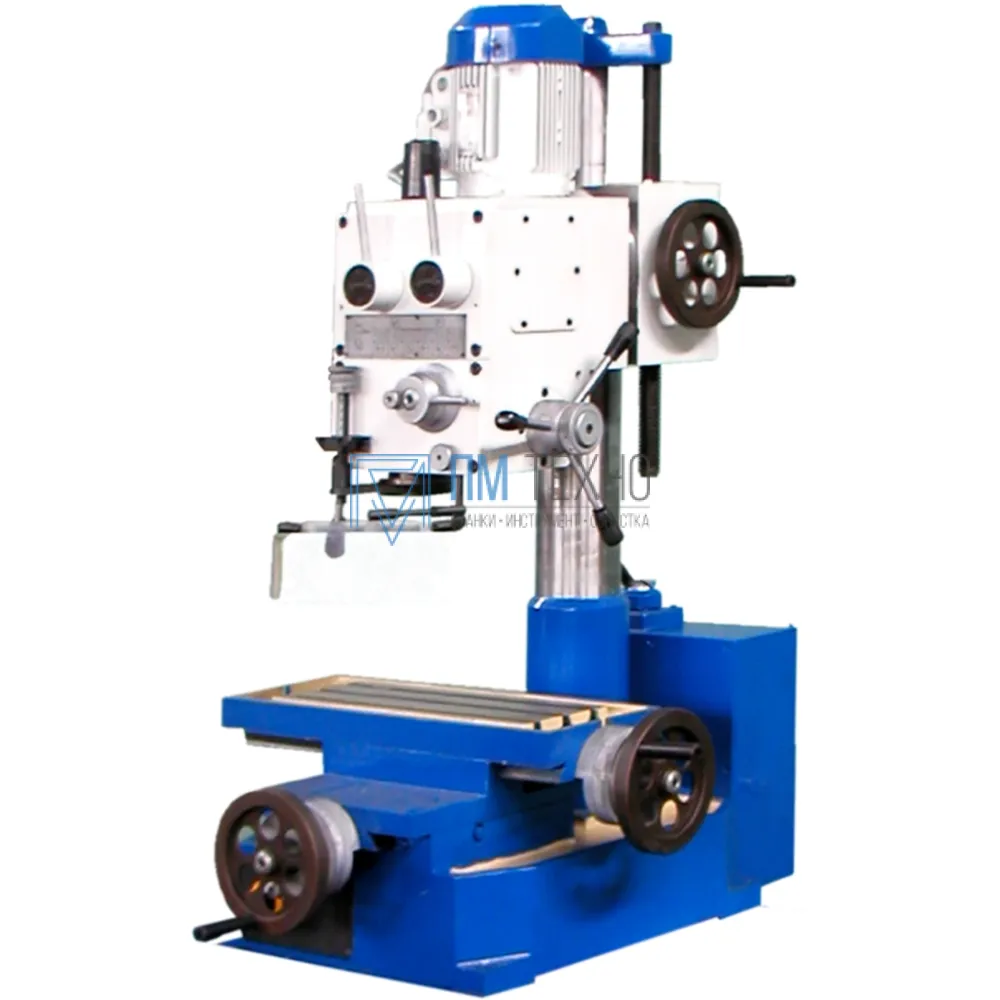

ОформитьСтанок настольный сверлильно-фрезерный ГС520
Сверлильно-фрезерный станок ГС520 предназначен для выполнения фрезерных, сверлильных, резьбонарезных работ различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Конструктивные особенности
- возможность поворота корпуса шпиндельной головки вокруг колонны на 360 градусов;
- возможность поворота шпиндельной головки вокруг горизонтальной оси в диапазоне 90 градусов позволяет производить обработку поверхностей, расположенных под различными углами к рабочей поверхности стола;
- удобное реверсирование шпинделя;
- наличие тонкой вертикальной подачи шпинделя и настройка на заданную глубину обработки.
Комплект поставки
- Станок в сборе;
- Втулка 6100-0141 ГОСТ 13598 – 1 шт.;
- Клин 7851-0012 ГОСТ 3025 – 1 шт.;
- Ключ 7811-0024 ГОСТ 2839 – 1 шт.;
- Лампа М024-6072 ТУ РБ 200007187.053 – 1 шт.;
- Ключ для электрошкафа 2К52-1.8910.000 – 1 шт.;
- Техническая документация.
Дополнительная оснастка (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-04;
- Патрон сверлильный ПС16В18. Для присоединения к станку необходима переходная оправка 6039-0012;
- Патрон цанговый 6151-4012;
- Цанги 6151-4006 (3,6 - 12 мм., 17 шт.) для патрона цангового 6151-4012;
- Тиски станочные чугунные неповоротные 7200-0209-02;
- Тиски станочные чугунные поворотные 7200-0210-02;
- Патрон резьбонарезной 6162-4003 (М3...М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003):
- Головка 6251-4002М-01 (М4);
- Головка 6251-4002М-02 (М5);
- Головка 6251-4002М-03 (М6-М8);
- Головка 6251-4002М-04 (М8-М10);
- Головка 6251-4002М-05 (М10);
- Головка 6251-4002М-06 (М12).
Характеристики
- Вид товара Сверлильно-фрезерные станки
- Конус шпинделя Морзе 2 внутрен.
- Макс. диаметр резьбонарезания, мм М16
- Макс. диаметр сверления (Ст. 3), мм 16
- Макс. диаметр торцевого фрезерования, мм 40
- Мощность двигателя, кВт 0,75
- Напряжение питания, В 380
- Поперечное перемещение (ось Y), мм 200
- Продольное перемещение (ось Х), мм 320
- Т-образный паз, мм 14 (3)
- Ход шпинделя, мм 60
- Цена деления лимба вертикального перемещения шпинделя 1
- Цена деления лимба продольного, поперечного 0,05
- Частота вращения верт. шпинделя, об/мин 100 - 1800
- Частота тока питающей сети, Гц 50 ± 1
Габаритные размеры и масса
- Габариты, мм 825х700х1280
- Масса, кг 275
- Уточняйте у менеджера
- Артикул: ГС520
