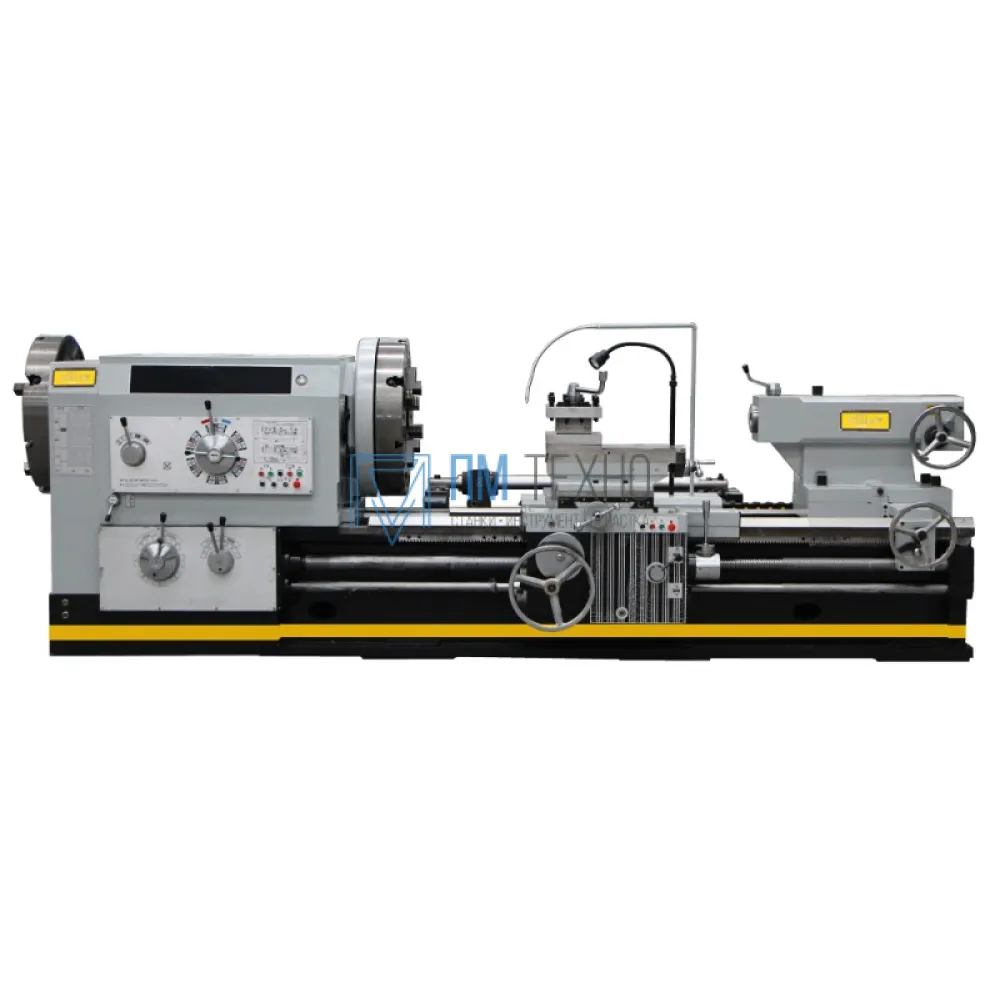

Трубонарезной станок STALEX Q1327x3000

Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.

Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами ?800 мм. Другой. длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric. Изготовлен по стандартам СЕ.

Комплект поставки:

• 4-х кулачковая планшайба 800 мм (2 шт.)
• 4-х позиционный резцедержатель
• Неподвижный люнет 150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Моторизованная задняя бабка
• Защитный экран патрона (2 шт.)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения

Диаметр обточки над станиной: 1000мм
Диаметр обточки над поперечным суппортом: 610 мм
Расстояние между центрами: 3000 мм
Макс. длинна обточки: 2750 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя: 16-380 об/мин
Диапазон диаметров для нарезания резьбы: 130-270 мм
4-х кулачковая планшайба:  800 мм
Проходное отверстие шпинделя: 280 мм
Поперечный ход: 520 мм
Продольная подача ось X(40): 0,05-1,5 мм/об
Поперечная подача ось Z(40): 0,1-3 мм/об
Метрическая резьба: 1-30 мм
Дюймовая резьба: 28-1 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90
Ускор. перем. продольного суппорта ось Z: 3,640мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: 160 мм
Габаритные размеры станка(ДхШхВ): 6300х2100х1600 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 11500 кг
