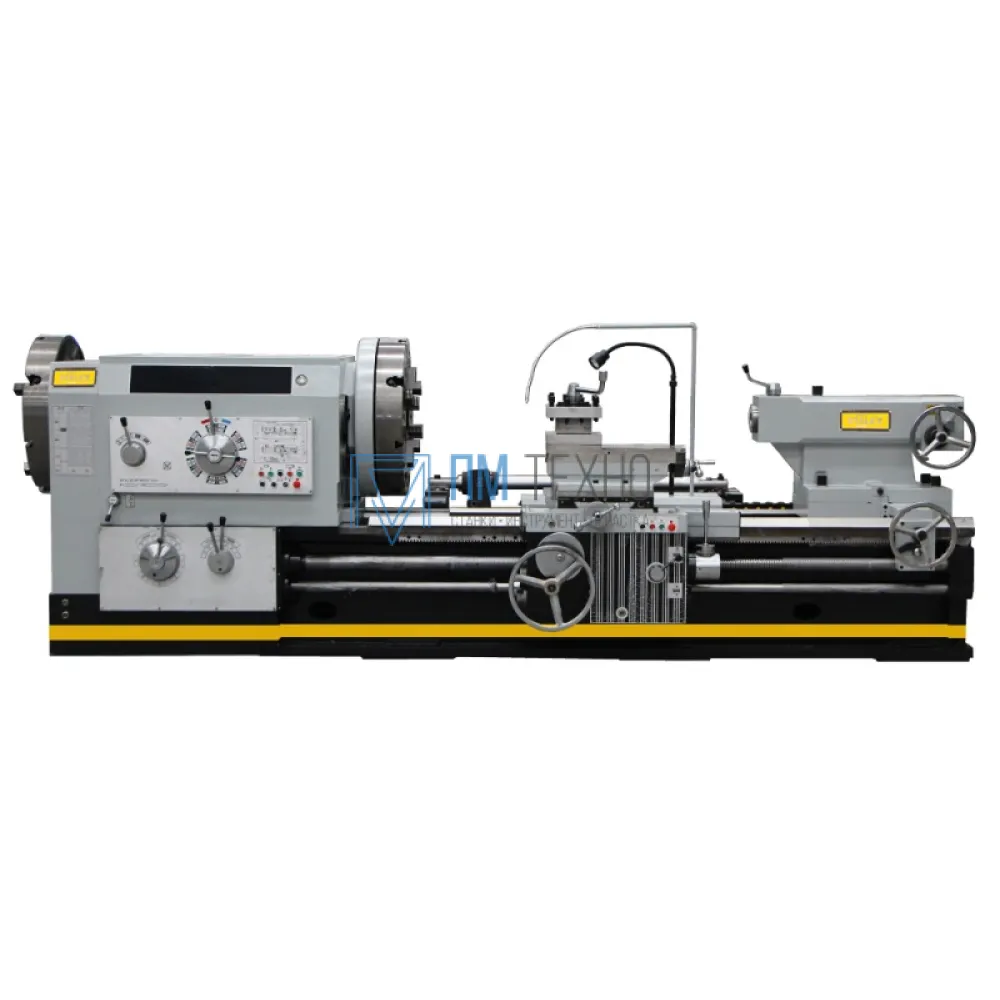

Трубонарезной станок STALEX Q1338x1500

Станок модели Q1338 является токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.

Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами 850 мм с электрозажимом. Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric. Изготовлен по стандартам СЕ.

Комплект поставки:

• 4-х кулачковая планшайба ?850 мм (2 шт.)
• электрозажим(педаль)
• 4-х позиционный резцедержатель
• Неподвижный люнет ?150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Защитный экран патрона(2 шт.)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения

Модель:: Q1338x1500
Диаметр обточки над станиной: ?1000
мм
? обточки над поперечным суппортом: ?610 мм
Расстояние между центрами: 1500 мм
Макс. длинна обточки: 1250 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Частота вращения шпинделя, 9: 6-205
об/мин
Диапазон диаметров для нарезания резьбы: ?190-?380 мм
4-х кулачковая планшайба: ?850 мм (2 шт) электрозажим
Проходное отверстие шпинделя: ?390 мм
Поперечный ход: 520 мм
Продольная подача ось X(32): 0,05-0,75 мм/об
Поперечная подача ось Z(32): 0,1-1,5 мм/об
Метрическая резьба, 23: 1-15 мм
Дюймовая резьба, 22: 28-2 TPI
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 90?
Ускор. перем. продольного суппорта ось Z: 3,640
мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: MT-6
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка(ДхШхВ): 4400?2100?1700 мм
Мощность главного привода: 22,0 кВт
Мощность двигателя подачи: 1,5 кВт
Мощность двигателя СОЖ: 0,125 кВт
Масса нетто: 12100 кг
