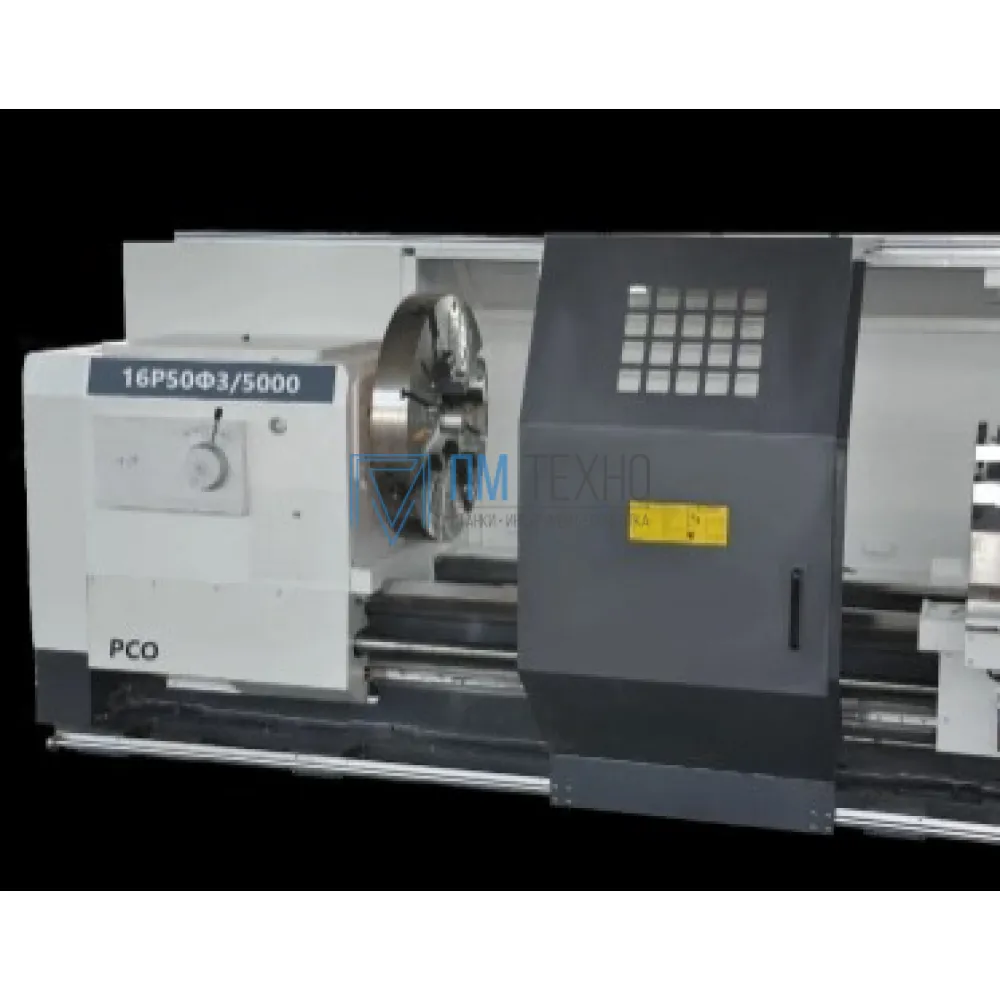

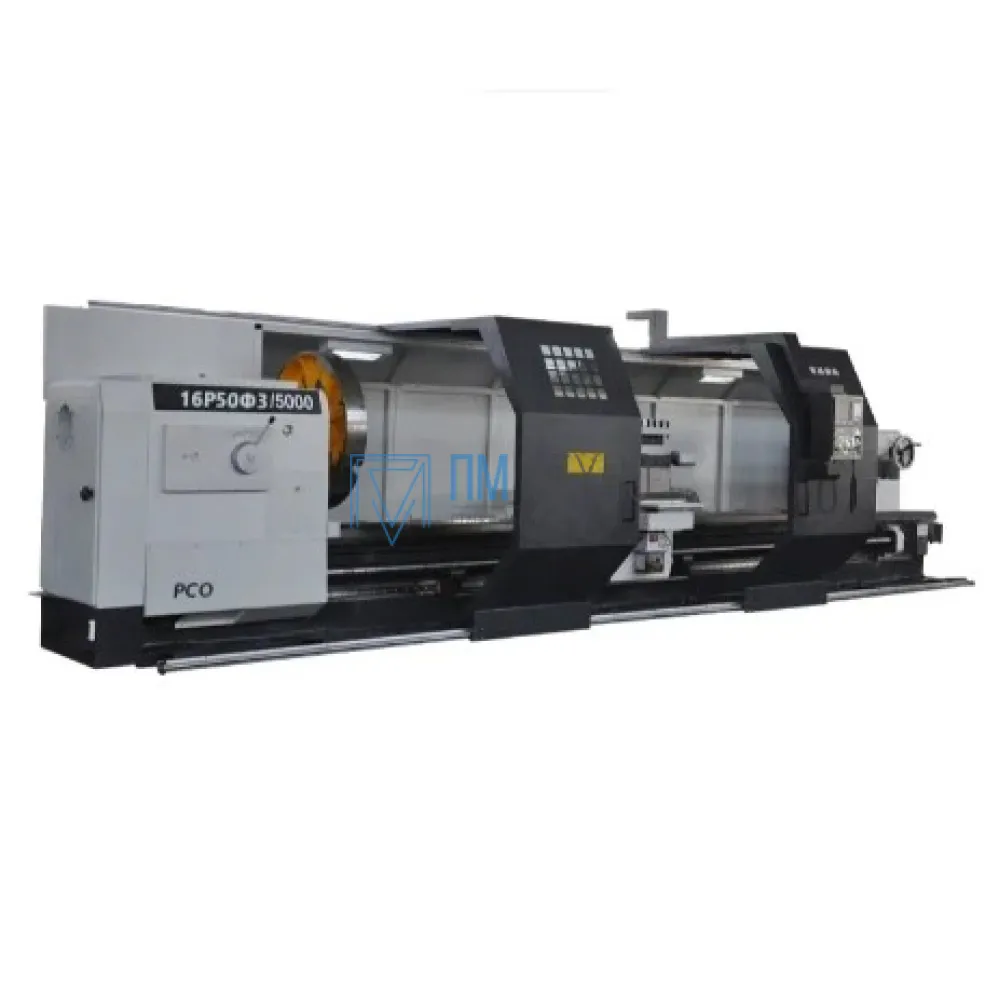

Токарный станок с ЧПУ 16Р50Ф3

16Р50Ф3

Описание
Характеристики

Мощный токарный станок с ЧПУ 16Р50Ф3 с прямой станиной, предназначен для черновой и получистовой обработки крупногабаритных деталей максимальным весом до 5 тонн. Максимальный диаметр обрабатываемой детали – 1000 мм.

Применение:

Силовое точение и расточка цилиндрических отверстий
обработка валов, дисков, для расточки отверстий, внутренних криволинейных поверхностей конической формы, резьб, дуг, развертки.

Токарные станки с ЧПУ среднетяжелой серии 16Р50Ф3 поставляются с РМЦ: 1500, 2000, 3000, 4000, 5000, 6000, 8000, 10000 мм.

Станок оснащается системой ЧПУ FANUC или “БалтСистем” NC 230 (NC210 UEFI)

Высокая надежность;
помехозащищенность;
малое потребление мощности;
техническая поддержка;
проста в использовании;
легко найти операторов;

Надежность

Цельнолитая конструкция станины, усиленная ребрами жесткости, гарантирует длительный срок эксплуатации без потери точностных характеристик и соответствует всем современным требованиям ГОСТ. Обеспечивает жесткость и виброустойчивость.

Обработка деталей

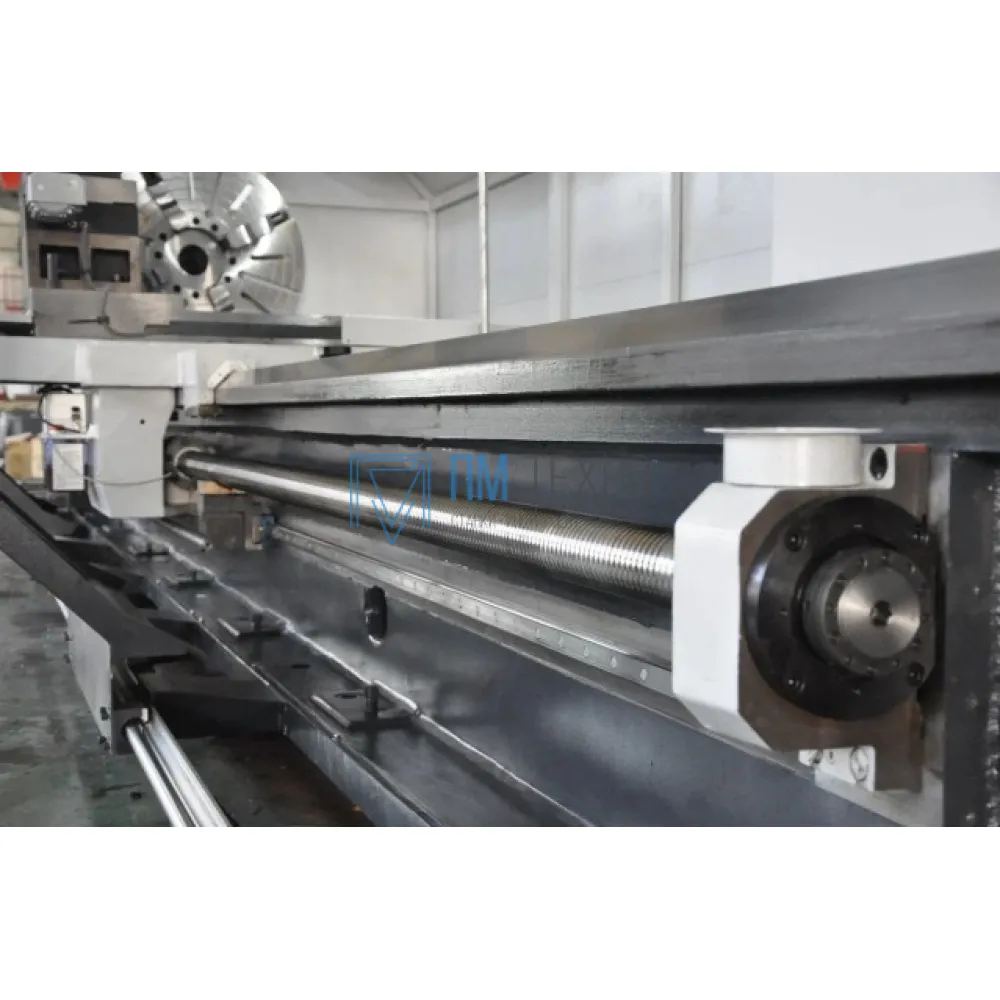

Направляющие скольжения высокой жесткости позволяют вести токарную обработку со снятием больших припусков.

Работа на высоких скоростях резания с применением резцов из быстрорежущей стали.

Бесступенчатая регулировка частот вращения шпинделя внутри диапазона повышает производительность обработки за счет точной настройки оптимальной по режимам резания скорости.

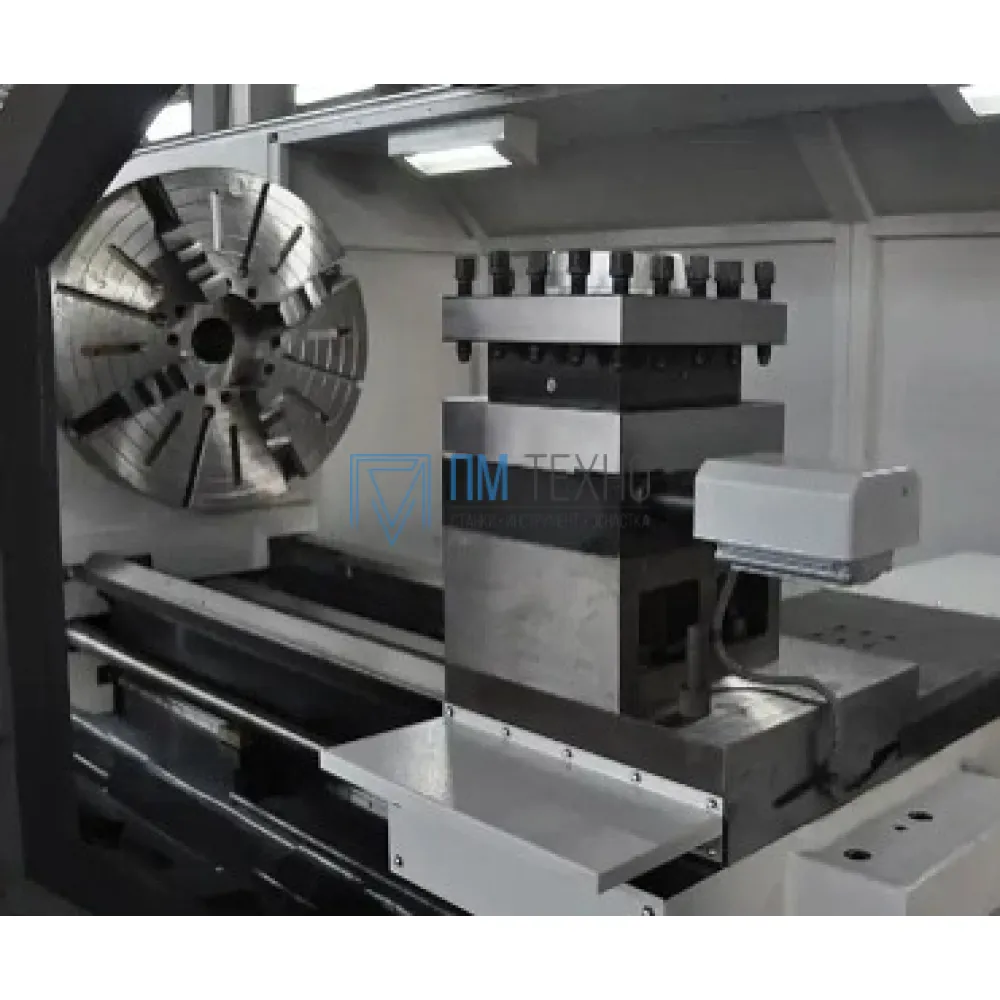

Револьверная головка

Кол-во инструментальных гнезд, шт. 4
Сечение державки резца, мм 40 х 40
Тип револьверной головки электромеханическая, с вертикальной осью вращения

Характеристики

Вид товара Токарно-винторезные станки с ЧПУ
Максимальный вес заготовки, кг 1500
Наибольшая длина заготовки, мм 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 / 9800
Напряжение питания, В 380
Система ЧПУ БалтСистем NC 230 (NC210 UEFI) * возможна установка Fanuc
Тип направляющих Скольжения

Размерные параметры

Наибольшее продольное перемещение каретки, мм 900 / 1400 / 1900 / 2900
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 1000
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 620

Силовые параметры

Ширина станины, мм 755

Шпиндель

Внутренний конус шпинделя Метрически 140, 1:20
Диаметр 3-х кулачкового ручного токарного патрона, мм 325
Диаметр отверстия в шпинделе, мм Ø130
Кол-во и диапазон частот вращения шпинделя, об/мин 2 / 2,5 - 270
Количество ступеней частот вращения Бесступенчатая
Мощность электродвигателя привода главного шпинделя, кВт 22
Пределы частот вращения шпинделя, об/мин 4 / 27 - 135, 55 - 270, 160 - 805, 325 - 1630
Регулировка частот вращения шпинделя внутри диапазона Бесступенчатая
Частоты вращения шпинделя внутри диапазонов, об/мин 2,5 - 34, 20 - 270

Перемещение рабочих органов

Максимальный ход каретки по оси Z, мм 2050
Максимальный ход суппорта по оси X, мм 570
Ускоренные подачи по осям Z / X, м/мин 2023-05-08 0:00:00

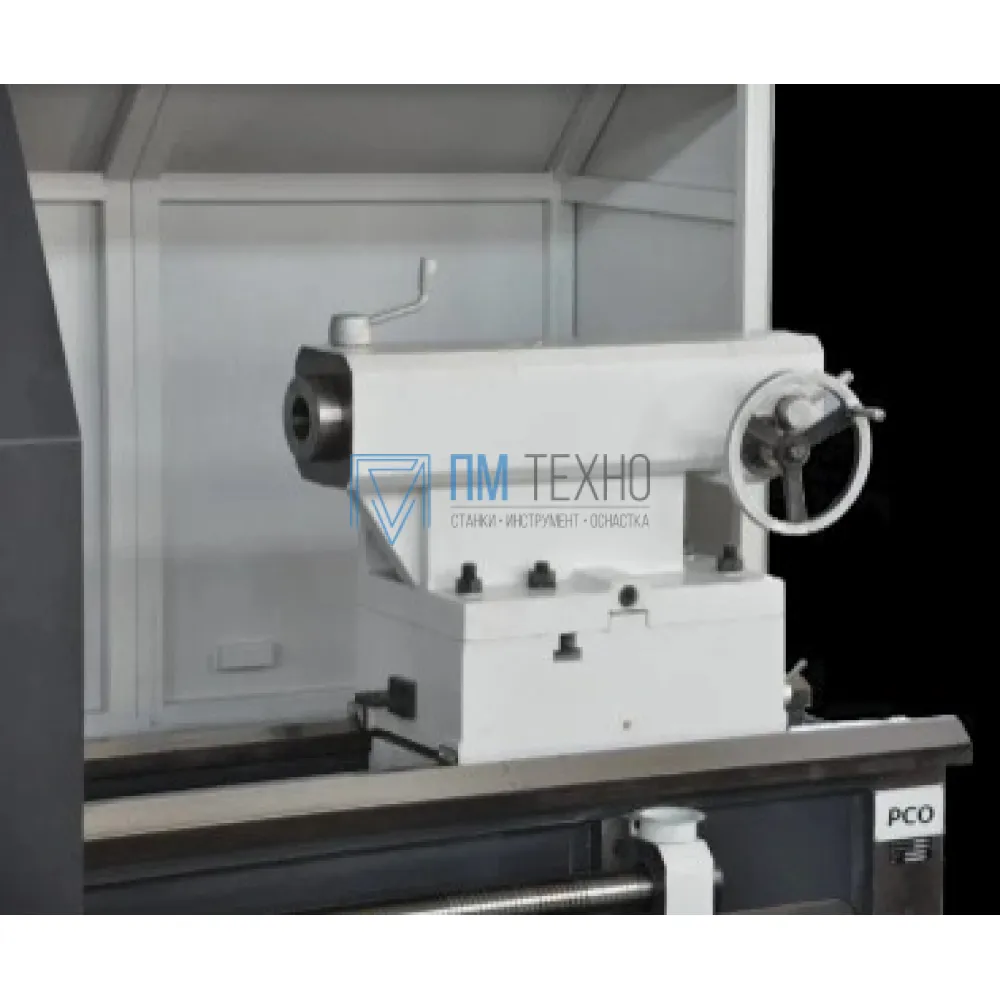

Задняя бабка и пиноль

Внутренний конус в пиноли задней бабки Метрический 80 / Морзе 6
Диаметр пиноли задней бабки, мм 160

Прочие параметры и особенности

Мощность двигателя насоса СОЖ, кВт 0,37
Тип станины Горизонтальная

Габаритные размеры и масса

Габариты, мм 4600 / 5100 / 6100 / 7100 / 8100 / 9100 / 11100 / 13100 x 2360 x 2235
Масса, кг 10200

0р.

На складе
Производитель: Россия
Артикул: 16Р50Ф3
