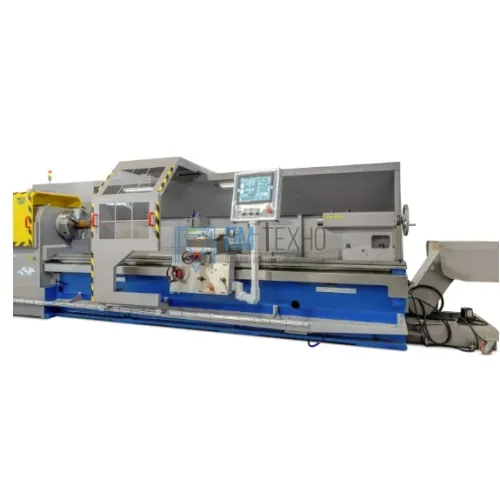

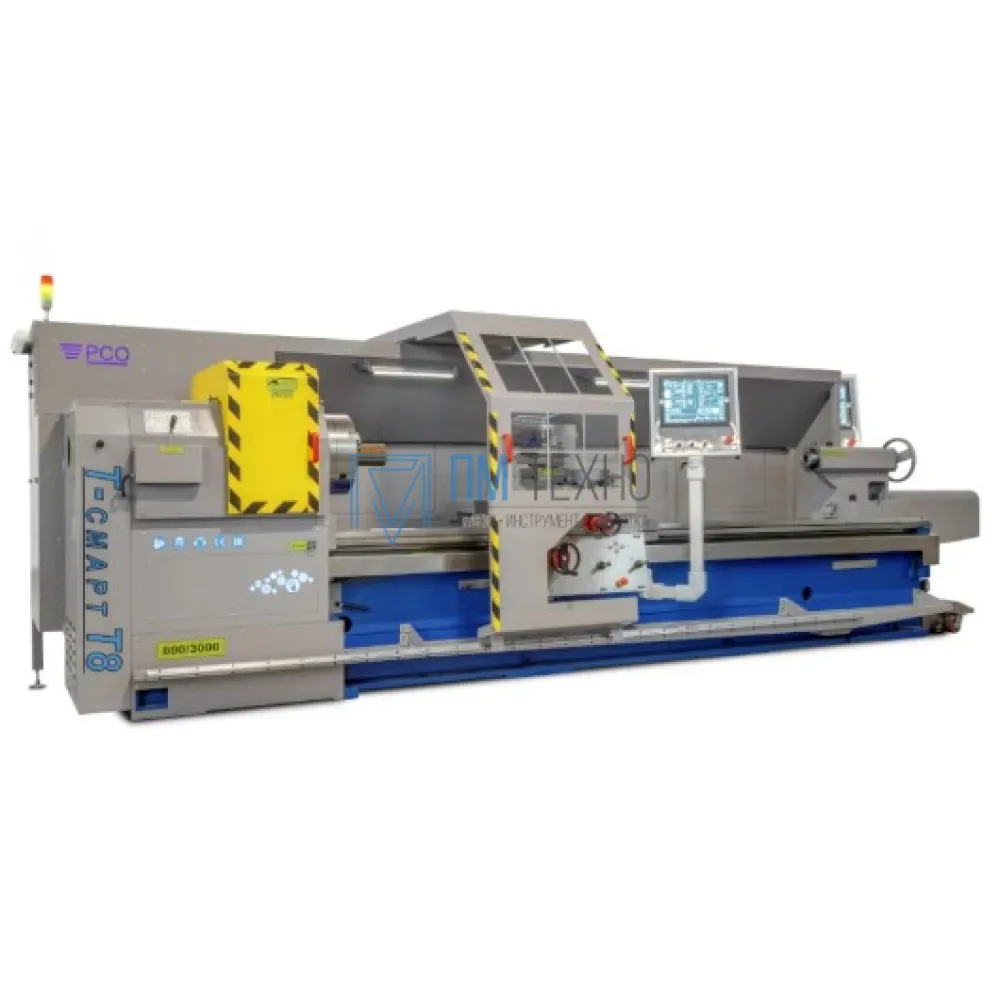

Станок токарный с оперативной системой управления Т-СМАРТ Т8 ПРЕМИУМ

Name: Станок токарный с оперативной системой управления Т-СМАРТ Т8 ПРЕМИУМ
Brand: Россия
SKU: Т8прем
Availability: OutOfStock

Т8прем

Производитель: Россия

Описание
Характеристики

Токарный станок серии Т-СМАРТ ПРЕМИУМ Т8 оборудован полноценным контроллером системы ЧПУ, чей функционал полностью соответствует широко распространенным системам ЧПУ производства SIEMENS, FANUC и аналогичным.

Т-Смарт ПРЕМИУМ Т8 разработан в качестве альтернативы токарным станкам с ЧПУ классической конструкции, для работы на которых требуются операторы высокой квалификации. Для обслуживания достаточно владения базовыми знаниями и принципами токарной обработки на станках с ЧПУ.

3 варианта управления

ЧПУ

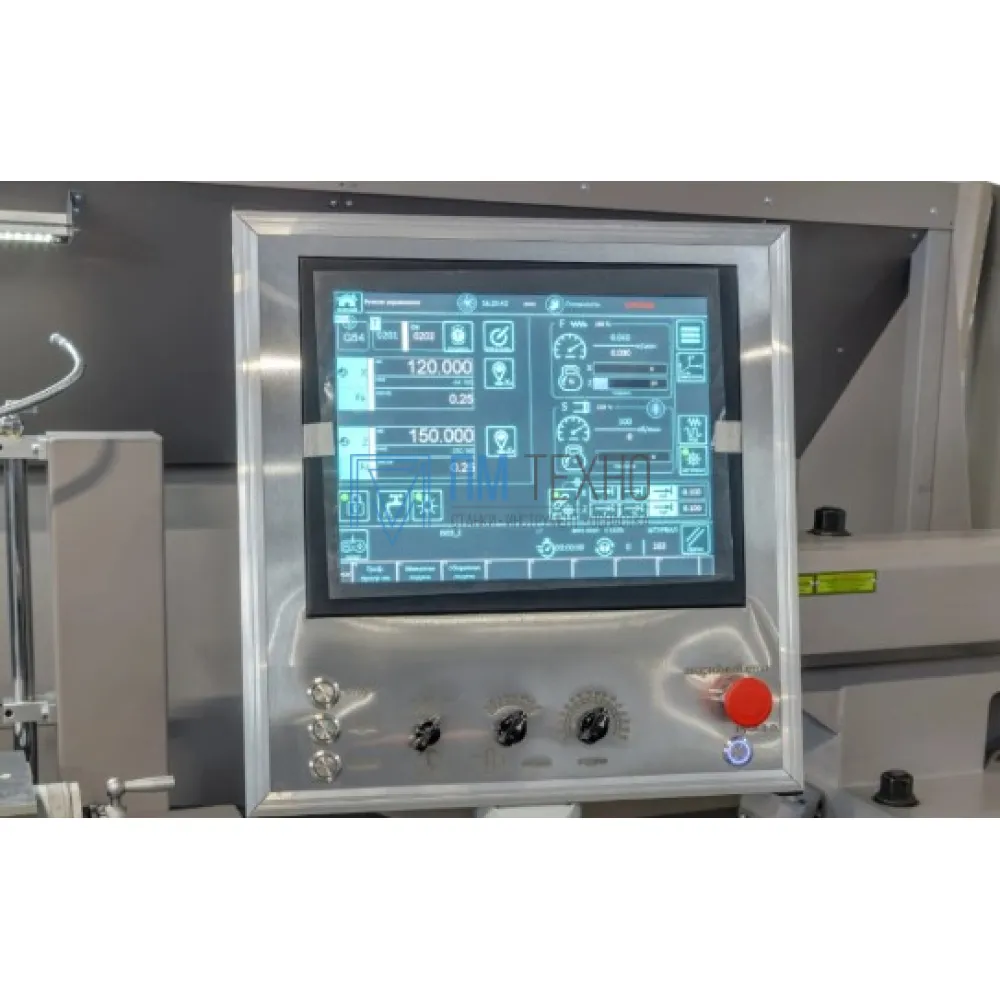

Станок оборудуется приводами, серводвигателями и контроллером системы ЧПУ NC30EB производства DELTA ELECTRONICS (Тайвань). Программное обеспечение панели управления HMI написано специалистами АО «РСО». Интуитивно понятный интерфейс позволит легко адаптироваться к работе на станке.

Графическое программирование

Готовые циклы позволяют без опыта программирования производить токарную обработку деталей. Станок легко реализует функцию многопроходной обработки.

Просто укажите глубину, угол и длину резания, количество проходов и запустите цикл. Все остальное станок сделает сам.

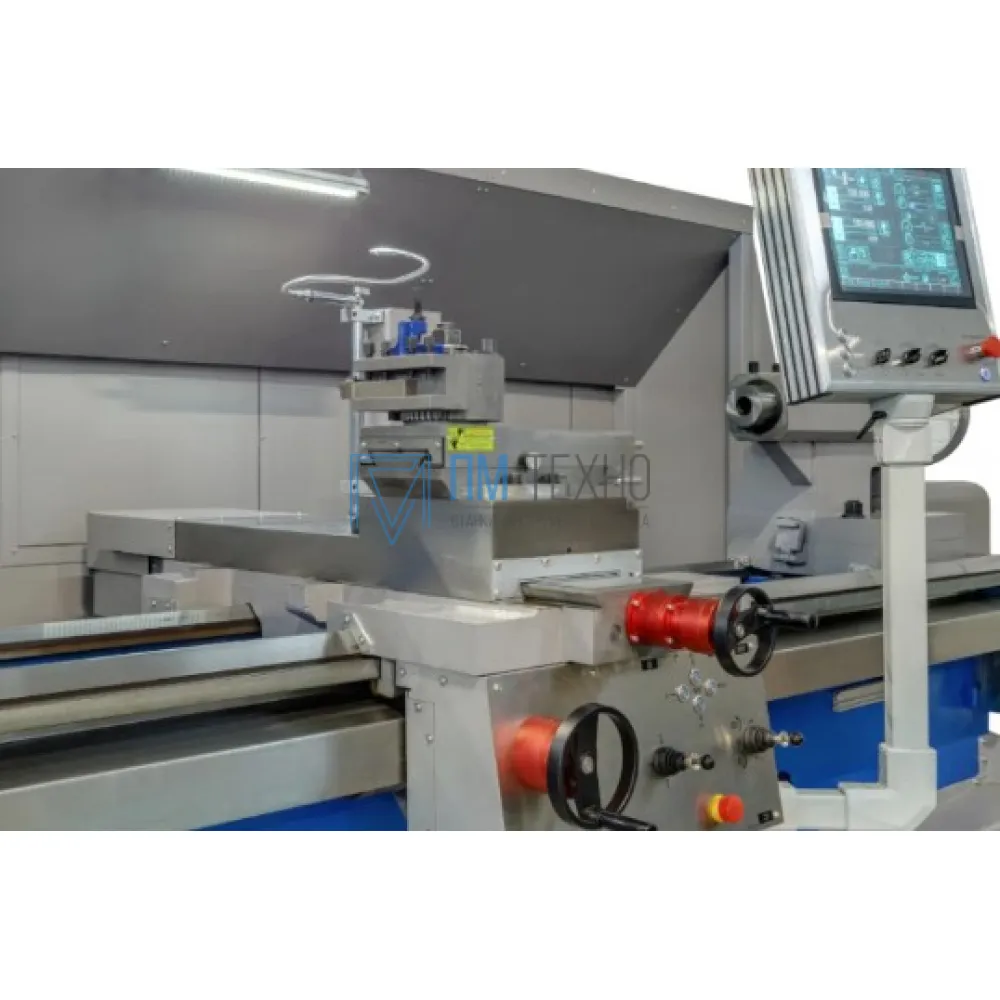

Ручное управление

Традиционные механические штурвалы управления осями Z/X продублированы электронными, с возможностью выбора дискретности подачи при ручном точении.

Не требуются значительные усилия для перемещения суппорта в нужное положение.

Поддерживаемые автоматические циклы:

Внутренняя и внешняя токарная обработка
Торцевая обработка
Внутренний и внешний конус
Внутренний и наружный паз
Торцевой паз
Наружная, выпуклая и вогнутая дуга
Внутренняя, выпуклая и вогнутая дуга
Нарезание внутренних и внешних резьб, в том числе и конических.

Поддерживаемые функции

Программирование в G-кодах
Коррекция на инструмент
Электронные ограничители перемещения
Сохранение в памяти последовательности отработанных циклов
Функция поддержания постоянной скорости резания (CSS)
Функция задания сбега резьбы
Абсолютные энергонезависимые датчики координат осей
Относительная / абсолютная система координат в программе обработки

Токарный станок серии Т-СМАРТ ПРЕМИУМ Т8 оборудован полноценным контроллером системы ЧПУ, чей функционал полностью соответствует широко распространенным системам ЧПУ производства SIEMENS, FANUC и аналогичным.

Особое внимание уделено безопасности

Непрерывный контроль работоспособности системы с выводом «ошибок» на экран, заранее оповестит о внештатной ситуации и сохранит целостность оборудования.
Установка электронных ограничителей движения резца по 2-ум осям, для предотвращения ошибки оператора. При достижении точки ограничения система выдаст оповещение на экран, остановит вращение шпинделя и обесточит систему.
Кнопки аварийного выключения расположены в зоне доступности оператора: на пульте и на фартуке станка.
Защита двигателя от перегрузки обеспечивается контролем нагрузки в режиме реального времени, информация отображается на шкале дисплея. В случае перегрузки, защитная перегрузочная муфта, расположенная между валом и двигателем защитит дорогостоящие элементы конструкции.
Электробезопасность персонала при доступе в электрошкаф обеспечивается автоматическим отключением электричества.
Встроенный роутер позволяет удаленно обновить ПО и дистанционно провести диагностику станка.

Характеристики

Вид товара Токарно-винторезные станки

Инструмент

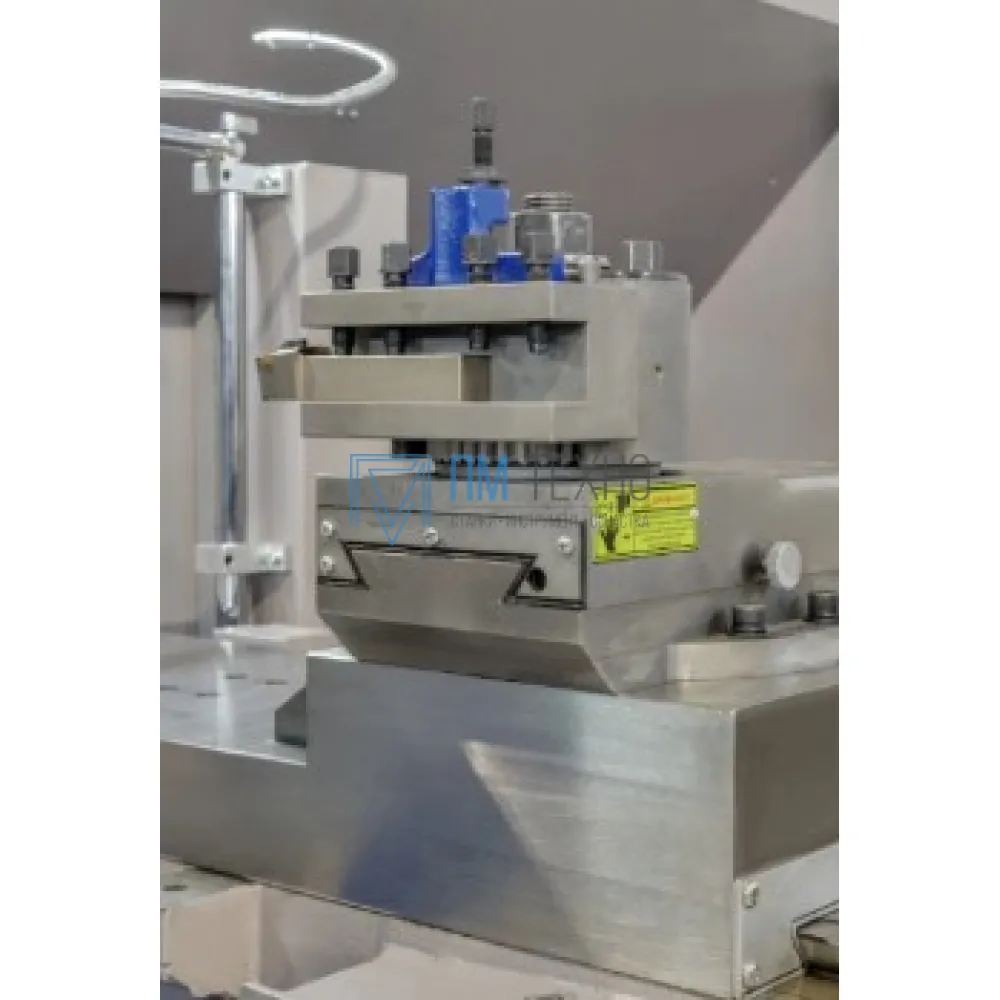

Количество фиксированных позиций резцедержателя 4 или 6
Тип установленного резцедержателя в базовом исполнении MULTI SUISSE Быстросменный резцедержатель картриджного типа с ручной сменой картриджа

Размерные параметры оборудования

Длина изделия, устанавливаемого в центрах, мм 1500/3000/5000
Наибольшее поперечное перемещение каретки, мм 420
Наибольшее продольное перемещение каретки, мм 1350/2850/5000
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 800
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 480
Наибольшее перемещение резцовых салазок, мм 200

Силовые параметры

Наибольшие размеры резца, мм 32 х 32
Пиковый крутящий момент эл.двигателей приводов подач Z/X, Нм 48 (140) / 19 (57) при 2000 Об/мин
Производительность насоса подачи СОЖ, л/мин 50
Ширина станины, мм 600

Шпиндель

Внутренний конус в шпинделе передней бабки шпиндельной Метрический 120 (140) , 105 (130)
Диаметр цилиндрического отверстия в шпинделе передней бабки, мм 105 / 130
Количество ступеней частот вращения 3
Конец шпинделя передней бабки по стандарту ISO 702/1 А2 - 11
Пределы частот вращения шпинделя, об/мин 10 - 1000

Диапазоны подач и нарезанее резьб

Пределы рабочих поперечных подач суппорта, мм/об (кол-во подач) 0,025 - 10,0
Пределы рабочих продольных подач суппорта, мм/об (кол-во подач) 0,025 - 10,0
Пределы шагов обраб. дюймовых резьб, число ниток/дюйм (кол-во) 112 - 0,5
Пределы шагов обраб. модульных резьб, модуль (кол-во) 0,25 - 20
Пределы шагов обраб. питчевы резьб, питч диаметральный (кол-во) 72 - 2
Пределы шагов обрабатываемых метрических резьб, мм (кол-во) 0,25 - 80

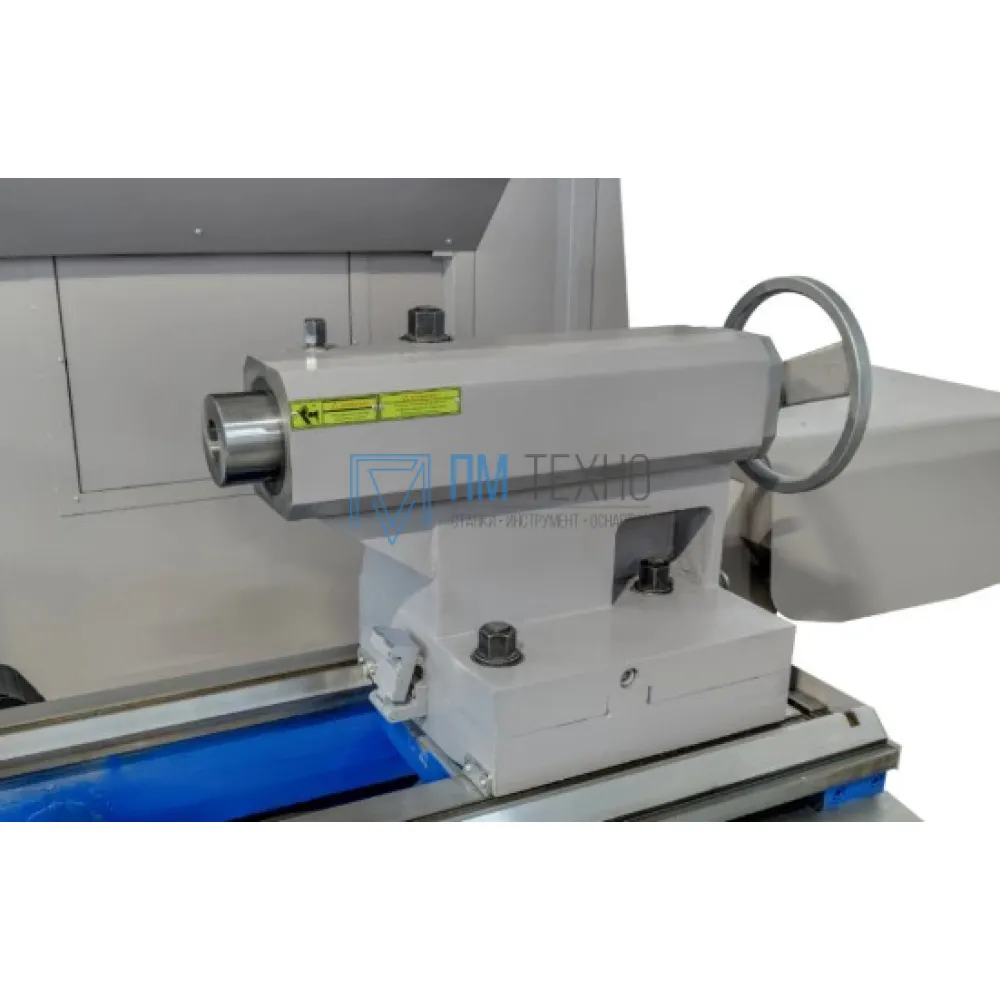

Задняя бабка и пиноль

Внутренний конус в пиноли задней бабки Морзе 5
Диаметр пиноли задней бабки, мм 100
Максимальный вылет пиноли, мм 250

Управление

коррекция на инструмент есть
нарезание внешних резьб, в том числе и конических есть
нарезание внутренних резьб, в том числе и конических есть
относительная/абсолютная система координат в программе обработки есть
программирование в G-кодах есть
сохранение в памяти последовательности отработанных циклов есть
Тип панели управления HMI Сенсорная
Тип системы управления положением Замкнутая
токарная обработка по внутреннему диаметру есть
токарная обработка по наружному диаметру есть
торцевание есть
точение конусов есть
точение сфер и полусфер есть
функция задания сбега резьбы есть
Функция поддержки постоянной скорости резания (CSS) есть
циклы сверления есть
Электронные ограничители перемещения есть

Точностные параметры

Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) П (DIN8605)
Класс точности установленных ШВП С5

Электрооборудование

Мощность двигателя насоса СОЖ, кВт 0,25
Мощность серводвигателей продольн./поперечн. перемещения, кВт 2,0 / 3,0
Мощность серводвигателя главного привода, кВт 15 (22)

Габаритные размеры и масса

Габариты, мм 3610 / 5110 / 7200 * 1997/1850 * 5100/ 5600 / 6800
Масса, кг 5100/ 5600 / 6800

Базовая комплектация

Абсолютные энергонезависимые датчики координат осей есть
