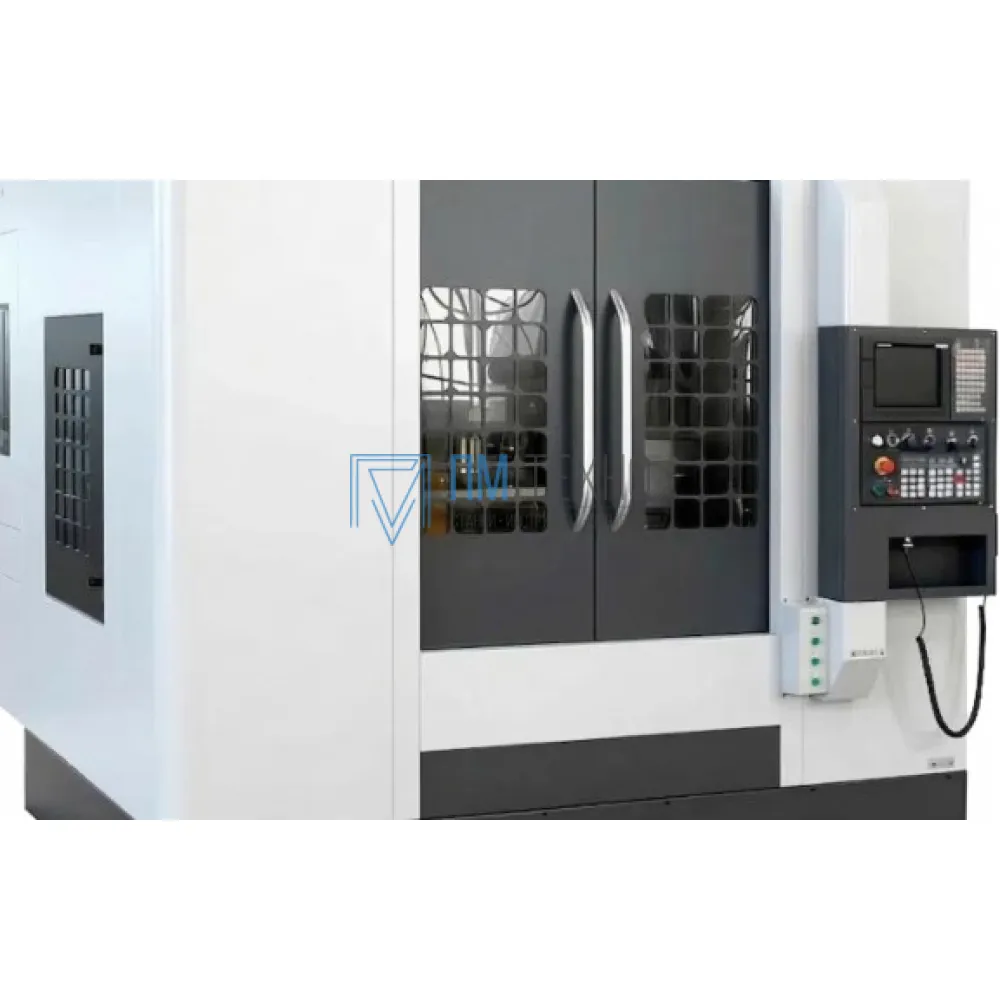

ОформитьВертикальный обрабатывающий центр с ЧПУ GF800AF3 (BT - 40)

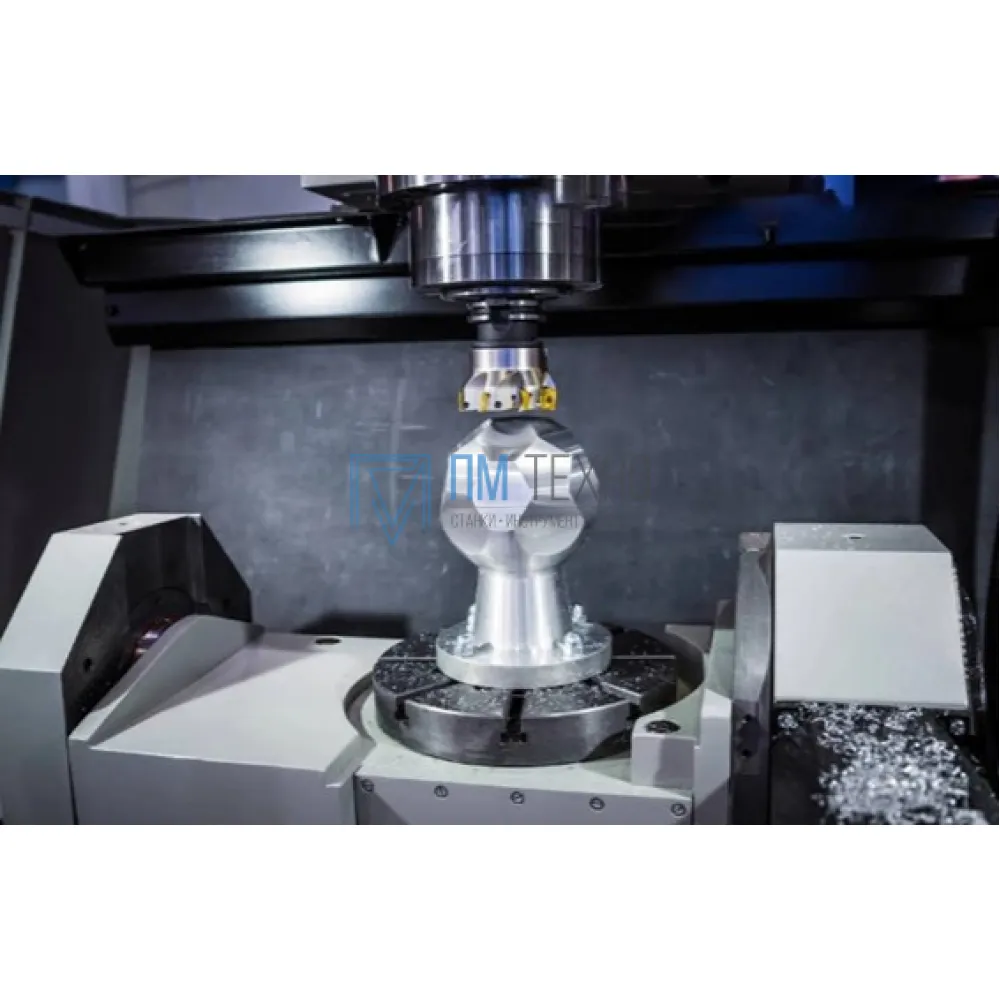

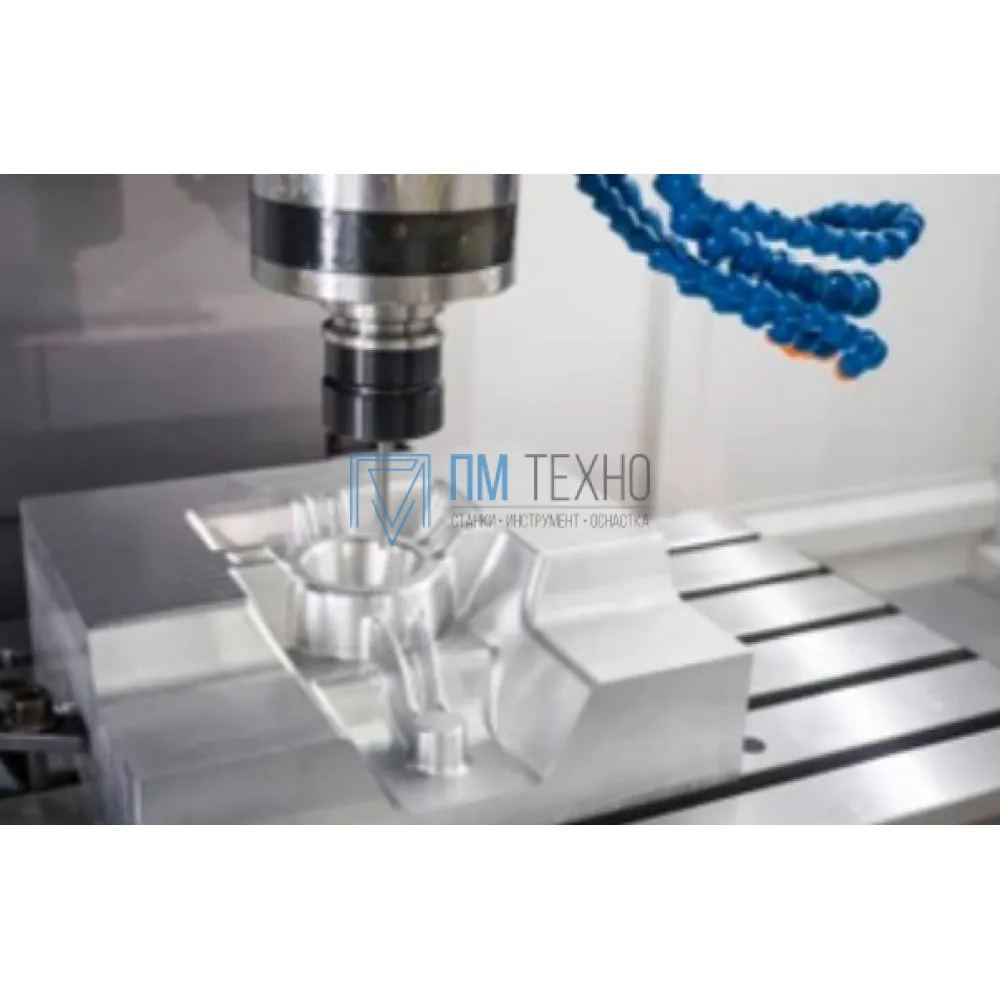

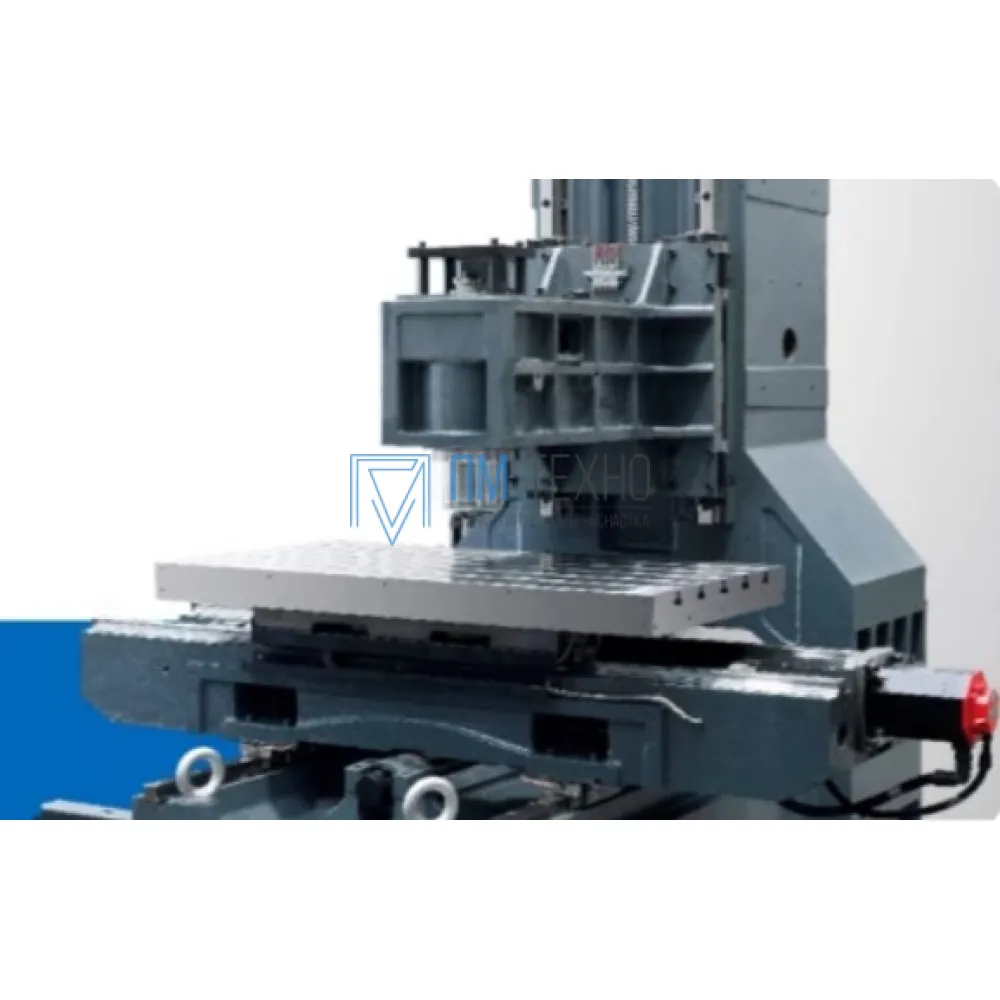

Вертикальный обрабатывающий центр с ЧПУ модели GF800AF3 предназначен для скоростного чернового и чистового фрезерования плоскостей, торцев, скосов, пазов; сверления и растачивания отверстий; нарезания различных видов резьб на заготовках из чугуна, стали, цветных металлов и их сплавов., развертывания и растачивания отверстий. Жесткая и высокоточная конструкция рассчитана по передовому методу конечных элементов. При изготовлении обрабатывающего центра использованы комплектующие ведущих мировых производителей. Геометрическая точность готовых станков проверяется лазерным интерферометром. Обрабатывающий центр может применяться практически во всех базовых отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной (шасси, радиаторы охлаждения, корпуса приборов), а также во множестве смежных областей, включая изготовление пресс-форм и штампов высокого качества.
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF PLUS (5)
- Панель управления экраном 10,4"
- Переносной пульт управления с маховичком MPG
- Разъемы Ethernet, USB
- Cлот для карты CF
- Подготовка 4 оси
- Трансформатор
- Низковольтная аппаратура CE производства SCHNEIDER ELECTRIC
- Кондиционер электрошкафа
- Воздушный фильтр очистки воздуха в электрошкафе
- Телескопическая защита направляющих по осям X/Y/Z
- Светодиодная лампа освещения рабочей зоны (в безопасном исполнении)
- 3-х цветная лампа (колонна) индикации состояния станка
- Функция жесткого нарезания резьбы
- Система автоматического выключения станка (М30)
- Система дозаторной смазки

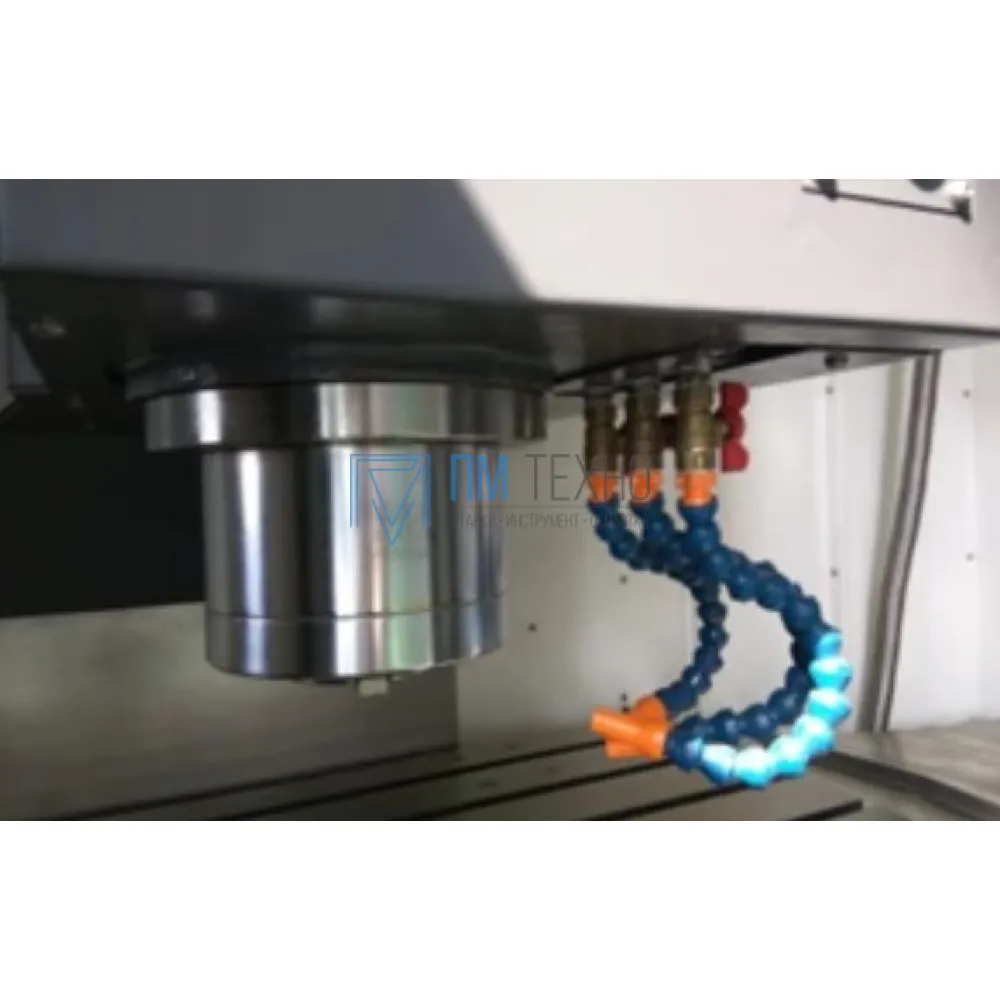

- Станция внешней подачи СОЖ
- Система смыва стружки
- Пневматическая кнопка разблокировки (с цилиндром)
- Гидростанция
- Полная кабинетная защита
- Автоматический транспортер стружки шнековый
- Магазин инструментов на 24 позиции
- Воздушный пистолет
- Пистолет подачи СОЖ
- Обдув зоны обработки
- Обдув конца шпинделя
- Масляный сепаратор
- Комплект фундаментных болтов и клиновых опор
- Ящик с инструментом для обслуживания станка
- Комплект технической документации (на русском языке), в том числе в цифровом виде
- Комплект технической документации на контроллер системы ЧПУ (в электронном виде на русском языке)
Характеристики
- Вид товара Вертикальные фрезерные центры
- Время смены инструмента, сек 1,55
- Длина инструмента, мм 300
- Конус шпинделя ВТ - 40
- Крутящий момент шпинделя, Нм 52,5 / 118
- Напряжение питания, В 380 В / 50Гц / 38 кВт
- Повторяемость по оси X/Y/Z, мм ±0,003
- Привод шпинделя Ременный
- Размер дисплея 10,4"
- Размер стола, мм 1000 х 550
- Расстояние шпиндель-стойка, мм 590
- Расстояние шпиндель-стол, мм 120 - 670
- Система ЧПУ FANUC 0i-MF Plus (5) Manual Guide i
- Тип магазина АСИ Дискового типа с манипулятором

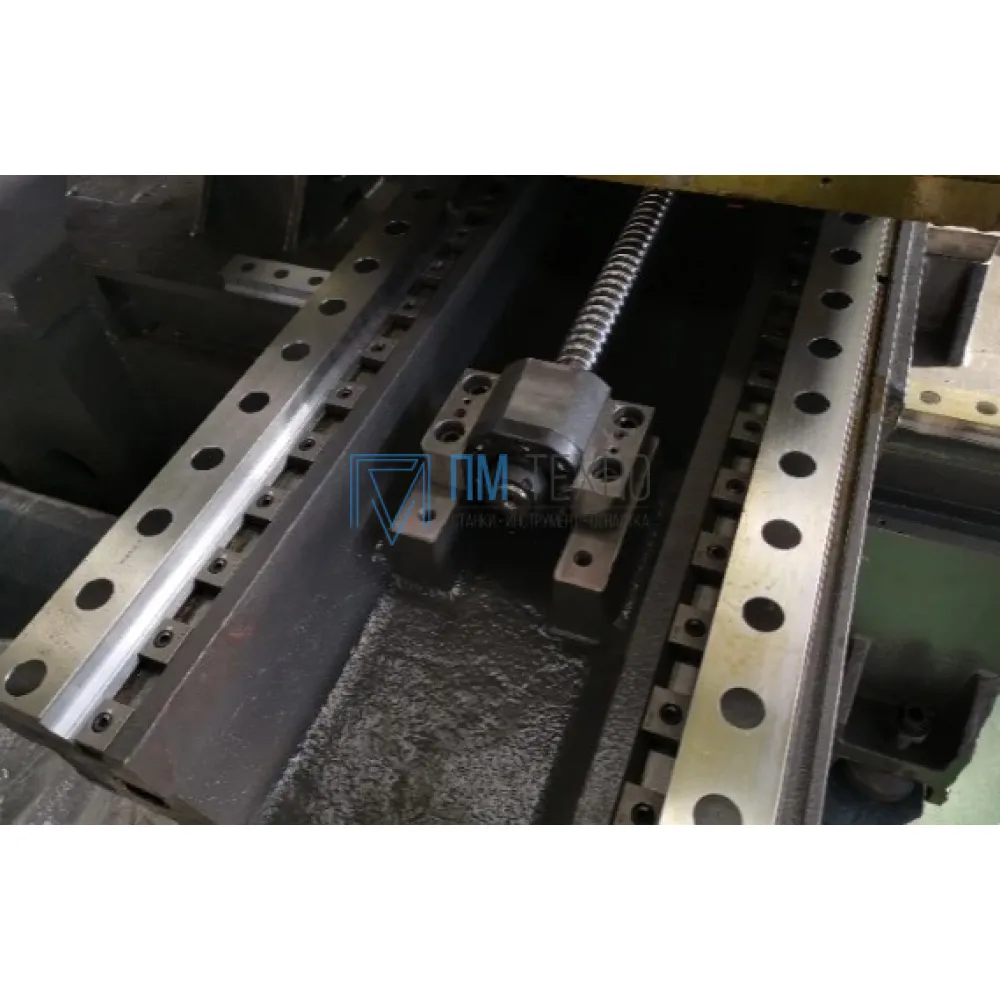

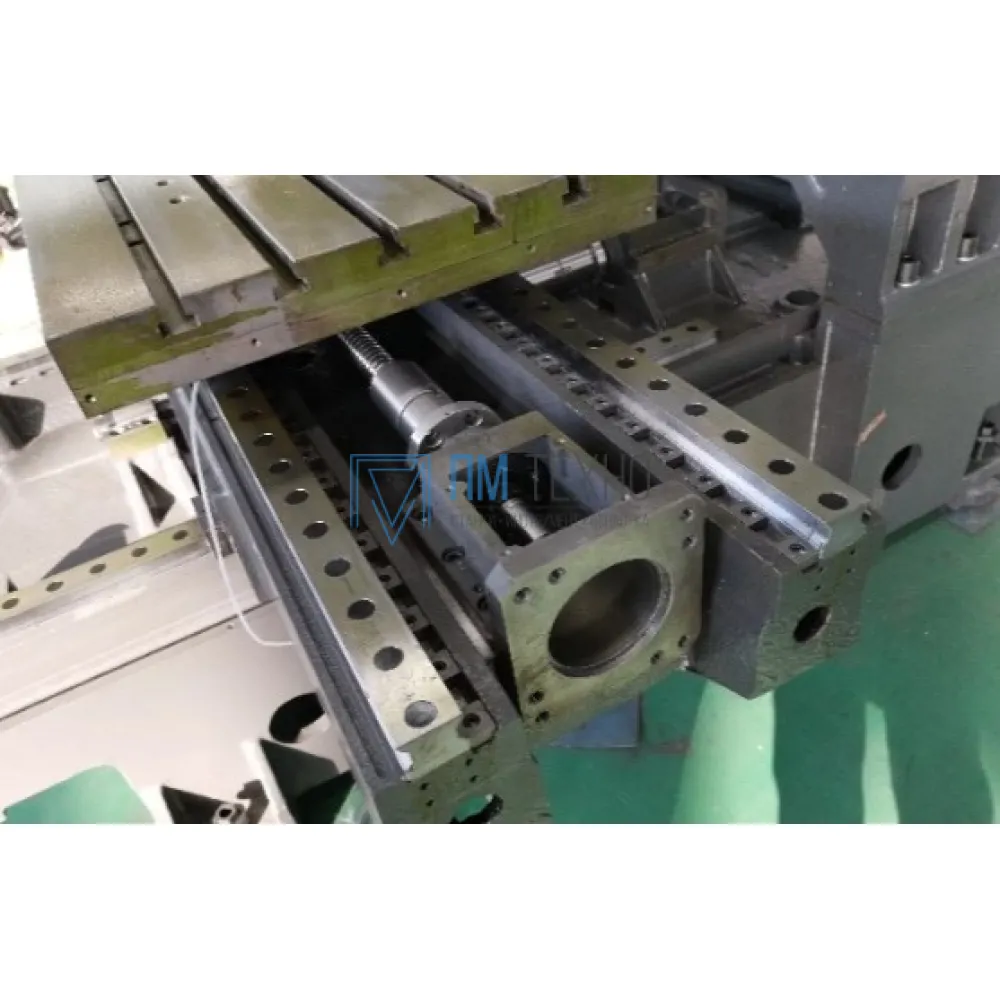

- Тип направляющих Роликовые, качения
- Точность позиционирования по оси X/Y/Z, мм ±0,005
- Частота вращения шпинделя, об/мин. 50 -8000 стандарт, опции: 10000 ремённый, 12000 прямой привод
Инструмент
- Вес инструмента, кг 8
- Кол-во инструментальных гнезд, шт. 24
Размерные параметры оборудования
- Нагрузка на стол, кг 600
- Размер Т-образных пазов, мм 5 х 18 х 90
Шпиндель
- Наружный диаметр шпинделя, мм 150
Перемещение рабочих органов
- Наибольшее перемещение по осям X/Y/Z , мм 800 / 550 / 550
Система подачи СОЖ
- Производительность насоса СОЖ, л/мин 4
Электрооборудование
- Мощность главного привода, кВт 11/15
Габаритные размеры и масса
- Габариты, мм 3630х2320х2700
- Масса, кг 5500
- Уточняйте у менеджера
- Артикул: РС_GF800AF3
