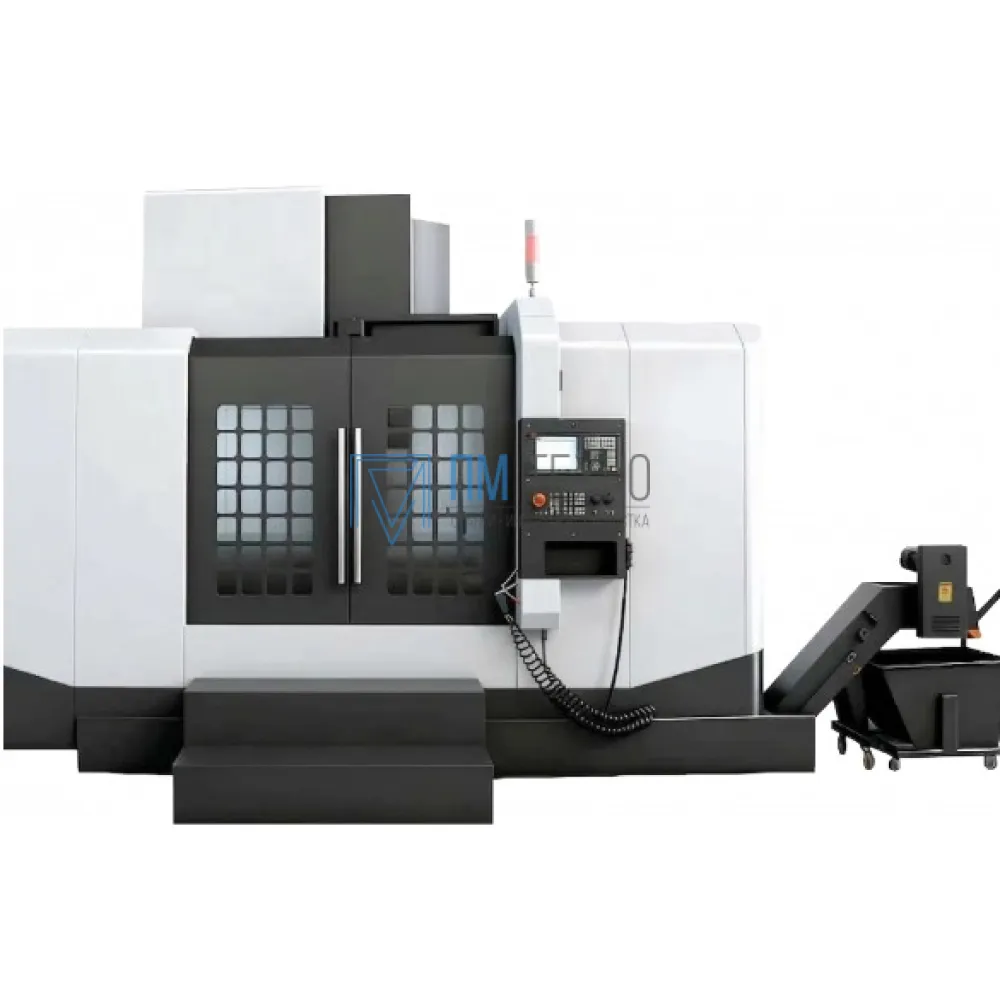

ОформитьВертикальный обрабатывающий центр с ЧПУ SINUMERIK 828D GF1300F3 (BT - 40)
Вертикальный обрабатывающий центр с ЧПУ SINUMERIK 828D GF1300F3 (BT - 40) - предназначен для скоростного чернового и чистового фрезерования деталей сложной криволинейной формы из сталей, чугуна, титановых и нержавеющих сплавов, а также для сверления, развертывания и растачивания отверстий. Его жесткая и высокоточная конструкция рассчитана по передовому методу конечных элементов. При изготовлении обрабатывающего центра использованы комплектующие ведущих мировых производителей. Геометрическая точность готовых станков соответствует ТЗ и проверяется на заводе лазерным интерферометром и методом ballbar (датчик с шариковым измерительным наконечником).
Комплектация:
- Система ЧПУ Sinumerik 828D
- Подготовка 4 оси
- Низковольтная аппаратура CE производства SCHNEIDER ELECTRIC
- Телескопическая защита направляющих по осям X/Y/Z
- Светодиодная LED (Light Emitting Diode) лампа освещения рабочей зоны (в безопасном исполнении)
- 3-х цветная лампа (колонна) индикации состояния станка
- Функция жесткого нарезания резьбы
- Автоматическая централизованная система дозаторной смазки (консистентная)
- Станция внешней подачи СОЖ
- Система смыва стружки
- Пневматическая кнопка разблокировки (с цилиндром)
- Гидростанция компактная, мощная
- Полная кабинетная защита, крышка над рабочей зоной, обзорное окно, фронтальная дверь для загрузки
- Автоматический транспортёр стружки элеваторного типа шнековый с тележкой для стружки
- Автоматический сменщик инструмента
- Магазин инструментов дискового типа на 24 позиции
- Воздушный пистолет, Пистолет подачи СОЖ
- Обдув конца шпинделя
- Масляный сепаратор (отделитель масляной плёнки от СОЖ)
- Комплект фундаментных болтов и клиновых опор
- Ящик с инструментом для обслуживания станка
- Комплект технической документации на вертикальный обрабатывающий центр и на систему ЧПУ (в электронном виде на русском языке)
Характеристики
- Вид товара Вертикальные фрезерные центры
- Время смены инструмента, сек 1,55
- Длина инструмента, мм 300
- Конус шпинделя ВТ - 40, BT - 50 (опция)
- Крутящий момент, Нм 52,5/118
- Напряжение питания, В 380 В / 50Гц / 38 кВт
- Повторяемость по оси X/Y/Z, мм ±0,002
- Пределы рабочих подач по осям , мм/мин 1-10
- Размер дисплея 10,4"
- Размер стола, мм 700х1500
- Расстояние шпиндель-стойка, мм 740
- Расстояние шпиндель-стол, мм 120-870
- Система ЧПУ SINUMERIK 828D
- Т-образный паз, мм 5 х 22 х 135(количество х ширина х расстояние)
- Тип магазина АСИ Дискового типа с манипулятором
- Тип направляющих Роликовые, качения
- Точность позиционирования по оси X/Y/Z, мм ±0,004
- Частота вращения шпинделя, об/мин. 8000 - стандарт, 10000 - опция, 12000 - опция
- Шпиндель, мм 150
Инструмент
- Вес инструмента, кг 8
- Диаметр инструмента (постоянно/без инструмента), мм 80/150
- Кол-во инструментальных гнезд, шт. 24
Размерные параметры оборудования
- Нагрузка на стол, кг 1000
Силовые параметры
- Производительность насоса подачи СОЖ, л/мин 4
Перемещение рабочих органов
- Наибольшее перемещение по осям X/Y/Z , мм 1300/700/700
Электрооборудование
- Давление сжатого воздуха, МПа 6-8
- Мощность главного привода, кВт 15/18,5
- Мощность двигателя насоса СОЖ, кВт 0,45
- Мощность привода шпинделя, кВт 15/18,5
- Мощность сервомоторов осей X/Y/Z, кВт 3
Габаритные размеры и масса
- Габариты, мм 2700х2550х4370
- Масса, кг 13000
- Уточняйте у менеджера
- Артикул: РС_GF1300F3
