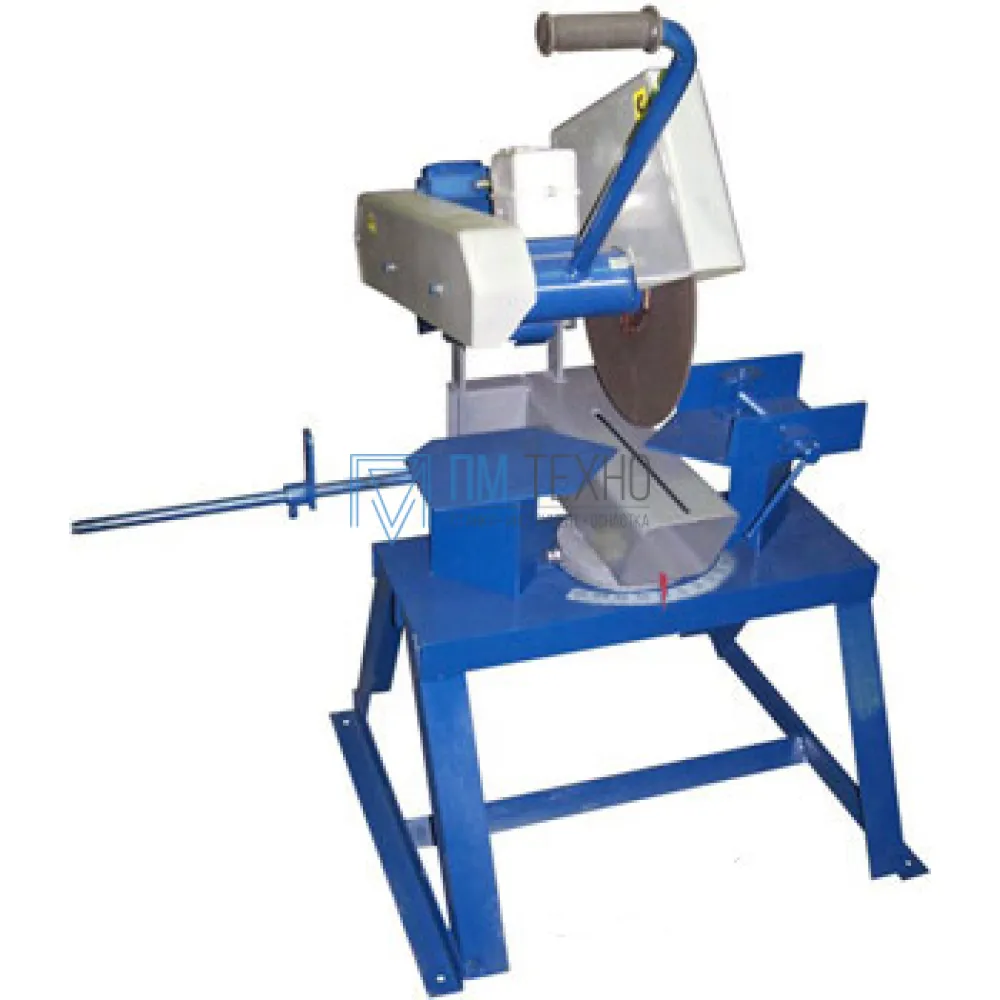

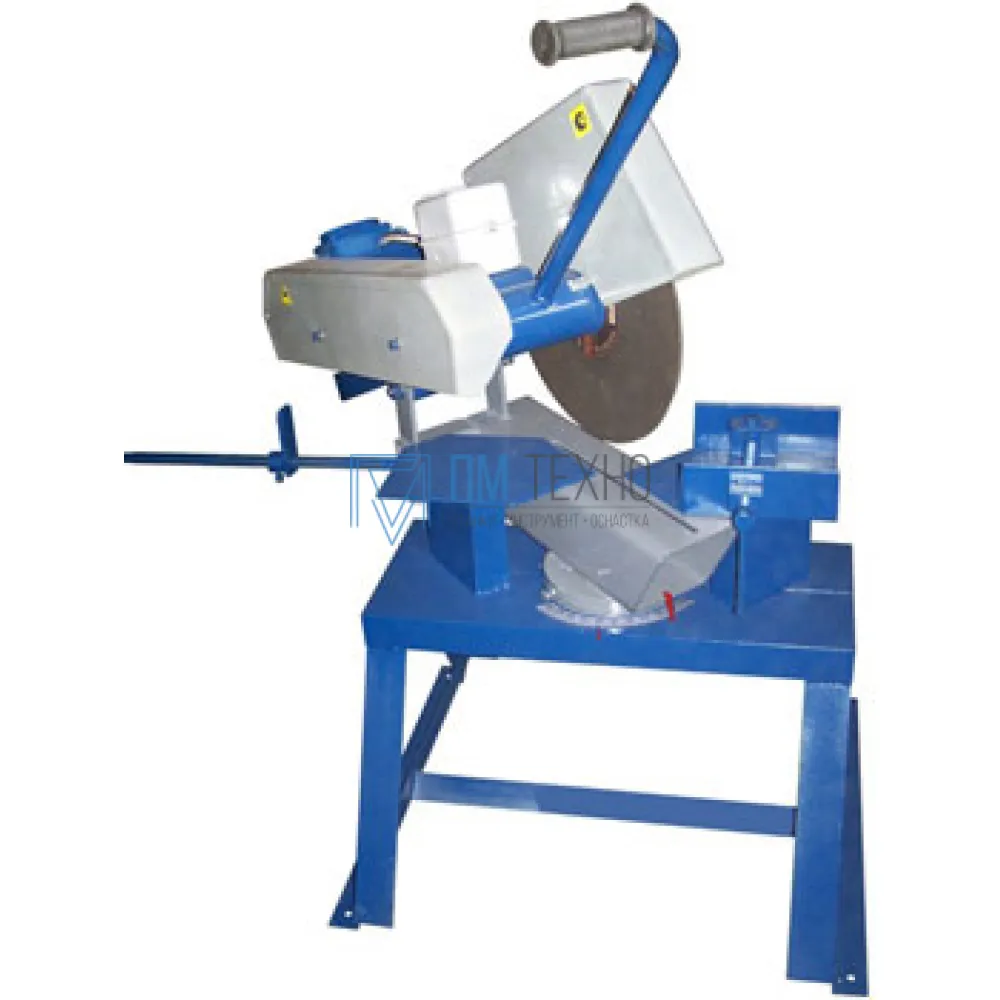

Станок абразивно-отрезной маятниковый СОМ-400П (3 кВт) поворотный

СОМ-400П

Описание
Характеристики

Назначение.

Станок отрезной маятниковый модели СОМ – 400П предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.

Основной особенностью данного станка от других моделей СОМ-400, является наличие поворотного устройства маятникового узла, что позволяет резать заготовку под углом от -45 до +45 градусов.

Особенности конструкции.

Основанием станка СОМ-400П является жесткая рама (1), на которой смонтирован поворотный фланец (3), поворот которого фиксируется стопором (4);
На балке правой (7) расположен горизонтальный прижим (10);
На балке левой (8) расположен съёмный подвижной упор (9);
На поворотном фланце (3) установлена столешница (6) с пазом для входа/выхода отрезного круга (18);

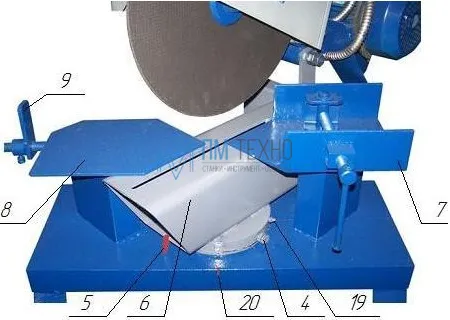

Индикатор (5) служит для регулировки угла резки. Совпадение индикатора (5) с меткой (20) означает 0°;
На столешнице (6) на оси (11) закреплён маятниковый узел (12);
На маятниковом узле смонтирован электродвигатель 14, пускатель 15, кожух отрезного круга (16) и кожух ремня (13);
Смазка поворотного фланца (3) производиться через пресс-маслёнку (19).

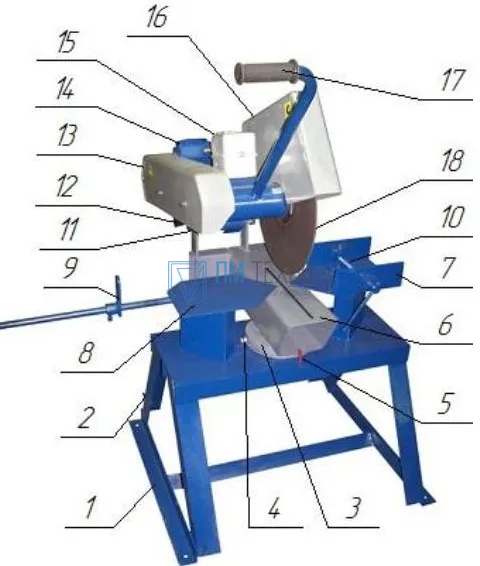

Общая компоновка станка СОМ-400П.

SOM-400P_uzli SOM-400P_uzli_1

Рама;
Болт заземления;
Поворотный фланец;
Стопор поворота фланца;
Индикатор регулировки угла резки;
Столешница с пазом;
Правая балка;
Левая балка;
Съемный подвижный упор;
Горизонтальный прижим;

Ось маятника;
Маятниковый узел;
Кожух ремня;
Двигатель;
Пускатель;
Кожух отрезного круга;
Рукоятка;
Отрезной круг;
Пресс-масленка;
Метка индикатора 0°.

Принцип работы на станке.

Перед работой на станке СОМ-400П необходимо убедится надежности монтажа станка на фундаменте и подкючении к сети.

Столешница станка (6) может быть установлена для разрезания заготовки под углом от - 45° до + 45° . Для этого на выключенном станке ослабьте против часовой стрелки стопора (4) на поворотном фланце (3). Установите столешницу (6) в требуемое положение под нужным углом. Закрутите по часовой стрелке стопора (4). Совпадение индикатора 5 с меткой 20 означает 0° .

Поворот столешницы вправо до параллельного совпадения паза для выхода отрезного круга на столешнице (6) с гранью правой балки (7), означает +45°. В противоположном повороте к левой балке (8) означает -45°.

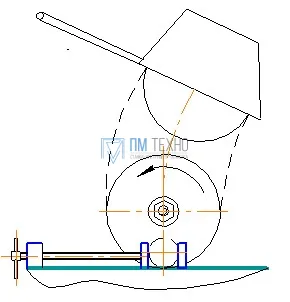

Для осуществления реза, необходимо закрепить заготовку в горизонтальном прижиме (10), для выполнения пробного реза. Ось центра абразивного круга должна совпадать с осью обрабатываемой детали. Включить станок и произвести несколько наладочных резов. Резка материала осуществляется приложением усилия к рукоятке (17) маятникового узла после нажатия кнопки «ПУСК» на пускателе (15).
