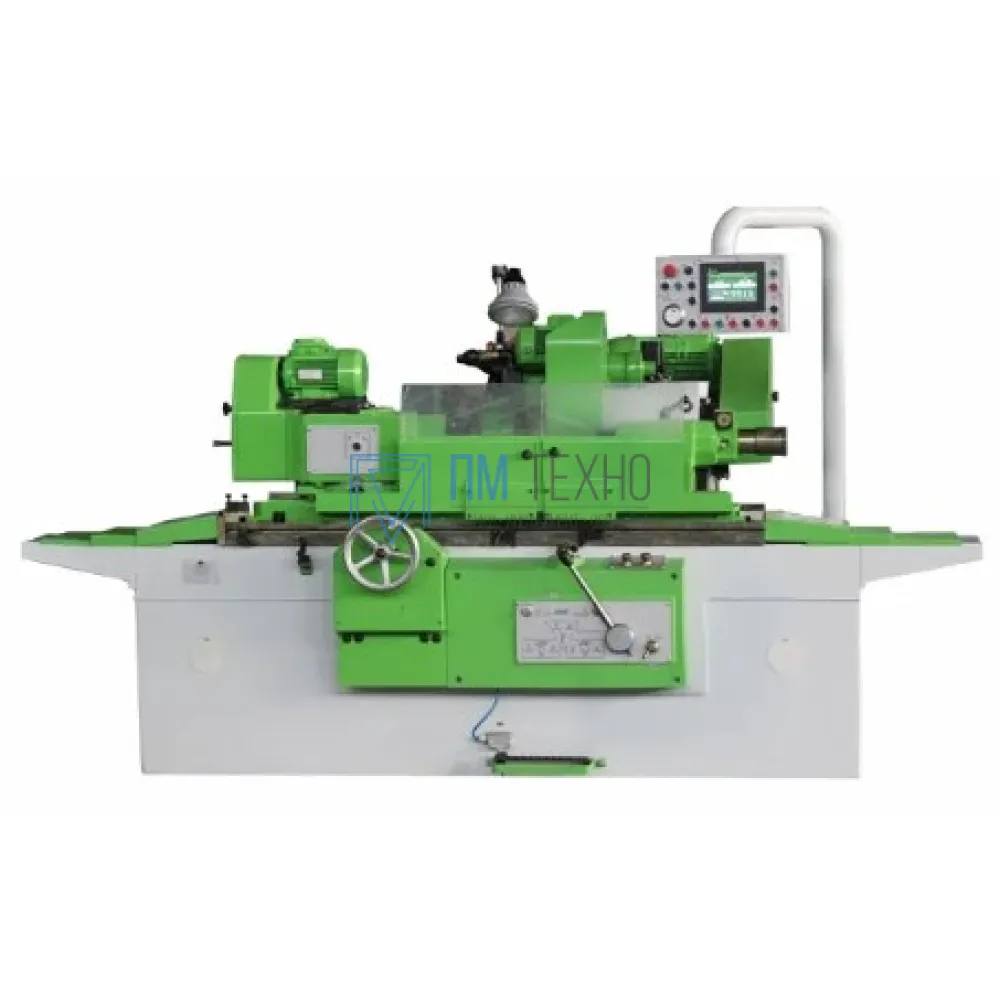

ОформитьУниверсальный круглошлифовальный станок 3Л133ВМФ2
Станок круглошлифовальный ЛСП 3Л133ВМФ2 позволяет осуществлять обработку цилиндрических, конических или торцевых поверхностей заготовок длиной до 1400 мм. Подходит как для наружной, так и для внутренней шлифовки. Обрабатываемая деталь может крепиться в патроне, центрах, а также на планшайбе или в люнете.
Столы: двигаются по направляющим станины с помощью сервопривода с использованием ШПВ. Установка снабжена нижним столом и закрепленный на нем верхним поворотным столом.
Шлифовальная бабка: имеет механизм быстрого подвода. Выполняет перемещение на направляющих роликового типа. Самоустанавливающиеся гидродинамические подшипники обеспечивают высокоточное вращение шпинделя. Двигатель передает вращение на шпиндель при помощи клиноременной передачи.
Передняя бабка: позволяет выполнять шлифовку в центрах или в патроне. Поворачивается оператором вручную. Оснащена заранее отрегулированными подшипниками. Вращение шпинделя обеспечивает электрический привод посредством 2-ступенчатой ременной передачи.
Задняя бабка: оборудована пружиной, при помощи которой производится зажим заготовки. Степень зажима может настраиваться рукояткой.
Преимущества:
- Оборудование управляется контроллером DELTA.
- Оснащено сенсорной панелью с функциями УЦИ.
- Конструкцией предусмотрены сервоприводы продольной и поперечной подачи.
- Устройство снабжено системой смазки, обеспечивающей стабильную работу направляющих и подшипников, а также охлаждающей системой, которая состоит из насоса, бака и магнитного сепаратора.
Особенности:
- Класс точности ‒ В
- Климатическое исполнение ‒ УХЛ4
- Программируемый логический контроллер DELTA ELECTRONICS
- Сенсорная панель
- Сервоприводы продольной и поперечной подачи
- Бесступенчатая регулировка скорости вращения детали
- Система смазки
- Система охлаждения
- Устройство для статической балансировки шлифовального круга (опция)
- Внутришлифовальная головка диаметром 65 мм, 50 мм (опция)
Характеристики
- Вид товара Круглошлифовальные станки
- Время быстрого подвода шлифовальной бабки, с 2,5
- Диаметр изделия, мм 280
- Диаметр шлифовального круга, мм 600/450 - наруджный 305 - внутренний 63 - высота
- Диаметр шлифования, мм 60 - в люнете/280 - без люнета
- Макс. угол поворота стола в горизонтальной плоскости, град 2 - по часовой стрелке 7 - против часовой стрелки
- Максимально допустимый вес изделия в патроне, кг 40
- Максимально допустимый вес изделия в центрах, кг 55
- Мощность привода внутришлифовального круга, кВт 1,1
- Мощность привода шлифовального круга, кВт 7.5
- Наибольшее продольное перемещение стола, мм 1400
- Напряжение, В 380
- Постоянство диаметра в продольном сечении, мм 6 мкм
- Пределы скоростей врезных подач, мм/мин 0,1- 45
- Ручное перемещение за один оборот маховика, мм 3,1; 20,5
- Скорость перемещения стола, м/мин 0,05-6
- Ход быстрого подвода шлифовальной бабки, мм 50
- Ход шлифовальной бабки по винту, мм 290
- Шероховатость обработанных поверхностей, мкм 0,16
Инструмент
- Диаметр и высота шлифовального круга, мм
Обрабатываемая деталь
- Макс. длина заготовки, мм 1400
Размерные параметры оборудования
- Высота центров, мм 185
Шпиндель
- Максимальная частота вращения шпинделя, об/мин 1590 при диаметре круга 600 мм
Перемещение рабочих органов
- Наименьший ход стола при переключении упорами 4
- Ход пиноли задней бабки, мм 35
Задняя бабка и пиноль
- Механизм отвода пиноли задней бабки ручной
- Размеры центра Морзе 4
Точностные параметры
- Круглость, мкм 1,6 - при обработке в центрах
Габаритные размеры и масса
- Габариты, мм 5750х2640х2150
- Масса, кг 7200
- Уточняйте у менеджера
- Артикул: МВ_3Л133ВМФ2
