Автомат плоскошлифовальный с ЧПУ для двустороннего шлифования ОШ-622.3.Ф3

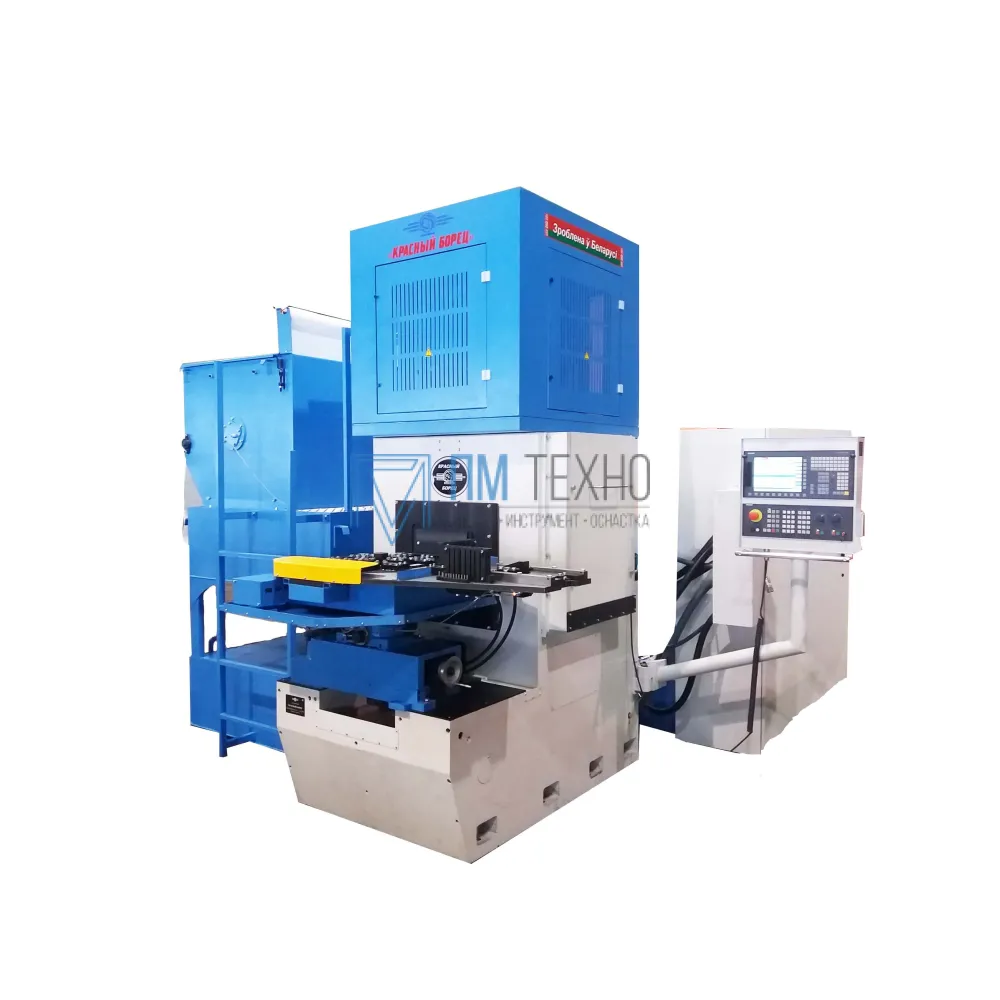

     Автомат плоскошлифовальный с ЧПУ для двустороннего шлифования ОШ-622.3.Ф3 предназначен для двустороннего шлифования плоскостей из стали, твердого сплава и керамики.
     Обработка одновременно двух плоскостей деталей, находящихся в ячейках кассеты, производится с подачей на врезание верхней шлифовальной бабки при осциллирующем перемещении кассеты.

Станок имеет компоновку с поворотным (делительным) круглым столом и двумя (верхняя и нижняя) шлифовальными бабками с вертикальной осью вращения.

Основанием станка является станина. Все узлы, кроме поворотного стола, размещены или внутри станины или на верхнем платике её и закрыты кожухом и крышками, что позволяет обеспечить работу на станке практически безопасной.

С правой стороны станины закреплён поворотный пульт, в котором рас­положена система ЧПУ, сзади пульта электрошкаф, с левой стороны размещено охлаждение, а сзади гидростанция.

Обработка одновременно двух плоскостей деталей, находящихся в ячейках кассеты, производится с подачей на врезание верхней шлифовальной бабки при осциллирующем перемещении кассеты. Обработка деталей производится двумя алмазными кругами, установленными на шлифовальных бабках. Оба шпинделя могут вращаться как в одну сторону, так и в разные. Частота вращения шпинде­лей шлифовальных кругов регулируется посредством частотных преобразовате­лей тока. Нижняя шлифовальная бабка жёстко закреплена на станине станка.

Шпиндели смонтированы на 4-храдиальных и 2-х упорных подшипниках качения. В передней части станка имеется рабочий поворотный стол, осуществляющий автоматическую загрузку в кассету, доставку в рабочую зону, осцилляцию, зону ручного контроля и выгрузку деталей. На рабочем столе устанавли­вается четыре кассеты для размещения в них обрабатываемых деталей. Рабочий стол имеет позицион­ный делительный поворот на угол 90° со сменой положения кассет: загрузка, шлифование, позиция ручного контроля и выгрузка деталей. Выгрузка деталей осуществляется на специальное устройство. Загрузка деталей в кассеты из накопителя производятся автоматически. Контроль и коррекция размера обработки выполняется оператором в ручном режиме.

Программируемые координата V - вертикальное перемещение верхнего шпинделя шлифовальной головки.

Особенности:

• Система ЧПУ с управляющим приводом;
• Линейные датчики обратной связи по программируемым координатам;
• Преобразователь частоты тока для регулирования оборотов электродвигателей шлифовальной головки;
• Передача крутящего момента по линейной координате посредством редуктора;
• Поворотный четырёхпозиционный делительный стол с вертикальной осью вращения (угол деления 90°);
• Пизковольтную аппаратуру производителей ведущих зарубежных фирм;
• Электрошкаф в комплекте с холодильным агрегатом;
• Бесконтактные датчики;
• Алмазные шлифовальные круги Ø 500мм. - 2шт.;
• Бак системы охлаждения с насосом производительностью 400 л/мин, с двухступенчатой системой очистки СОЖ и фильтр транспортёр барабанного типа с бумажной лентой для очистки СОЖ;
• Система ЧПУ обеспечивает следующие возможности станка:

                            - обработка детали по программе методом врезного шлифования;

                            - поддержание заданной величины скорости резания.
