Артикул: ОШ-641 исп. 18
Производитель: Станкозавод Красный борец
- Статус: Есть на складе 1
По запросу
Минимальная сумма заказа: 2 500 руб.

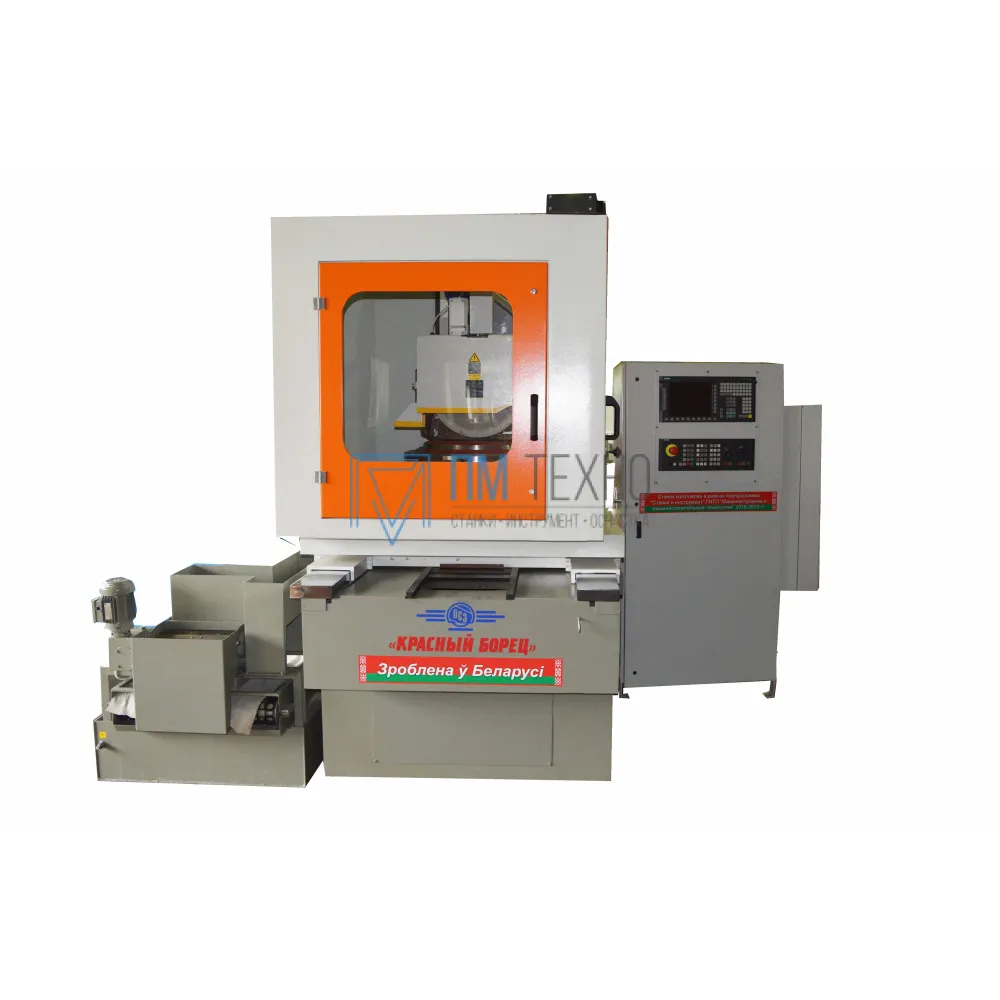

Станок плоскошлифовальный с кругл. столом с ЧПУ ОШ-641 исп. 18 предназначен для абразивной обработки (шлифования) периферией шлифовального круга как плоских поверхностей деталей, так и профилей, представляющих собой сочетание отрезков прямых, дуг окружностей и других точно заданных кривых в прямоугольной системе координат, закрепляемых на электромагнитной плите поворотного стола или планшайбе поворотного стола.
Область применения станка – предприятия серийного и мелкосерийного производства.
Станок изготавливается по техническим условиям - ТУ РБ 300053207.321-2007.
Кинематическая схема станка должна обеспечивать следующие движения:
- вращательное движение поворотного стола;
- вертикальное перемещение шлифовальной головки (координата Y);
- поперечное перемещение колонны (координата Z);
- вращение шлифовального круга;
- вращение алмазного ролика механизма правки;
- перемещение алмазного ролика механизма правки из исходного положения в рабочее и обратно.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Система ЧПУ или командоконтроллер
- Преобразователи круговых перемещений
- Подшипники шлифовальной головки
- Линейные направляющие
- Применение в узлах подач высокоточных безлюфтовых шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование
- Все рабочие перемещения станков автоматизированы. Имеется электронный маховичок для перемещения по координатам Y и Z с дискретностью 1 мкм
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Диаметр рабочей поверхности круглого стола, мм. |
800 |
|
Производительность насоса подачи СОЖ, л/мин |
100 |
|
Наибольший диаметр обрабатываемых изделий, мм. |
800 |
|
Наибольшее перемещение колонны, мм |
610 |
|
Наибольшее расстояние от зеркала до оси шпинделя, мм |
650 |
|
Параметры шлиф.круга (D наружн. / d внутр. / B), мм. |
400 х 127 х 80 |
|
Дискретность вертикальных перемещений (скалки механизма правки), мкм |
5 |
|
Пределы скоростей перемещений планшайбы стола (координата С), мм/мин |
1 - 60 |
|
Пределы скоростей перемещений поперечной колонны (координата Z), мм/мин |
10 - 500 |
|
Пределы скоростей перемещений вертикальной шлифовальной головки (координата Y), мм/мин |
0,001 - 0,03 |
|
Дискретность поперечных перемещений (колонны), мкм |
1 |
|
Дискретность вертикальных перемещений (шлифовальной головки), мкм |
1 |
|
Мощность привода главного движения, кВт |
11 |
|
Частота вращения шлифовального шпинделя, об/мин |
1450 |
| Пределы скоростей перемещений поперечной каретки механизма правки, мм/мин | 10 - 800 |
|
Ёмкость бака СОЖ, л |
250 |
|
Очистка СОЖ |
Магнитный сепаратор |
|
Габаритные размеры (LxBxH), мм. |
3750х3500х2250 |
|
Масса, кг. |
6000 |
