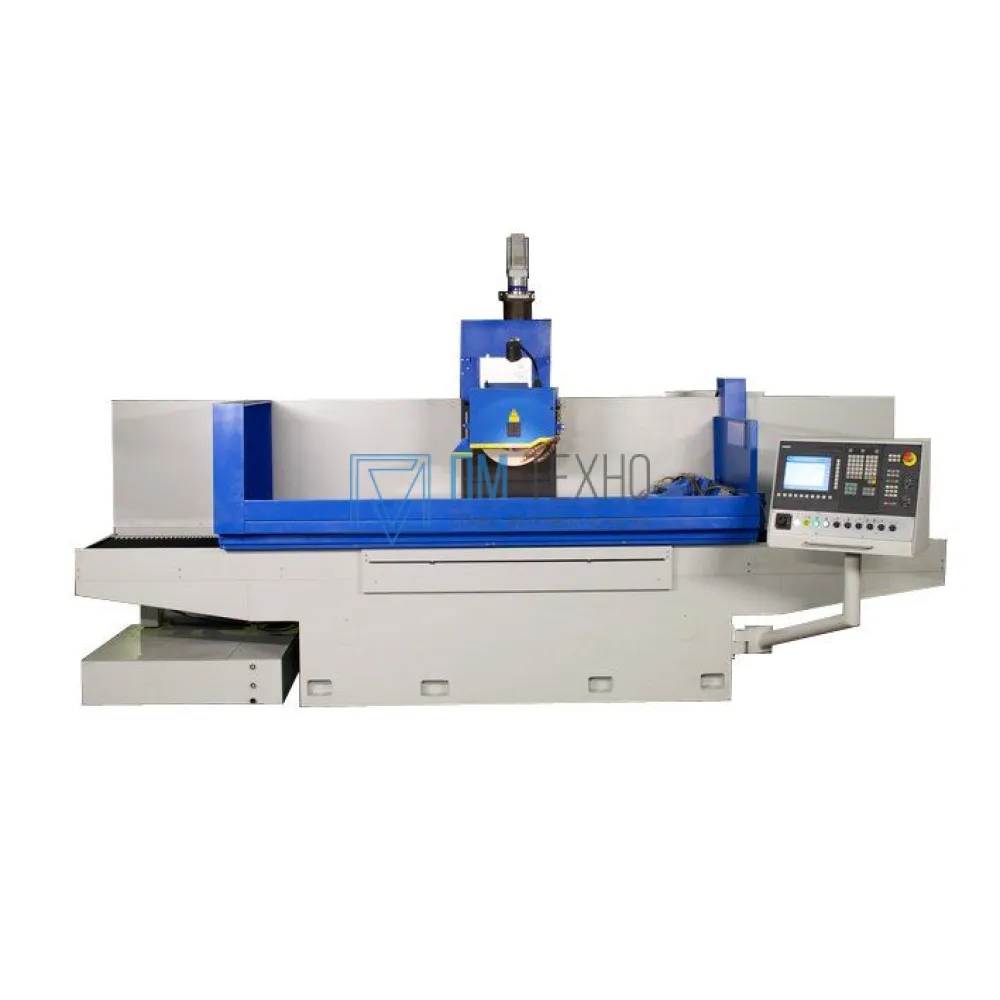

Станок плоско-профилешлифовальный с ЧПУ ОРША-60150 (стол 600x1600)

Станок плоско-профилешлифовальный с ЧПУ ОРША-60150 предназначен для высокоточной обработки методом шлифования плоских и профильных  поверхностей в условиях единичного, мелкосерийного и серийного производств во всех отраслях промышленности, связанных с металлообработкой.

На станке применено приспособление для правки шлифовального круга  с возможностью профилирования шлифовального круга по заданному профилю, что позволяет обрабатывать профильные поверхности. Профилирование шлифовального круга осуществляется с помощью вращающихся алмазных роликов, установленных на столе путём взаимного перемещения шлифовальной головки и колонны по координатам Y и Z.

Кинематическая схема станка обеспечивает следующие движения:

• вращение шлифовального круга;
• вертикальное перемещение шлифовальной головки (ось Y);
• поперечное перемещение колонны (ось Z);
• продольное перемещение стола (ось Х) ;
• механизма правки, устанавливаемого на столе станка, из исходного положения в рабочее, а затем вновь в исходное положение.
• вращение алмазных роликов механизма правки.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Комплектующие изделия ведущих мировых проиводителей
• Жесткая конструкция станины колонны, стола, которые изготовлены из чугунных отливок
• В опорах шлифовального шпинделя применяются сверхточные подшипники фирмы IBC (в передней опоре 4-е, в задней опоре 2-а)
• Механизм правки шлифовального круга с вращающимися алмазными роликами, который устанавливается на столе станка справа
• Автоматическая смазка всех направляющих перемещений от отдельной станции смазки
• Станок комплектуется системой охлаждения. Емкость бака 250 л, насос производительностью 100 л/мин. Имеется магнитный сепаратор и бумажный фильтр транспортёр для очистки СОЖ
• Обратная связь контроля перемещений по осям Y , Z осуществляется с помощью фотоимпульсных преобразователей
• Имеется электронный махавичок для перемещения по координатам Y и Z с дискретностью 1 мкм
• Станок оснащен системой числового программного управления ЧПУ Sinumeric 828D фирмы «Siemens» с сервоприводами по координатам Y и Z , обеспечивающих круговую и линейную интерполяцию
• Перемещение всех органов осуществляется автоматически (по оси Х - от гидроцилиндра, по направляющим скольжения с долговечным полимерным покрытием; по осям Y и Z посредством шариковинтовой пары качения, закаленным роликовым линейным направляющим)
• Станки плоско-профилешлифовальные могут иметь различные исполнения по количеству управляемых координат
