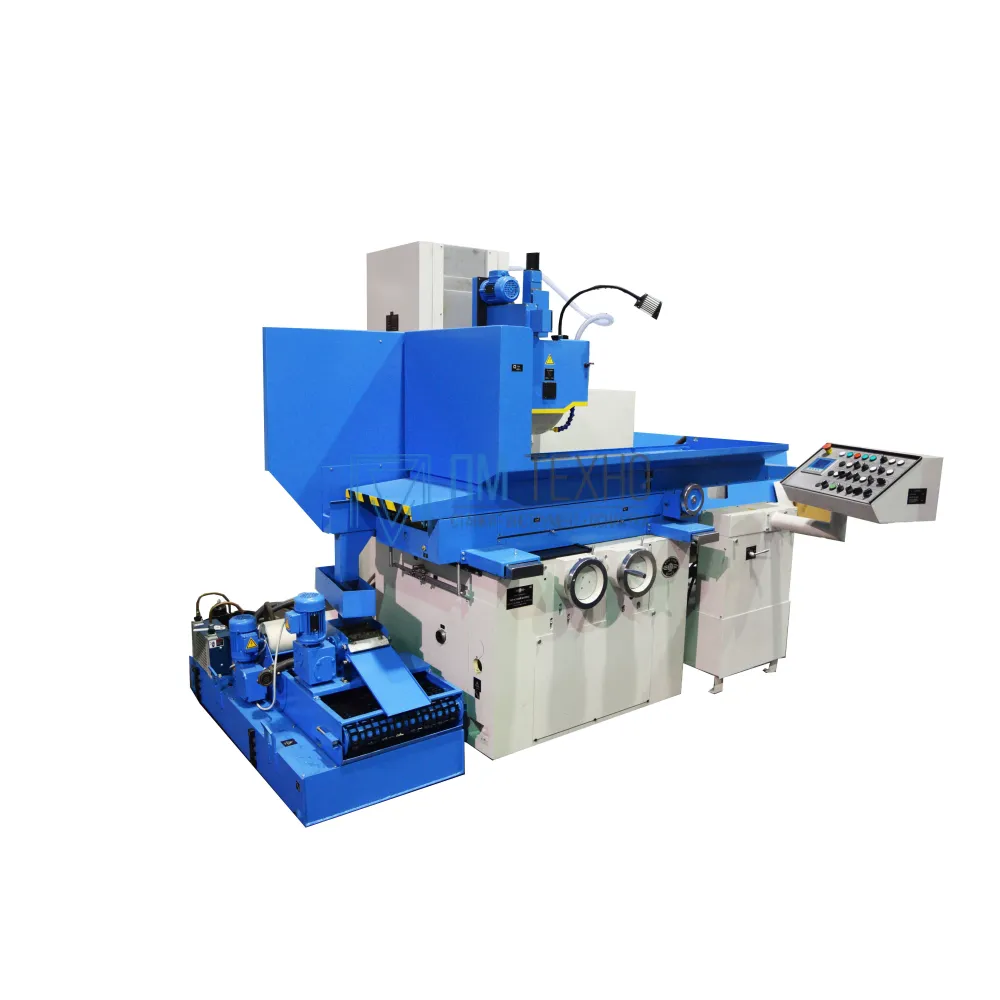

Кликните на картинку для расширенного просмотра
По запросу
Минимальная сумма заказа: 2 500 руб.
Плоскошлифовальные станки предназначены для высокоточной обработки плоских поверхностей различных изделий из черных и цветных металлов, а также шлифования торцом круга с вертикальной подачей круга в пределах, допустимых кожухом шлифовального круга, в условиях массового, серийного и единичного производства.
Кинематическая схема станка обеспечивает следующие движения:
- продольное автоматическое перемещение стола от гидроцилиндра и ручное перемещение от маховика;
- поперечное автоматическое перемещение крестового суппорта, ускоренный перегон и ручное тонкое и грубое перемещение посредством маховиков;
- вертикальное автоматическое перемещение шлифовальной головки, ускоренное перемещение, ручное тонкое и грубое перемещение посредством маховиков;
- вращение шлифовального круга.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Комплектующие изделия ведущих мировых производителей.
- Перемещение стола (координата X) от гидроцилиндра скольжения.
- Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.
- Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.Автоматическая смазка направляющих станины и стола.
- Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шарико-винтовых пар.
- Все рабочие перемещения станков автоматизированы.
Характеристики
Вид товара
Плоскошлифовальные станки
|
Характеристика |
Значение |
|
Размер рабочей поверхности стола, мм. |
400 х 800 |
|
Класс точности |
А (ГОСТ 8-82) |
|
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. |
650 |
|
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. |
400 х 127 х 40/80 |
|
Наибольшее продольное перемещение стола, мм. |
810 |
|
Наибольшее перемещение суппорта, мм. |
445 |
|
Рабочие подачи стола, м/мин |
1 - 40 |
|
Рабочие подачи суппорта, мм/ход |
0,3 - 40 |
|
Величина подачи шлифовальной головки, мм. |
0,001 - 0,08 |
|
Объем бака охлаждения, л. |
100 |
|
Плоскостность, полученная на образце изделия, мкм. |
2,5 |
|
Параллельность, полученная на образце изделия, мкм. |
3 |
|
Шероховатость поверхности, полученная на образце изделия, Ra |
0,08 |
|
Размер образца изделия (определение точностных характеристик), мм. |
400x150x120 |
|
Мощность привода главного движения, кВт |
7,5 |
|
Частота вращения шлифовального шпинделя, об/мин |
1500 |
|
Напряжение питания, В |
380 |
|
Габаритные размеры (LxBxH), мм. |
3200х3030х2340 |
|
Масса, кг. |
3650 |
- станок в сборе;
- система охлаждения с насосом и магнитным сепаратором очистки СОЖ;
- гидростанция привода стола и смазки;
- электрошкаф;
- пульт управления;
- оправка для статистической балансировки шлифовального круга;
- шлифовальный круг с фланцами;
- комплект установочных опор;
- комплект быстроизнашивающихся деталей и инструмента на период срока эксплуатации.
- 3Д711АФ10-1.ОП01.00.0.000.0.00 устройство цифровой индикации.
- механизм правки шлифовального круга:
- ручной механизм правки шлифовального круга 3Д70.П43.00.0.000.0.00-02;
- механизм правки шлифовального круга с электроприводом 3Д70.П46.00.0.000.0.00-02 - 3Д711АФ10-1.ОП05.00.0.000.0.00 пылесос промышленный.
- электромагнитная и магнитная плита
- угольник синусный поворотный 3Е70.П54
- 3Д711АФ10-1.ОП04.00.0.000.0.00 центрифуга.
- командоконтроллер; SIMATIC S7-1200 это новое семейство микроконтроллеров для решения самых разных задач автоматизации малого уровня.
- 3Д711АФ10-1.ОП03.00.0.000.0.00 устройство обдува обработанных деталей.
- устройство вытяжное «УВ-1200.00.0.000.0.00» Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки.
- 3Д711ВФ11.ОП06.00.0.000.0.00 система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортером.
- приспособление для балансировки шлифовальных кругов 3Е70.П01 3E70.П01
- защита рабочей зоны обработки кабинетного, полукабинетного типа. Кабинетная защита из нержавеющей стали. Полукабинетная защита: на рабочей поверхности стола устанавливается ловушка закрытого типа с подвижной открывающейся дверью с оргстеклом, правая часть открыта.
