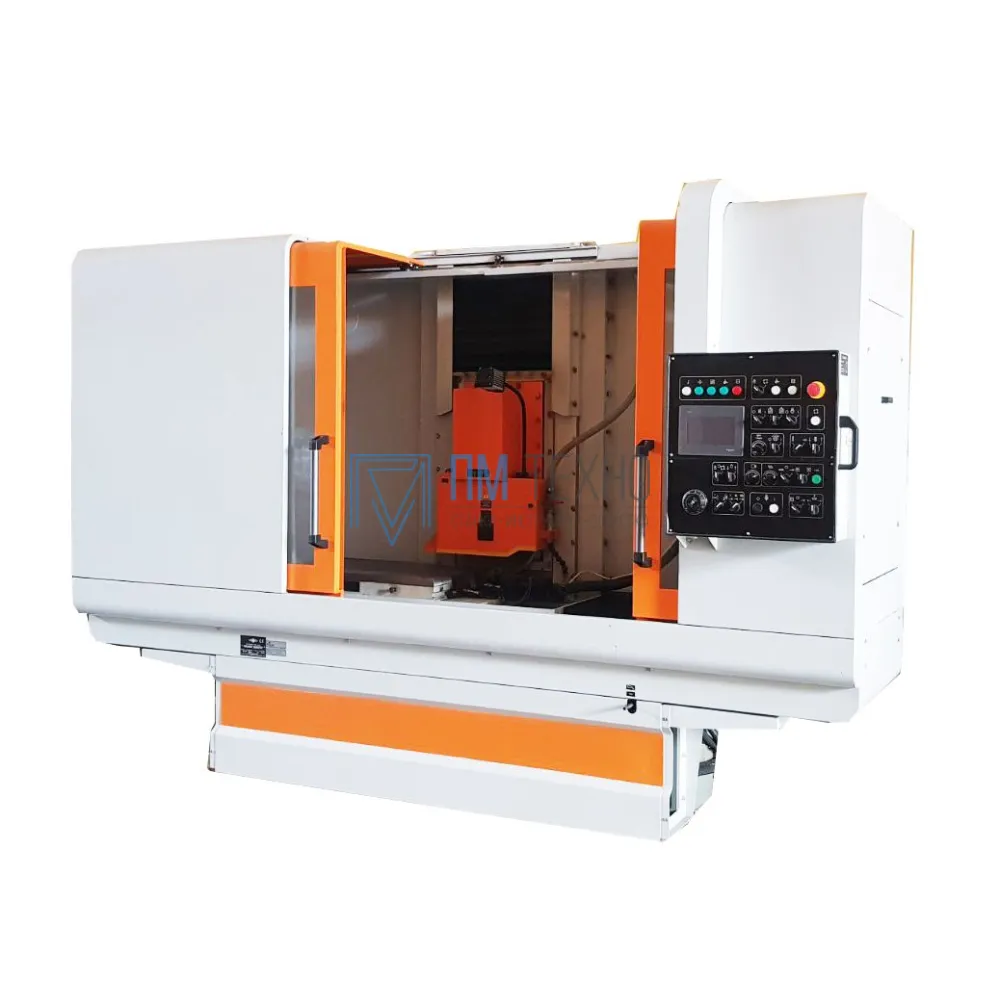

Станок плоскошлифовальный ОШ-40125 (стол 400x1250, ОСУ)

Станок плоскошлифовальный ОШ-40125 предназначен для шлифования плоских поверхностей различных деталей, а с применением механизма правки для профилирования шлифовального круга и установки деталей-профильных поверхностей, пазов, уступов, а также шлифования торцом круга в пределах допустимых кожухом шлифовального круга.
Станок имеет компановку с перемещающимс столом в продольном направлении и подвижной колонной, перемещающейся в поперечном направлении.

Основанием станка является станина, на которой установлены линейные направляющие скольжения для перемещения прямоугольного стола.
Колонна обеспечивает вертикальное перемещение шлифовальной головки, продольное перемещение стола осуществляется посредством гидроцилиндра.
Управление станком осуществляется командоконтроллером с сенсорной панелью управления ведущих фирм с отображением трех координат на экране (X,Y,Z).


ОСОБЕННОСТИ КОНСТРУКЦИИ

• Комплектующие изделия ведущих мировых производителей
• Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шарико-винтовых пар.
• Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.
• Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.
• Автоматическая смазка направляющих станины и стола.
• Все рабочие перемещения станков автоматизированы
