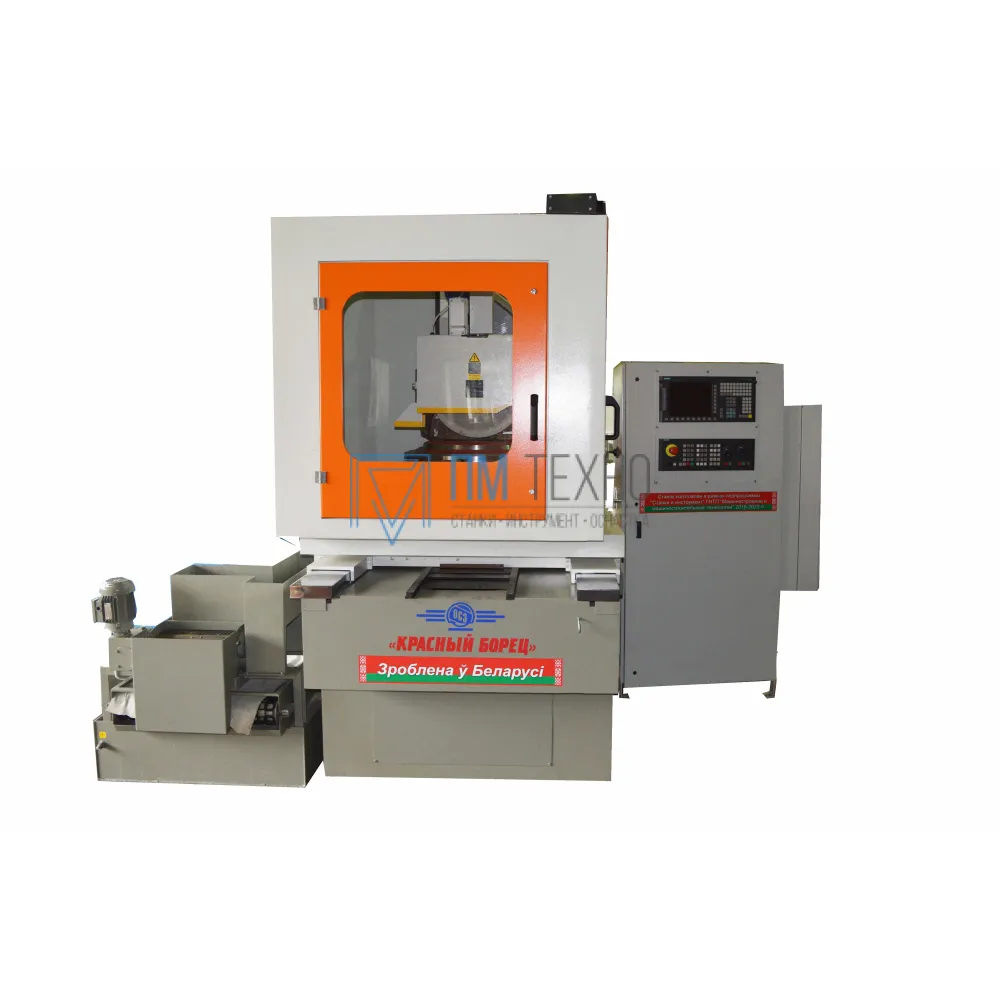

Станок плоскошлифовальный с кругл. столом с ЧПУ ОШ-641 (стол 1200)

Станок плоскошлифовальный с кругл. столом с ЧПУ ОШ-641 (стол 1200) предназначен для абразивной обработки (шлифования) периферией шлифовального круга как плоских поверхностей деталей, так и профилей, представляющих собой сочетание отрезков прямых, дуг окружностей и других точно заданных кривых в прямоугольной системе координат, закрепляемых на электромагнитной плите поворотного стола или планшайбе поворотного стола.
Область применения станка – предприятия серийного и мелкосерийного производства.
Станок изготавливается по техническим условиям - ТУ РБ 300053207.321-2007.


Кинематическая схема станка должна обеспечивать следующие движения:

• вращательное движение поворотного стола;
• вертикальное перемещение шлифовальной головки (координата Y);
• поперечное перемещение колонны (координата Z);
• вращение шлифовального круга;
• вращение алмазного ролика механизма правки;
• перемещение алмазного ролика механизма правки из исходного положения в рабочее и обратно.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Система ЧПУ или командоконтроллер
• Преобразователи круговых перемещений
• Подшипники шлифовальной головки
• Линейные направляющие
• Применение в узлах подач высокоточных безлюфтовых шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование
• Все рабочие перемещения станков автоматизированы. Имеется электронный маховичок для перемещения по координатам Y и Z с дискретностью 1 мкм
