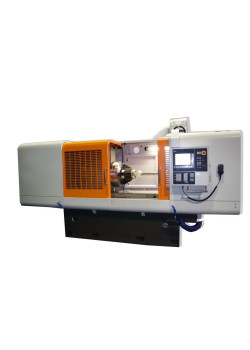

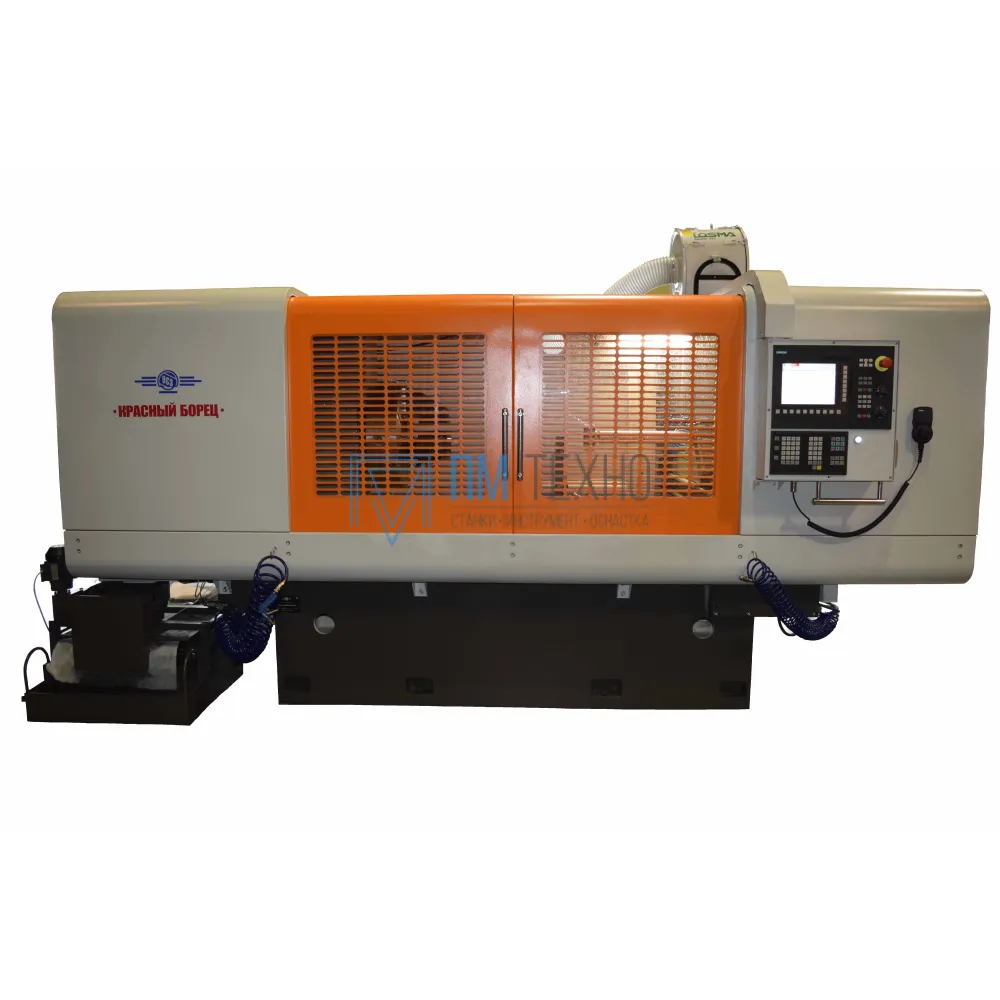

Станок внутришлифовальный с ЧПУ ОШ-686Ф3 (Дл 150, Вн.Д 200)

Станок внутришлифовальный с ЧПУ модели ОШ-686Ф3 предназначен для шлифования отверстий и подшлифовки прилегающих торцев. Область применения - предприятия мелкосерийного и серийного производства.


Кинематическая схема станка должна обеспечивать:

• поперечное перемещение шлифовальной бабки (координата X);
• продольное перемещение бабки изделия (координата Z);
• вращение шпинделя бабки изделия (координата Sp1);
• вращение шлифовального круга (координата Sp2);
• движение механизма правки в зону обработки.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Система ЧПУ c сервоприводами.
• Переносной пульт управления с электронным маховиком.
• Датчик обратной связи фирмы по координате Х (поперечное перемещение шлифовального круга.
• Внутришлифовальный шпиндель – 30 000 мм/мин.
• Холодильный агрегат электрошкафа.
• Высокоточные беззазорные шарико-винтовые передачи в механизмах приводов подач.
• Высокоточные радиально-упорные шарикоподшипники для шпинделя бабки изделия.
• Механизм правки в комплекте с алмазом в оправе.
• Устройство очистки СОЖ при помощи магнитного сепаратора и бумажного фильтра-транспортера.
• Защита рабочей зоны кабинетного типа.
