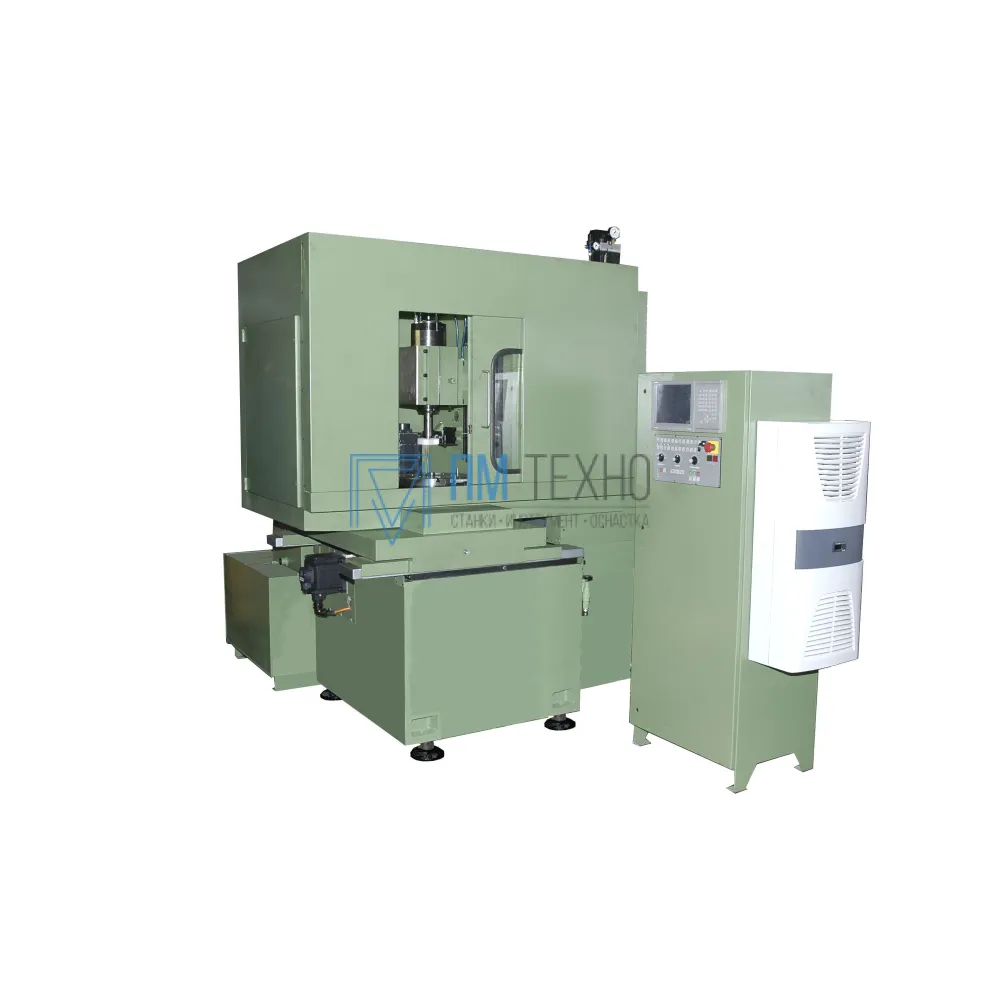

Полуавтомат внутришлифовальный с круглым столом и вертикальным шпинделем с ЧПУ модели ОШ-623Ф3 предназначен для шлифования внутренних и наружных цилиндрических поверхностей деталей типа тел вращения абразивными или эльборовыми шлифовальными кругами.
Обработка деталей на полуавтомате производится за счёт вертикального перемещения (подачи) шлифовального круга и кругового вращения детали с осцилляцией или продольной подачей. Обработка торцов может осуществляться однопроходным глубинным методом при радиальной подаче (съём припуска за один проход) или как обычное торцевое шлифование с правкой и поднутрением шлифовального круга по УП ЧПУ с компенсацией.
Область применения станка – серийное и мелкосерийное производство.
Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга от электрошпинделя (ось Sр1);
- вертикальное перемещение шлифовальной головки от серводвигателя (координата Z);
- перемещение суппорта со столом от серводвигателя (координата Х);
- вращение планшайбы поворотного стола от серводвигателя (ось Sp2);
- вращение алмазного ролика механизма правки от гидродвигателя.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Система ЧПУ с приводами
- Электрошпиндель, оснащённый преобразователем частоты
- Низковольтная аппаратура
- Бесконтактные датчики и конечные выключатели
- Электрошкаф собственного производства с холодильным агрегатом
- Замкнутые роликовые линейные направляющие.
- Высокоточные беззазорные ШВП в механизмах приводов подач.
- Датчик касания (для определения положения детали).
- Механизм правки в комплекте с алмазным роликом.
- Преобразователи линейных и круговых перемещений по управляемым координатам
- Универсальную управляющую программу для задания параметров обработки в пошаговом режиме с возможностью ввода и хранения управляющих программ на отдельные детали.
- Устройство очистки СОЖ при помощи магнитного сепаратора.
- Установку для отсоса аэрозоли из зоны обработки.
- Защиту рабочей зоны кабинетного типа.
Характеристики
Вид товара
Внутришлифовальные станки
|
Характеристика |
Значение |
|
Диаметр рабочей поверхности круглого стола, мм. |
400/600 |
|
Параметры шлиф.круга для внутр. шлифования (D наружн. / B), мм |
50-125/10-30 |
|
Рабочие подачи шлифовальной головки, мм |
170 |
|
Рабочие подачи суппорта, мм. |
280 |
|
Внутренний диаметр устанавливаемого алмазного ролика, мм |
32 |
|
Наружный диаметр устанавливаемого алмазного ролика, мм |
125 |
|
Мощность главного привода, кВт |
22 (электрошпиндель) |
|
Параметры шлиф.круга (D наружн. / d посадочн.), мм. |
25-80 х 10-20 |
|
Производительность насоса подачи СОЖ, л/мин |
100 |
|
Наружный наибольший диаметр обрабатываемой заготовки, мм |
400/600 |
|
Частота вращения шпинделя, мм/мин |
6000-30000 |
|
Внутренний наименьший диаметр обрабатываемой заготовки, мм |
20 |
|
Наибольшая высота обрабатываемой заготовки, мм |
110 |
|
Ёмкость бака СОЖ, л |
450 |
|
Очистка СОЖ |
магнитный сепаратор |
|
Частота вращения стола изделия, мм/мин |
5...110/1...95 |
|
Скорость перемещения шлифовальной головки, мм/мин |
1600 |
|
Скорость перемещения колонны, мм/мин |
4000 |
|
Дискретность вертикальных и поперечных подач, мкм |
0,001 |
|
Габаритные размеры (LxBxH), мм. |
2900х3000х2500 |
|
Масса, кг. |
4500 |
