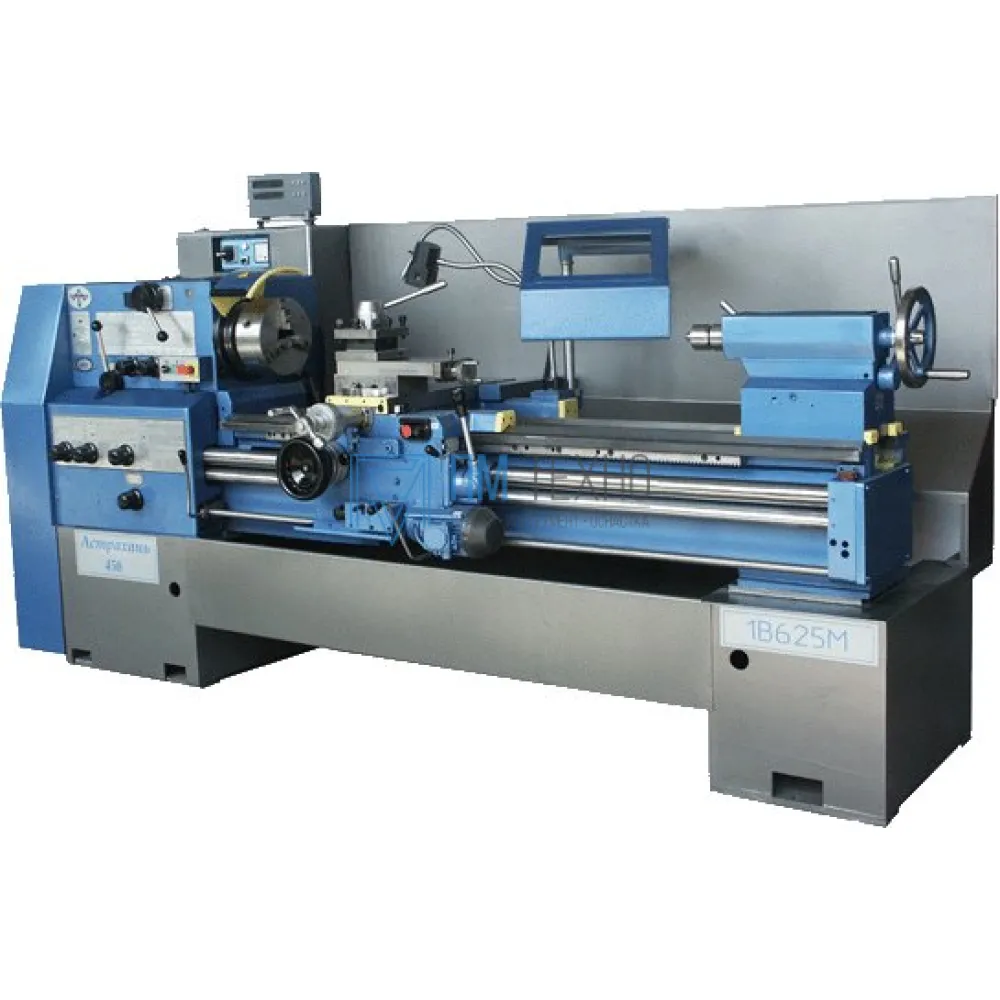

1В625М (1000) Токарно-винторезный станок

1В625М (1000) Токарно-винторезный станок предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Особенности:

Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
- Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;


Основные отличия и преимущества станка 1В625М от станка 1В625:

1. Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
2. Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
3. В станке применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
4. Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
5. Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
6. Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор»;
7. Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
8. Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
9. Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
10. Увеличена жесткость шпиндельного узла за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
11. Современный дизайн станка, удобство эксплуатации и обслуживания.

Комплект поставки:
- Станок в сборе;
- Зубчатые колеса (Z= 40, 64, 73, 86, 36, 60, 101, 50, 98);
- Наладка 1В62Г.24.299;
- Наладка 1В62Г.24.299;
- Наладка 1В62Г.30.902 резиновый коврик на заднюю бабку;
- Патрон токарный 3х кулачковый D=250 мм 7100-0035 ГОСТ 2675-80;
- Рукоятка поперечного перемещения суппорта;
- Ремень маслонасоса;
- Ключ электрошкафа, ограждения коробки передач;
- Ключ запирания вводного выключателя;
- Ключ резцедержателя;
- Масленка;
- Техническая документация (Руководство по эксплуатации).

Дополнительная оснастка(поставляется за отдельную плату):
- Механизированная верхняя часть суппорта;
- Механизированная верхняя часть суппорта и модернизированный фартук;
- Преобразователь линейных перемещений и УЦИ;
- Планшайба диам.400 мм;
- Ограничитель продольных перемещений 1-но позиционный;
- Специальный кронштейн (КМ 5);
- Державка для обработки больших диаметров в ГАП;
- Конусная линейка;
- Шайба запорная с градуированной шкалой;
- Электромеханический запор на шпиндель и 3-х кулачковый патрон;
- Люнет подвижный;
- Люнет неподвижный.
