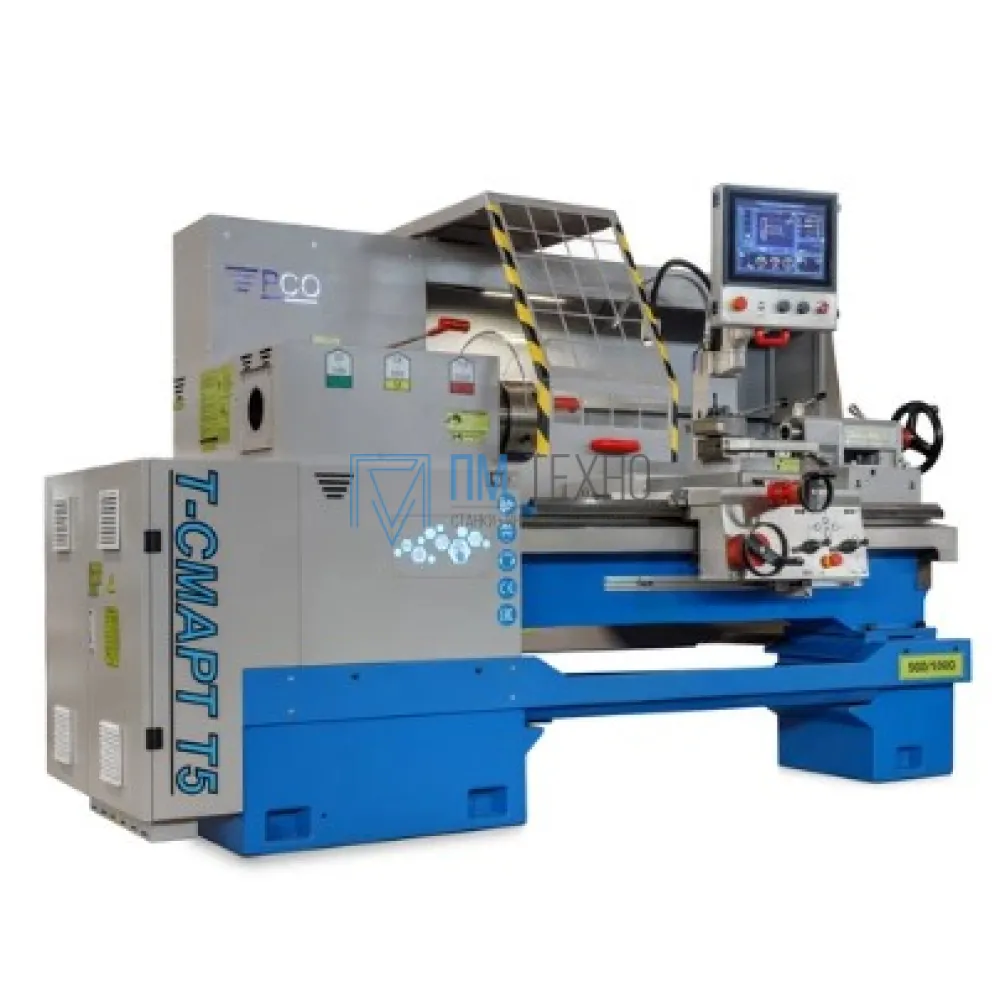

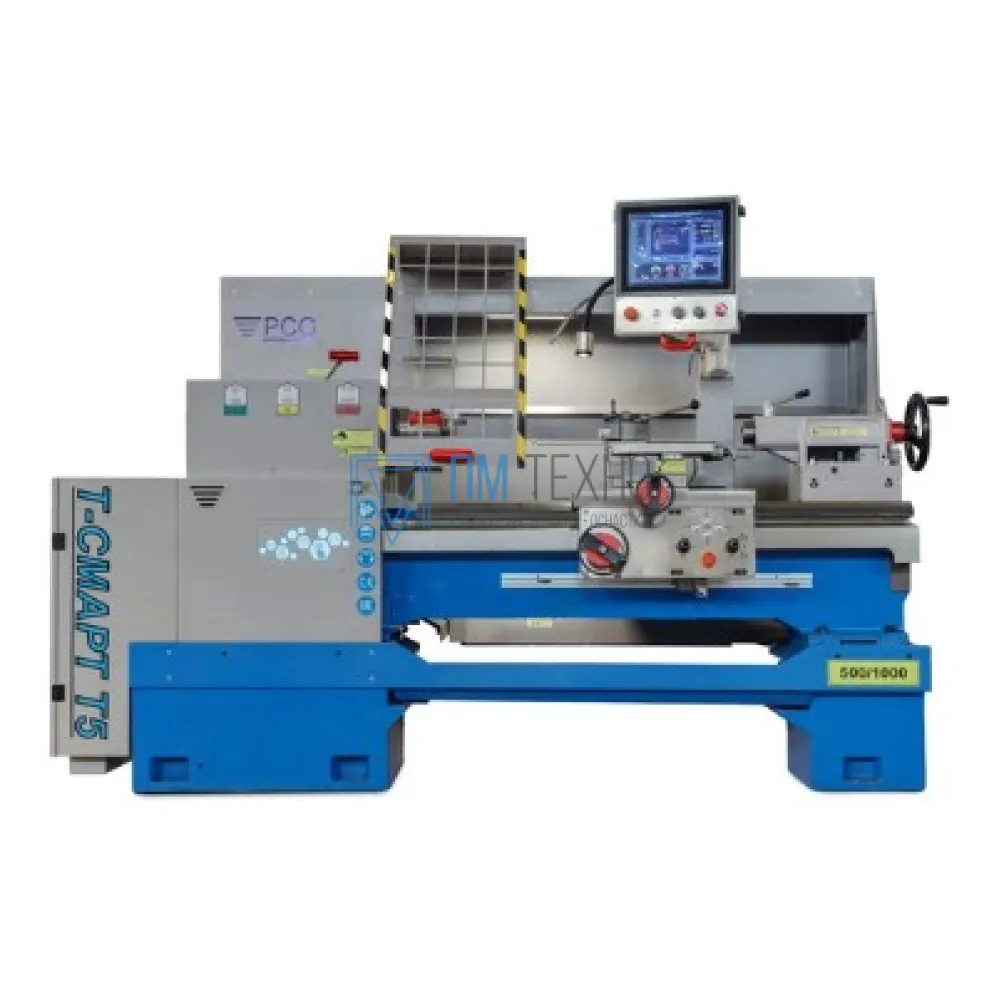

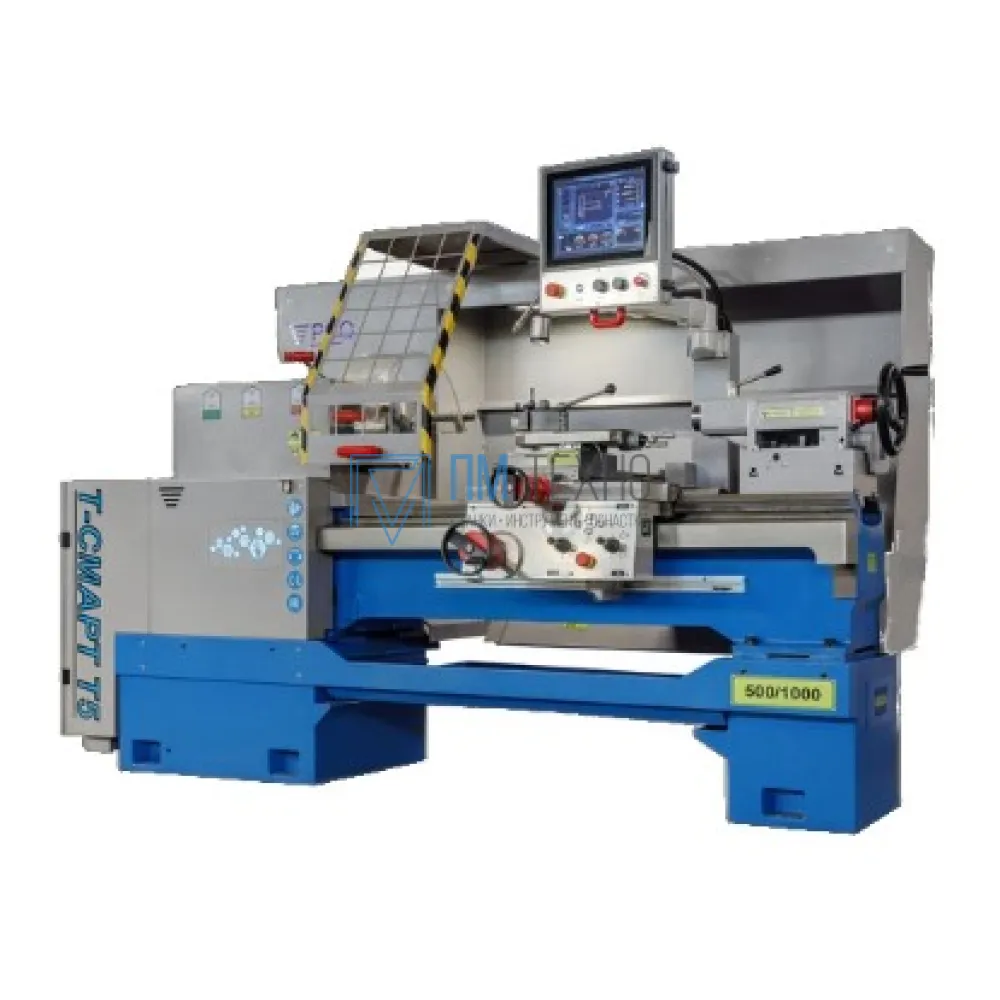

Станок токарный с оперативной системой управления Т-Смарт Т-5 Стандарт Про

Т-5 про

Описание
Характеристики

Т-СМАРТ Т5 СТАНДАРТ ПРО выполнен на новом контроллере. Позволяющим расширить функционал обычного СТАНДАРТА.

Станок оснащен 11 кВт двигателем, против 7,5 кВт у обычного СТАНДАРТА

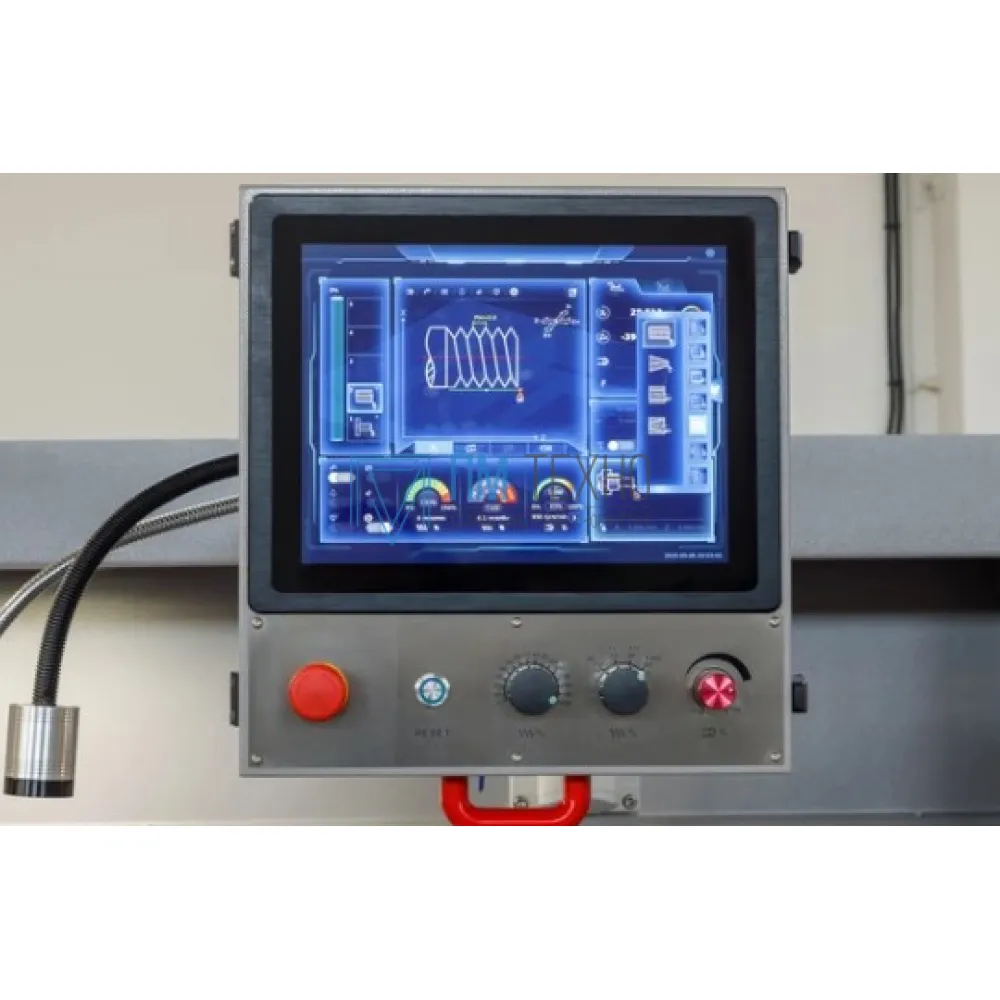

15 дюймовый сенсорный дисплей делает работу еще удобней.

Преимущества:

ПРОСТОТА УПРАВЛЕНИЯ. Помимо классической схемы управления, станки серии Т-СМАРТ оснащены оригинальной, интуитивно понятной цифровой системой управления, что открывает новые горизонты работы на станках.
УПРОЩЕНИЕ РАБОТЫ. Позволяет работать на станке персоналу, не обладающему высокой квалификацией, необходимой для работы на универсальном токарно-винторезном станке.
ВЫСОКАЯ ТОЧНОСТЬ. Класс точности токарных станков с цифровым управлением (DIN 8605, или класс «П» по ГОСТ 8-82) соответствует классу точности основной массы токарных станков, оборудованных системами ЧПУ.
НАРЕЗКА БЕЗ ПЕРЕНАЛАДКИ. Забудьте об утомительной переналадке станка, сменных шестернях и конусных линейках. Станки серии Т-СМАРТ позволяют с легкостью проводить обработку деталей со сложными профилями, в том числе нарезать трубную резьбу, конусы и различные виды резьб без переналадки станка.
НАДЕЖНОСТЬ. Благодаря современным конструктивным решениям, в станках серии Т-СМАРТ почти в 5 раз меньше деталей в сравнении с обычным универсальным станком. Теперь не надо содержать ремонтные бригады для ремонта станков, а все обслуживание сводится к простой замене быстроизнашиваемых деталей
БОЛЬШЕ ПРОИЗВОДИТЕЛЬНОСТЬ. За счет цифровой системы управления и использования приводов подач появилась возможность работы в автоматических и полуавтоматических циклах. Благодаря этому станки серии Т-СМАРТ до 400% более производительны в сравнении с обычным универсальным токарным станком.

Особенности:

Оперативная система управления

Новый контроллер с вычислительной мощностью ИИ 1 TOPS и 4-х ядерная 64-битная структура ядра RK3568.
RS232 для обновления ПО системы.
Возможность удаленного доступа для обновления системы
Создание набора циклов и запись их в систему.

26 встроенных автоматических циклов позволяет проводить обработку:

Дуги: внутренние и внешние
Фасок
Ступенчатых поверхностей, до 8 ступеней
Канавок
Точение конусов
Нарезание внутренних и внешних резьб, в том числе и конических

Нарезание многозаходовых резьб (до 4-х заходов)

Выбор способа нарезания резьбы

Задание стартовой точки обработки

Использование корректоров инструмента

Работа в абсолютных и относительных системах координатах

Функция поддержки постоянной скорости резания (CSS)

Характеристики

Вид товара Токарно-винторезные станки

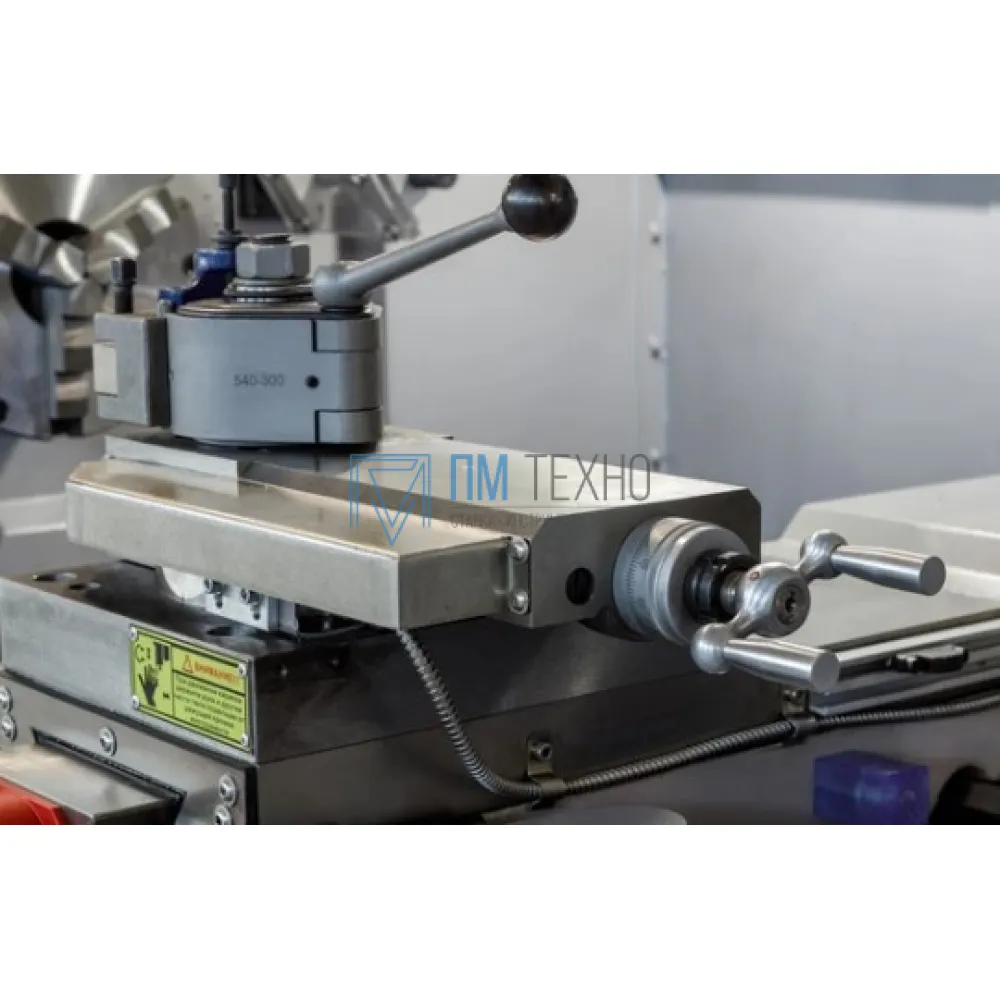

Инструмент

Количество фиксированных позиций резцедержателя 4

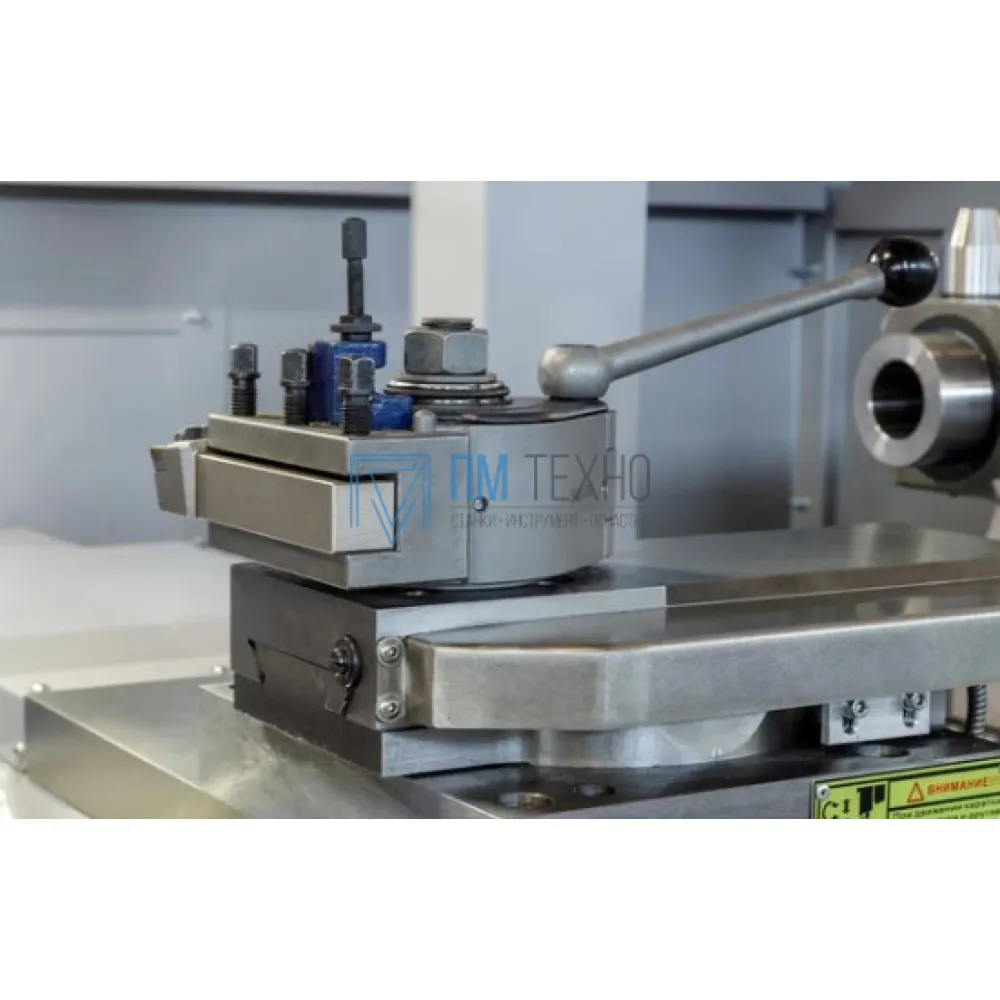

Тип установленного резцедержателя в базовом исполнении 4-х позиционный с ручной сменой инструмента, вертикальная ось вращения

Размерные параметры оборудования

Длина изделия, устанавливаемого в центрах, мм 1000 / 1500 / 2000 / 3000
Наибольшее поперечное перемещение каретки, мм 250
Наибольшее продольное перемещение каретки, мм 915 / 1415 / 1915 / 2915
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 500
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 300
Наибольшее перемещение резцовых салазок, мм 140

Силовые параметры

Диаметр и шаг винта подачи резцовых салазок, мм Tr Ø22 x 5
Диаметр и шаг поперечного винта, мм Ø25 x 5
Диаметр и шаг продольного винта, мм Ø40 x 10
Наибольшее усилие резания, кН 13800
Наибольшие размеры резца, мм 25 х 25
Пиковый крутящий момент эл.двигателей приводов подач Z/X, Нм 15 (45) / 10 (25) при 1500 Об/мин
Производительность насоса подачи СОЖ, л/мин 25
Ширина станины, мм 400

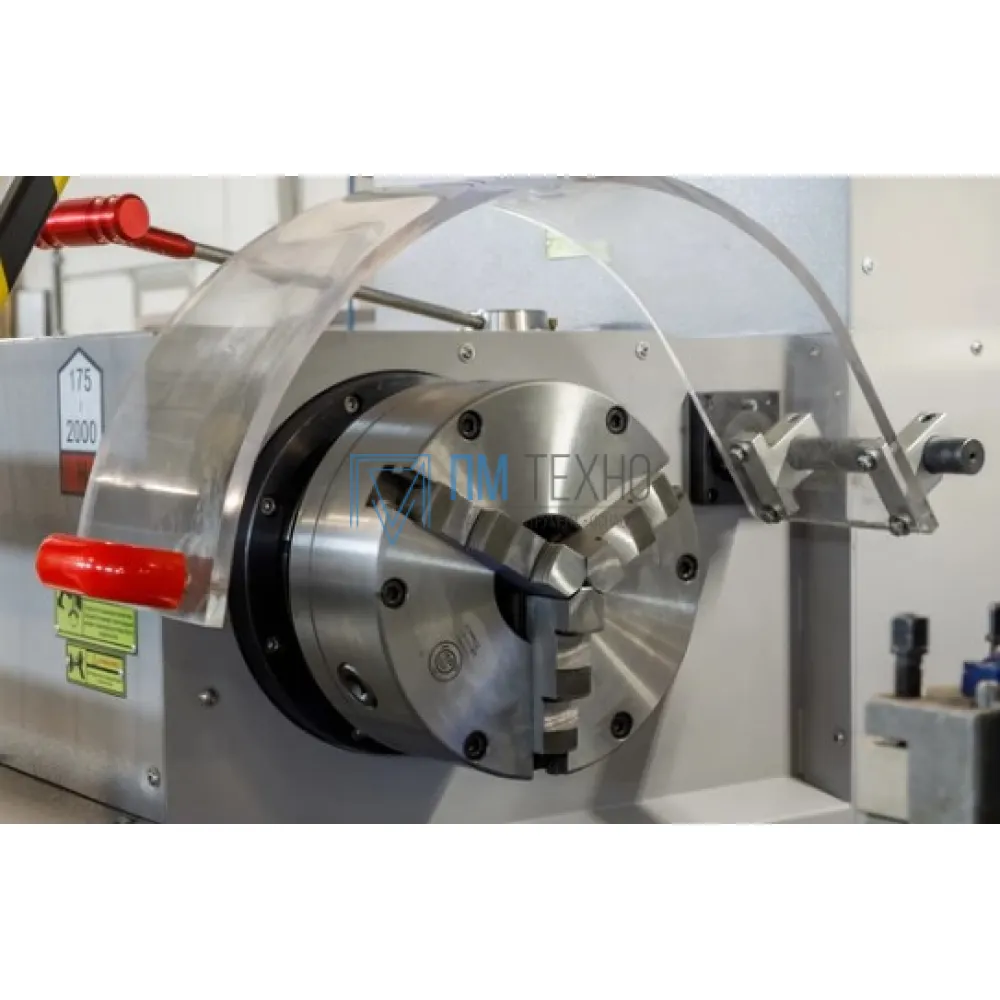

Шпиндель

Внутренний конус в шпинделе передней бабки шпиндельной Метрический 90 / 120
Диаметр цилиндрического отверстия в шпинделе передней бабки, мм 80 / 104
Диапазон частот внутри диапазонов, об/мин 20 - 185 55 - 650 175 - 2000
Класс подшипников шпинделя Р4
Количество ступеней частот вращения 3
Конец шпинделя передней бабки по стандарту ISO 702/1 A2 - 8 А2 - 11
Пределы частот вращения шпинделя, об/мин 20 - 2000

Диапазоны подач и нарезанее резьб

Пределы рабочих поперечных подач суппорта, мм/об (кол-во подач) 0,025 - 3,2 (38)
Пределы рабочих продольных подач суппорта, мм/об (кол-во подач) 0,05 - 6,4 (38)
Пределы шагов обраб. дюймовых резьб, число ниток/дюйм (кол-во) 80 - 1 (54)
Пределы шагов обраб. модульных резьб, модуль (кол-во) 0,25 - 20 (26)
Пределы шагов обраб. питчевы резьб, питч диаметральный (кол-во) 72 - 2 (31)
Пределы шагов обраб. трубных резьб, ниток на дюйм (кол-во) -
Пределы шагов обрабатываемых метрических резьб, мм (кол-во) 0,5 - 40 (29)
Ускоренная подача суппорта продольная / поперечная, мм/мин 4 / 2

Задняя бабка и пиноль

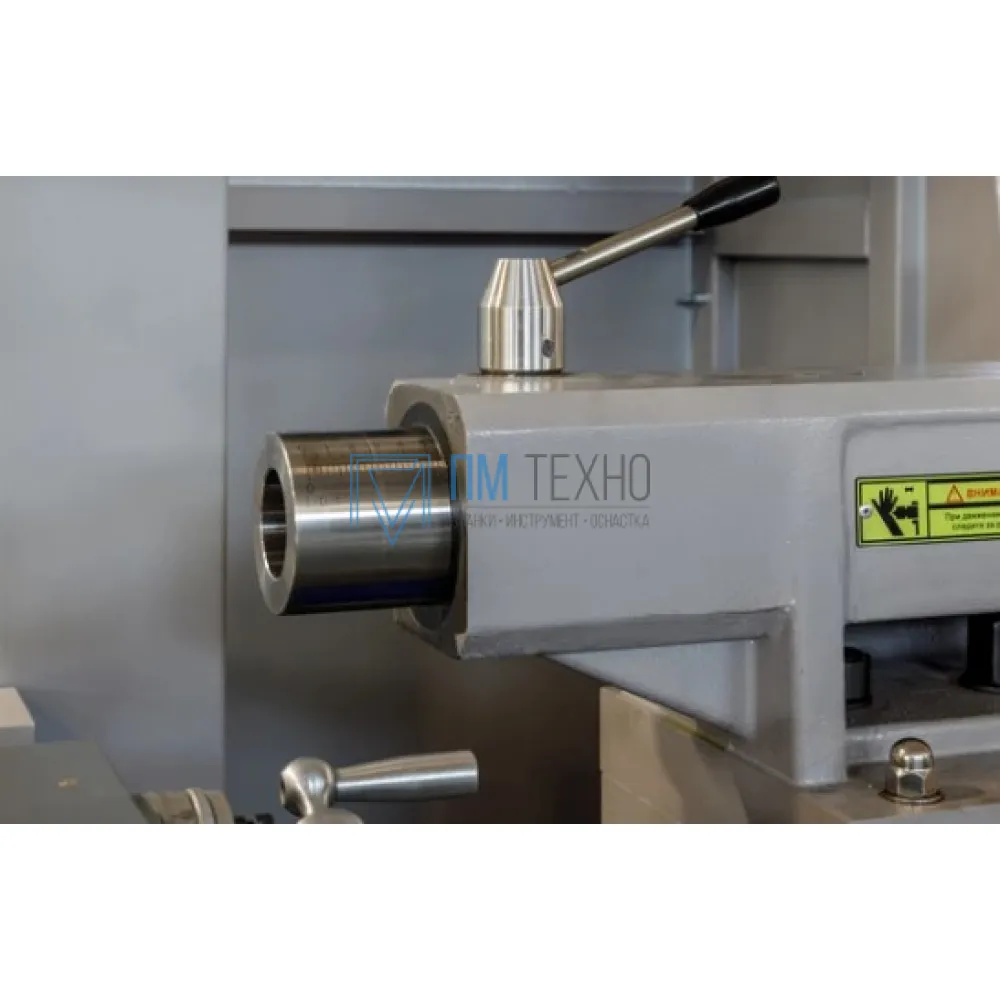

Внутренний конус в пиноли задней бабки Морзе 5
Диаметр пиноли задней бабки, мм 75
Максимальный вылет пиноли, мм 150

Система подачи СОЖ

Емкость бака СОЖ, л 30
Объем заправочной емкости станции дозаторной смазки, л 1

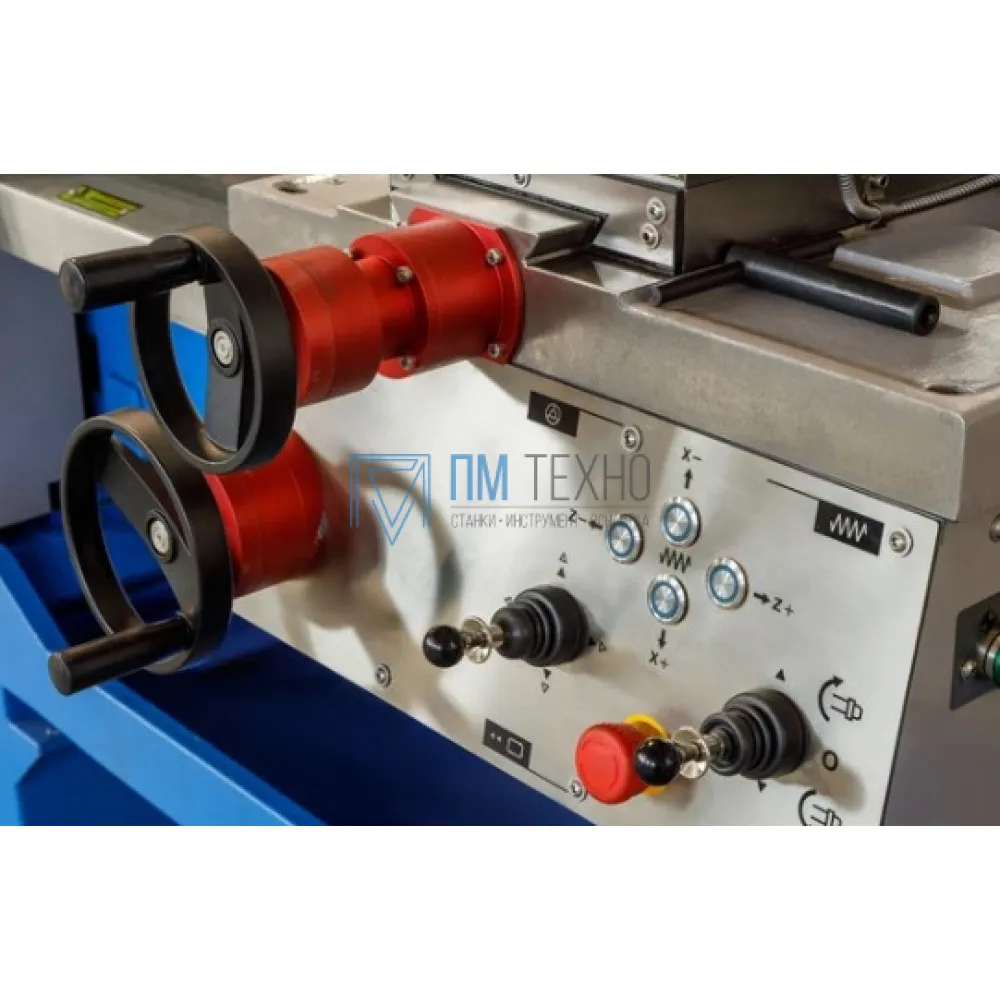

Управление

коррекция на инструмент есть
Минимальная дискретность задания/отработки перемещений, мм 0,001
нарезание внешних резьб, в том числе и конических есть
нарезание внутренних резьб, в том числе и конических есть
относительная/абсолютная система координат в программе обработки есть
программирование в G-кодах нет
Размер диагонали экрана, дюйм 15
сохранение в памяти последовательности отработанных циклов есть
Тип панели управления HMI Сенсорная
Тип системы управления положением С контурным криволинейным управлением
токарная обработка по внутреннему диаметру есть
токарная обработка по наружному диаметру есть
торцевание есть
точение конусов есть
точение сфер и полусфер есть
функция задания сбега резьбы есть
Функция поддержки постоянной скорости резания (CSS) есть
циклы сверления есть
электронные ограничители перемещения нет

Точностные параметры

Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) П (DIN8605)
Класс точности установленных ШВП С3
Максимальный достижимый квалитет детали при обработке на станке 7
Перемещение резцовых салазок на 1 оборот лимба, мм 5
Поперечное перемещение на 1 оборот лимба, мм 1 / 5 /10
Продольное перемещение на 1 оборот лимба, мм 1 / 5 /10
Цена деления лимба перемещения резцовых салазок, мм 0,05
Цена деления лимба поперечного перемещения, мм на радиус 0,01 / 0,05 / 0,1
Цена деления лимба продольного перемещения, мм 0,01 / 0,05 / 0,1

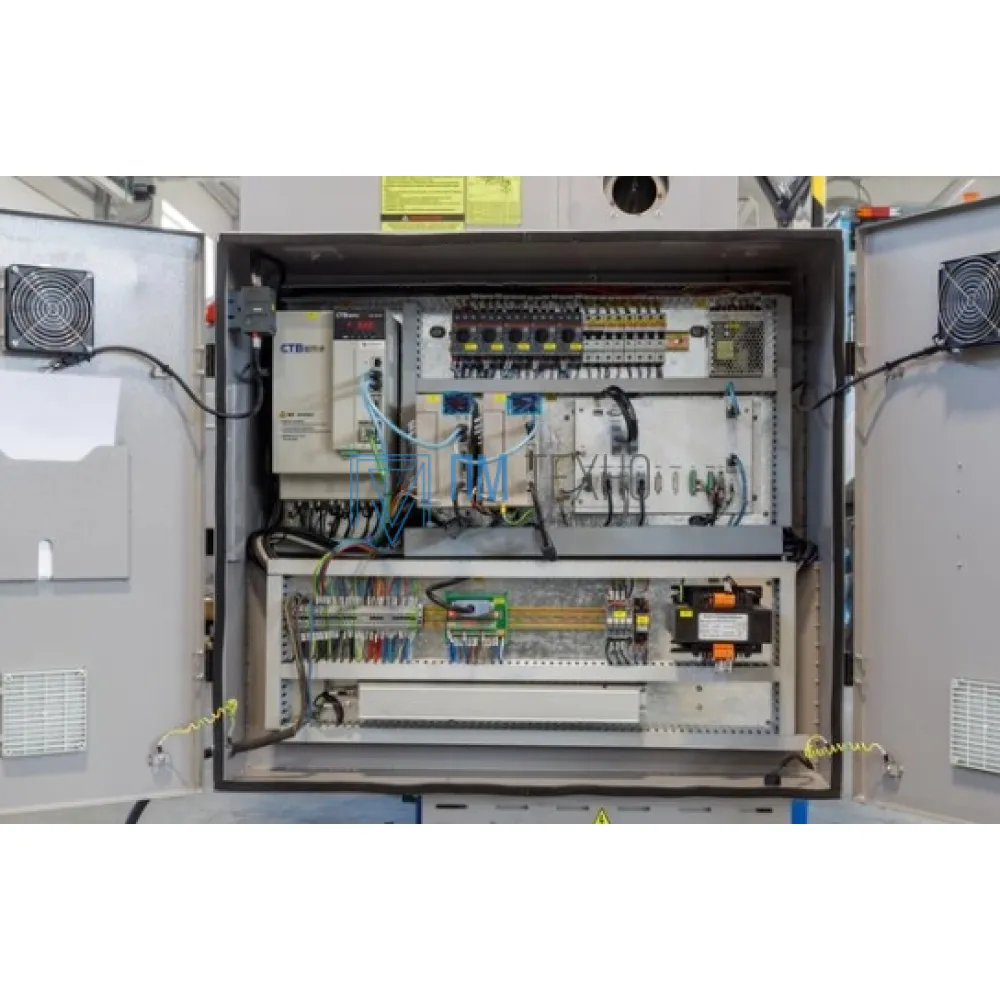

Электрооборудование

Мощность двигателя насоса СОЖ, кВт 0,125
Мощность насоса станции дозаторной смазки, кВт 0,025
Мощность серводвигателей продольн./поперечн. перемещения, кВт 2,3 / 1,5
Мощность серводвигателя главного привода, кВт 11

Габаритные размеры и масса

Габариты, мм 2658 / 3158 / 3658/ 4658 *1157*1362
Масса, кг 2300 / 2500 / 2800 / 3300

Базовая комплектация

абсолютные энергонезависимые датчики координат осей нет

0р.

Уточняйте у менеджера
Производитель: Россия
Артикул: Т-5 про
