Станок токарный с оперативной системой управления Т-СМАРТ Т8

Т8

Описание
Характеристики

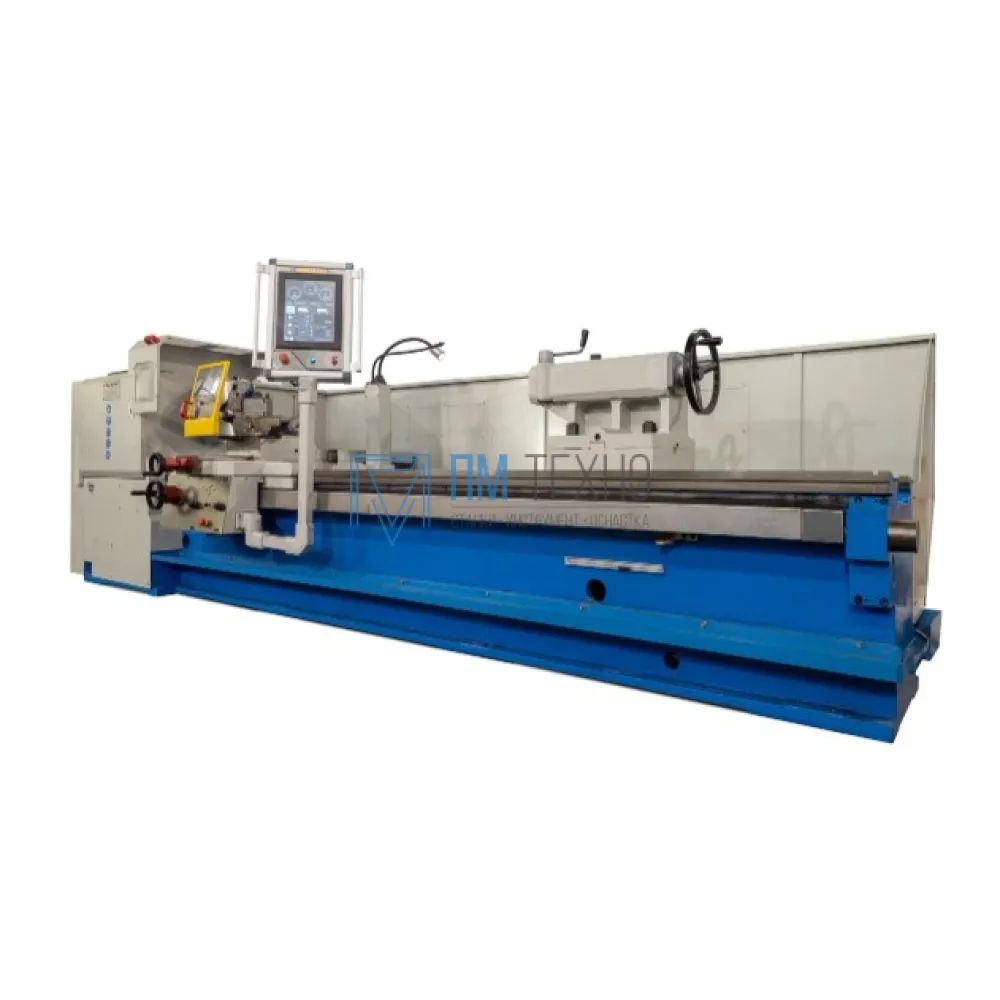

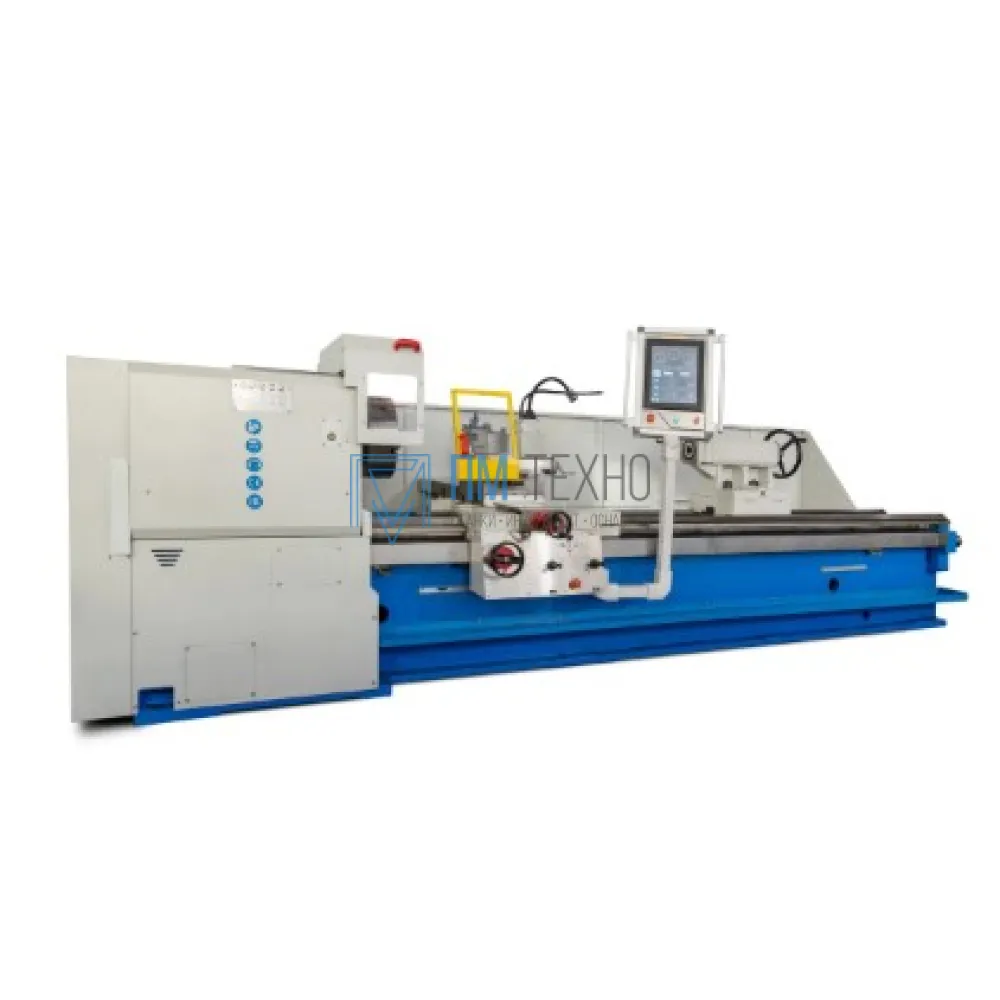

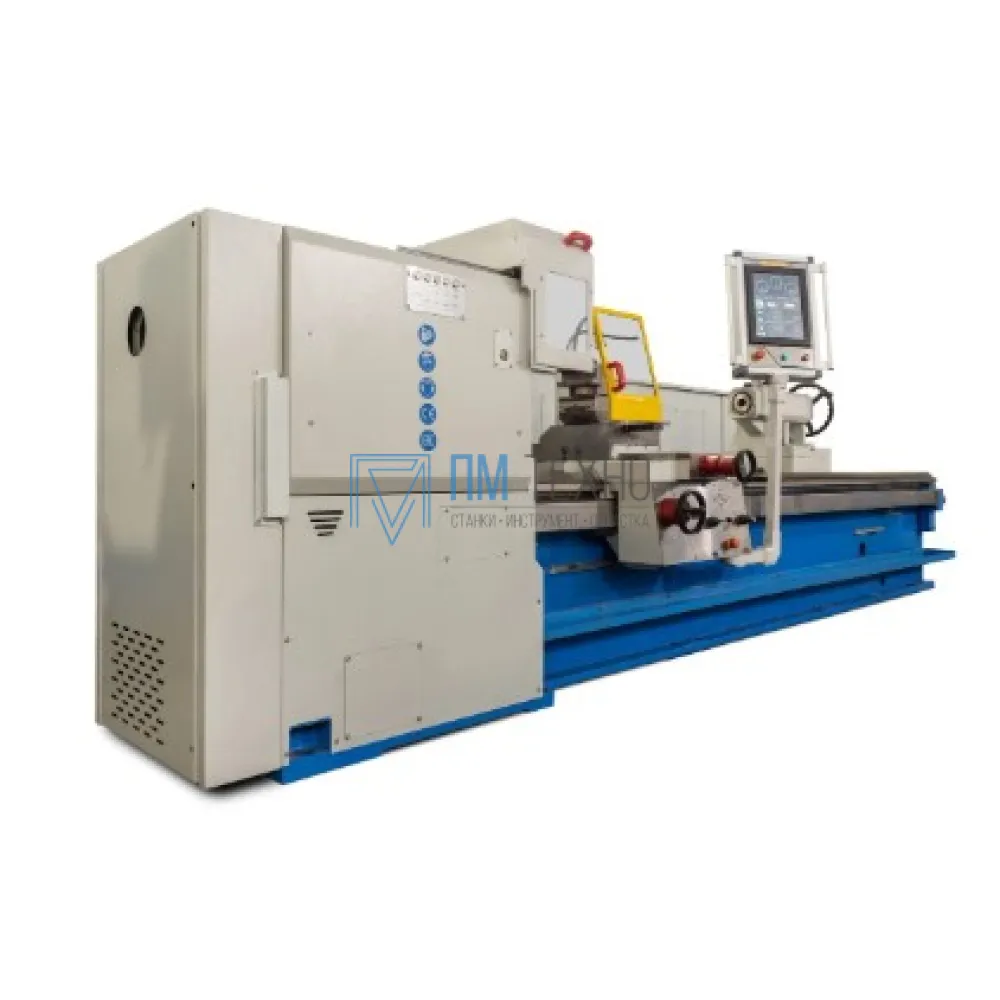

Токарный станок с оперативной системой управления Т-СМАРТ Т8 СТАНДАРТ разработаны в качестве альтернативы универсальному токарному станку 16К40. Благодаря новейшей цифровой системе управления и современной конструкции, с экономической точки зрения токарные станки серии Т-СМАРТ Т8 СТАНДАРТ вне конкуренции. Они незаменимы при производстве мелко и средне серийных деталей на предприятиях малого и среднего бизнеса в условиях дефицита персонала.

При этом станки обладают высокой точностью и производительностью, сравнимой со станками с УЧПУ, они надежны, неприхотливы и просты в эксплуатации.

Помимо новейшей цифровой системы управления, станки серии Т-СМАРТ так же имеют классический вариант управления с помощью маховиков, как на простых универсальных станках.

Преимущества в сравнении с универсальным станком

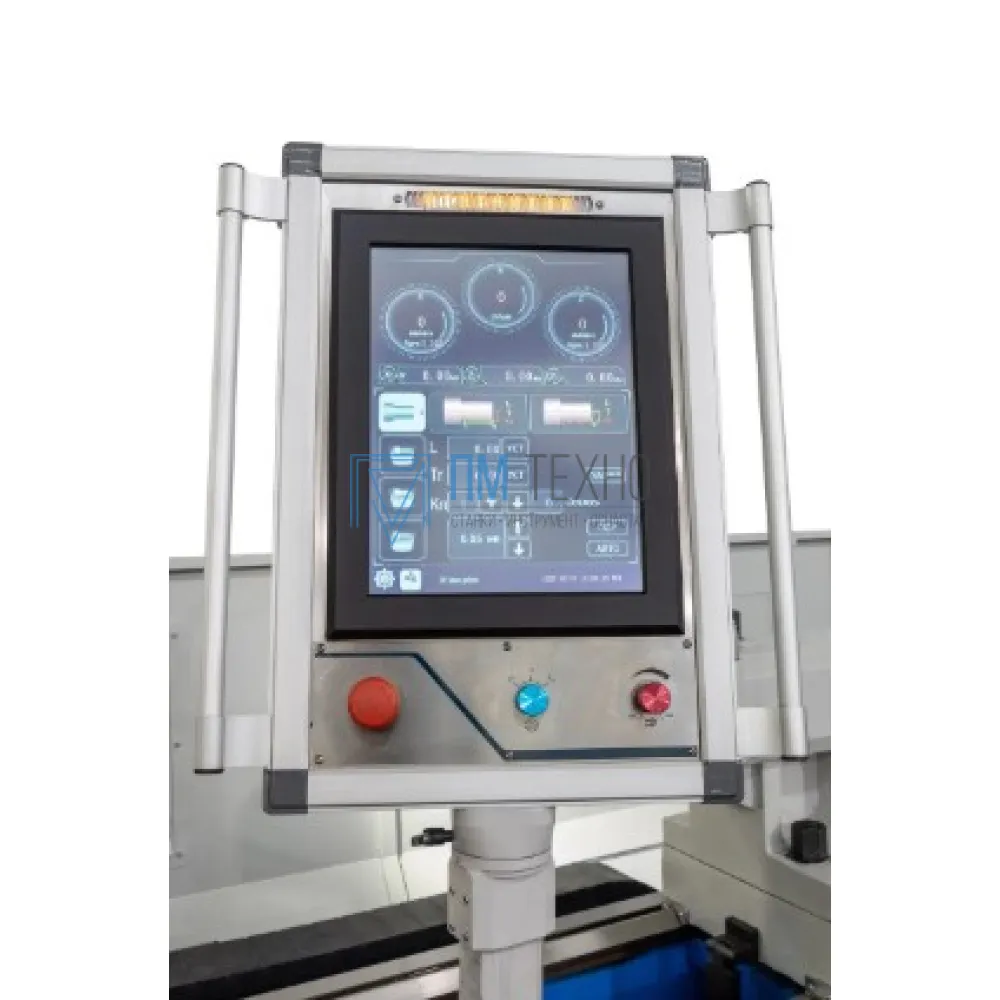

Помимо классической схемы управления, станок Т-СМАРТ Т8 оснащен оригинальной, интуитивно понятной цифровой системой управления, что открывает новые горизонты работы на станках

Высокая точность

Класс точности токарных станков с цифровым управлением DIN 8605, или класс «П» по ГОСТ 8-82.

Упрощение работы

Позволяет работать на станке персоналу, не обладающему высокой квалификацией, необходимой для работы на универсальном токарно-винторезном станке.

Нарезка без переналадки

Забудьте об утомительной переналадке станка, сменных шестернях и конусных линейках. Т-СМАРТ Т8 позволяет с легкостью проводить обработку деталей со сложными профилями, в том числе нарезать трубную резьбу, конусы и различные виды резьб без переналадки станка, благодаря полуавтоматическим циклам.

Больше производительность

За счет цифровой системы управления и использования приводов подач появилась возможность работы в полуавтоматических циклах. Благодаря этому станки серии Т-СМАРТ до 400% более производительны в сравнении с обычным универсальным токарным станком.

Для обслуживания токарных станков с цифровым управлением не требуются программисты!

Функциональные возможности станка Т-СМАРТ Т8 СТАНДАРТ

Токарная обработка по наружному и внутреннему диаметру
Торцевание
Нарезание внешних резьб, в том числе и конических
Нарезание внутренних резьб, в том числе и конических
Точение конусов
Функция поддержки постоянной скорости резания (CSS)

Варианты установки инструмента

Количество фиксированных позиций резцедержателя 4 или 6

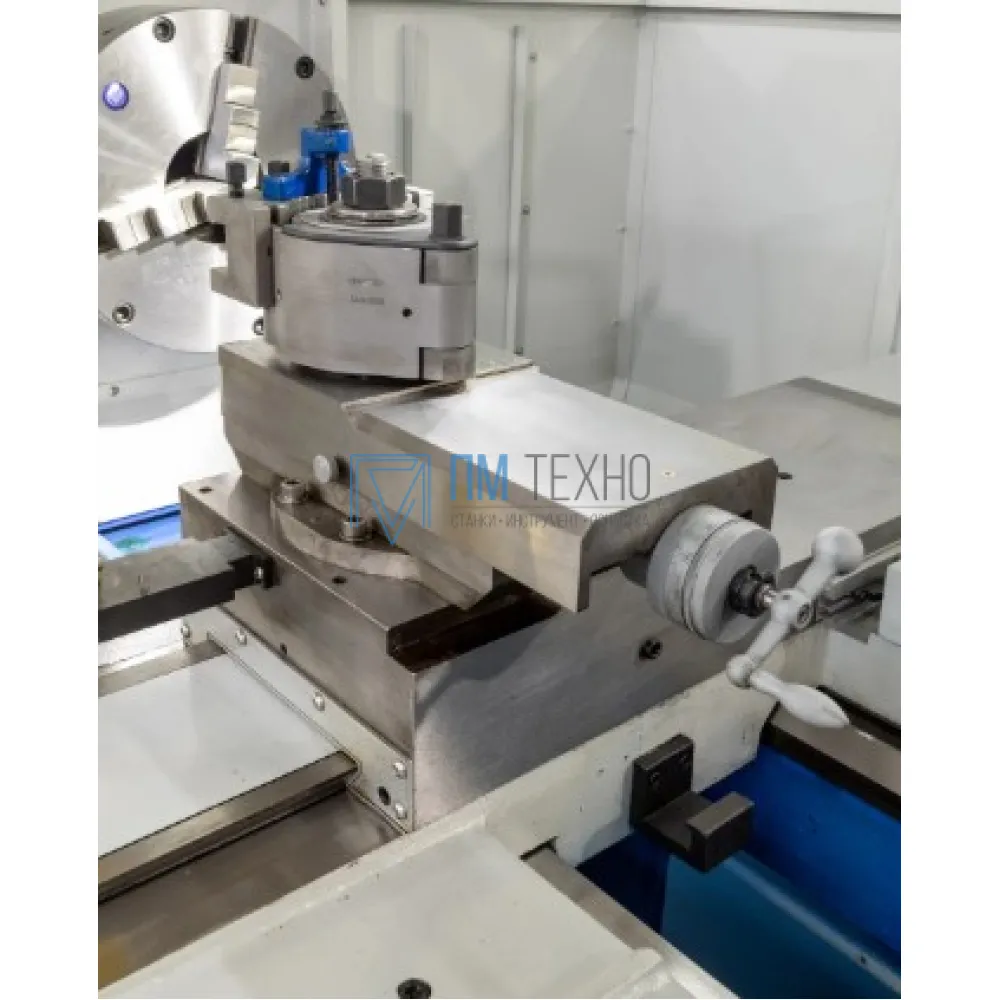

Тип установленного резцедержателя в базовом исполнении MULTI SUISSE Быстросменный резцедержатель картриджного типа с ручной сменой картриджа

Поддерживаемые автоматические циклы и функции

коррекция на инструмент нет
нарезание внешних резьб, в том числе и конических есть
нарезание внутренних резьб, в том числе и конических есть
относительная/абсолютная система координат в программе обработки только относительная
программирование в G-кодах нет
сохранение в памяти последовательности отработанных циклов нет
токарная обработка по внутреннему диаметру есть
токарная обработка по наружному диаметру есть
торцевание есть
точение конусов есть
точение сфер и полусфер нет
функция задания сбега резьбы нет
Функция поддержки постоянной скорости резания (CSS) есть
циклы сверления нет
электронные ограничители перемещения нет

Характеристики

Вид товара Токарно-винторезные станки

Размерные параметры

Длина изделия, устанавливаемого в центрах, мм 1500/3000/5000
Наибольшее поперечное перемещение каретки, мм 420
Наибольшее продольное перемещение каретки, мм 1350/2850/5000
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 800
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 480
Наибольшее перемещение резцовых салазок, мм 200

Силовые параметры

Макс. крутящий момент на шпинделе, Нм 1000 (1450)
Мощность серводвигателей продольн./поперечн. перемещения, кВт 2,0 / 3,0
Мощность серводвигателя главного привода, кВт 15 (22)
Наибольшие размеры резца, мм 32 х 32
Пиковый крутящий момент эл.двигателей приводов подач Z/X, Нм 48 (140) / 19 (57) при 2000 Об/мин

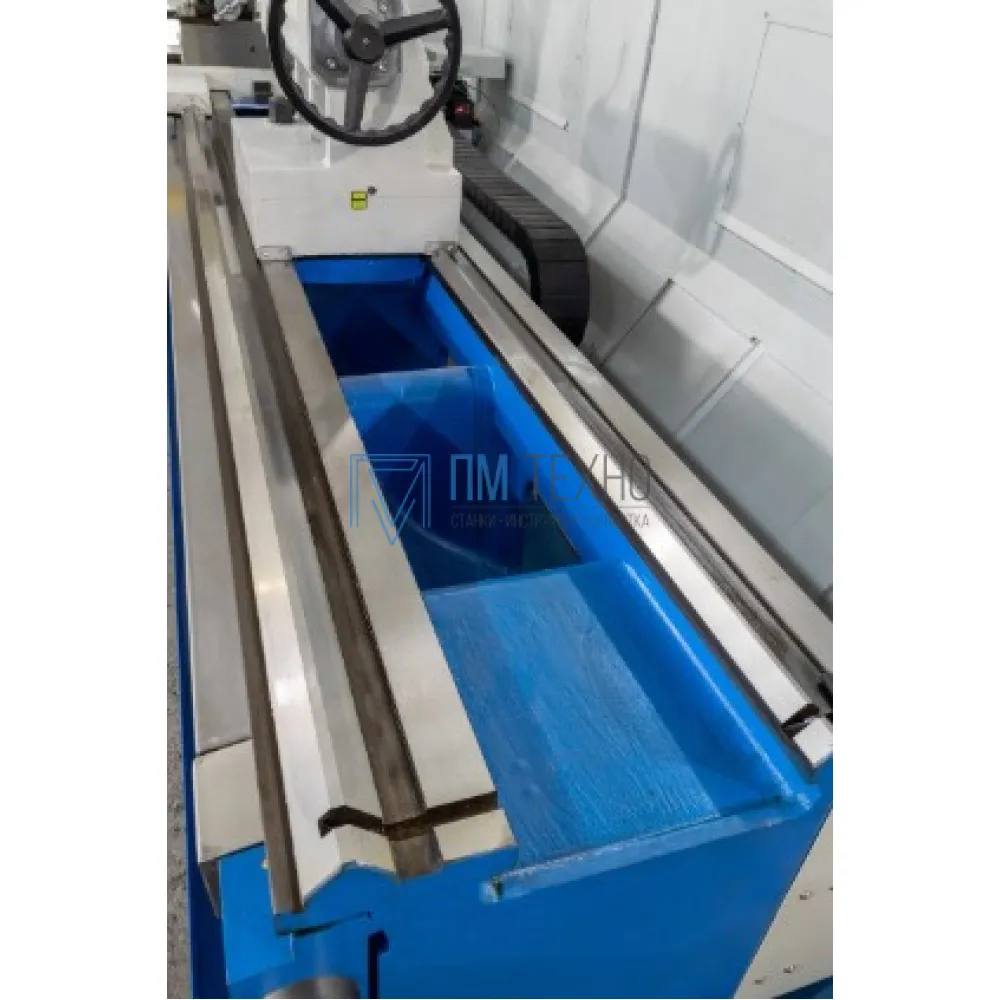

Ширина станины, мм 600

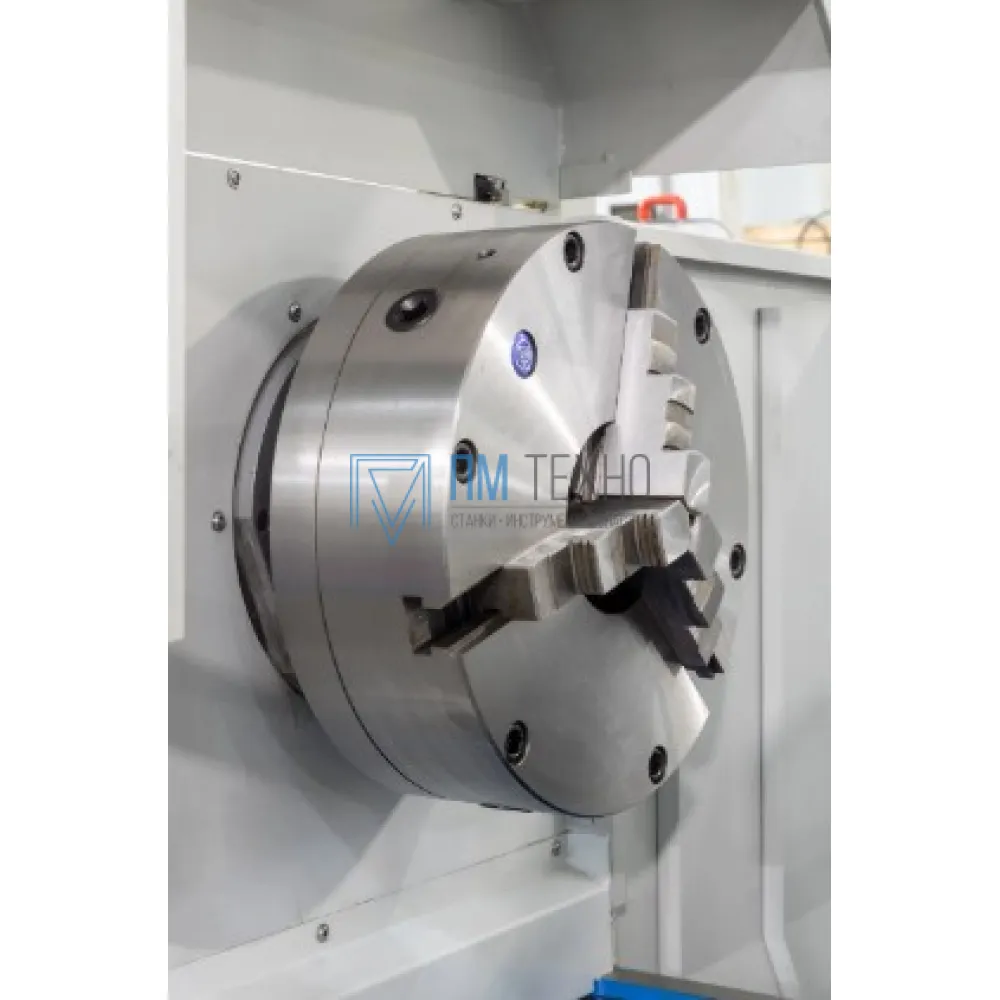

Шпиндель

Внутренний конус в шпинделе передней бабки шпиндельной Метрический 120 (140)
Диаметр цилиндрического отверстия в шпинделе передней бабки, мм 105 / 130
Количество ступеней частот вращения 3
Конец шпинделя передней бабки по стандарту ISO 702/1 А2 - 11
Пределы частот вращения шпинделя, об/мин 10 - 1000

Диапазоны подач и нарезанее резьб

Пределы рабочих поперечных подач суппорта, мм/об (кол-во подач) 0,025 - 10,0
Пределы рабочих продольных подач суппорта, мм/об (кол-во подач) 0,025 - 10,0
Пределы шагов обраб. дюймовых резьб, число ниток/дюйм (кол-во) 112 - 0,5
Пределы шагов обраб. модульных резьб, модуль (кол-во) 0,25 - 20
Пределы шагов обраб. питчевы резьб, питч диаметральный (кол-во) 72 - 2
Пределы шагов обрабатываемых метрических резьб, мм (кол-во) 0,25 - 80

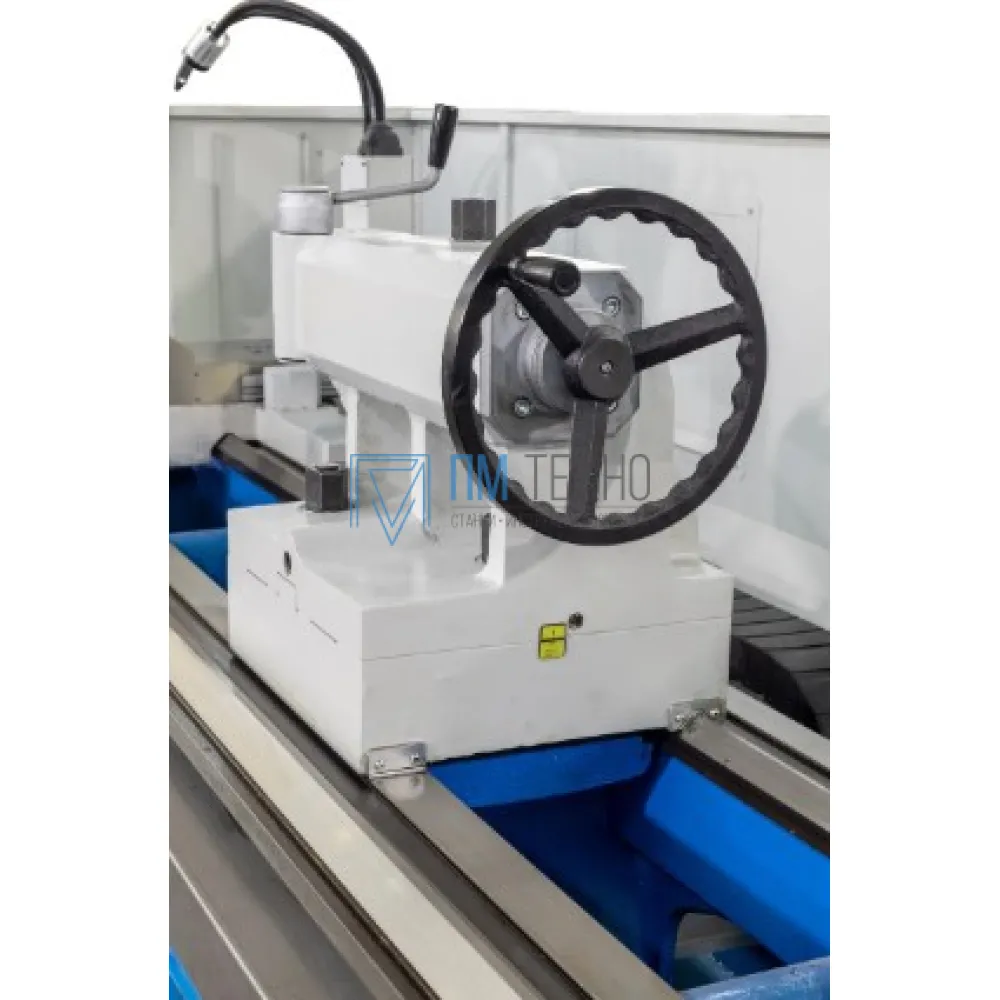

Задняя бабка и пиноль

Внутренний конус в пиноли задней бабки Морзе 5
Диаметр пиноли задней бабки, мм 100
Максимальный вылет пиноли, мм 100

Точностные параметры

Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) П (DIN8605)
Класс точности установленных ШВП С5

Прочие параметры и особенности

абсолютные энергонезависимые датчики координат осей нет
Мощность двигателя насоса СОЖ, кВт 0,25
Производительность насоса подачи СОЖ, л/мин 50

Габаритные размеры и масса

Габариты, мм 3610 / 5110 / 7200*1997/1850
Масса, кг 5100/ 5600 / 6800
