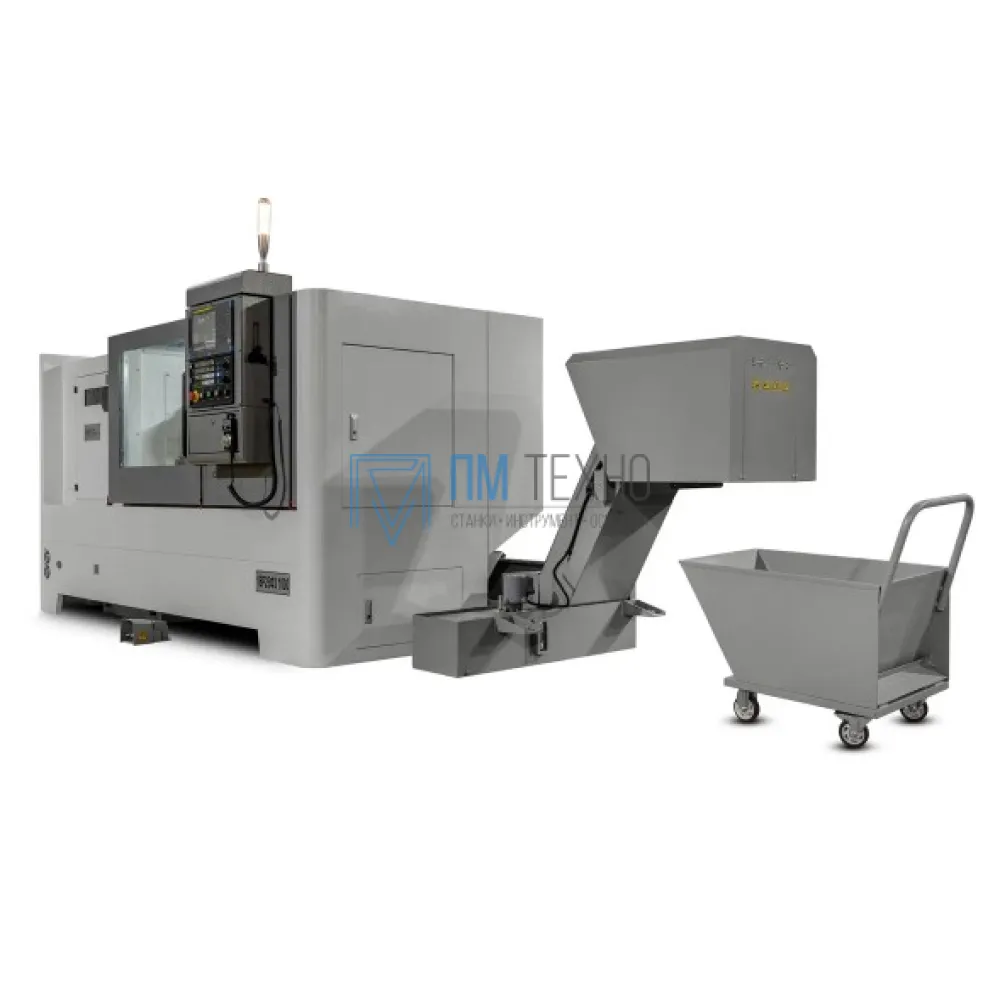

Токарный станок с ЧПУ 16Р25Ф3

16Р25Ф3

Описание
Характеристики

Токарные станки с ЧПУ серии 16Р25Ф3 предназначаются для токарной обработки заготовок (тел вращения) со ступенчатым и простым криволинейным профилями, а также для операций резьбонарезания.

Станки применяется в условиях единичного и мелкосерийного производства в машиностроительных цехах и других отраслях промышленности.

Токарные станки серии 16Р25Ф3 поставляются следующих типоразмеров: с РМЦ 1000, 1500, 2000, 3000 мм.

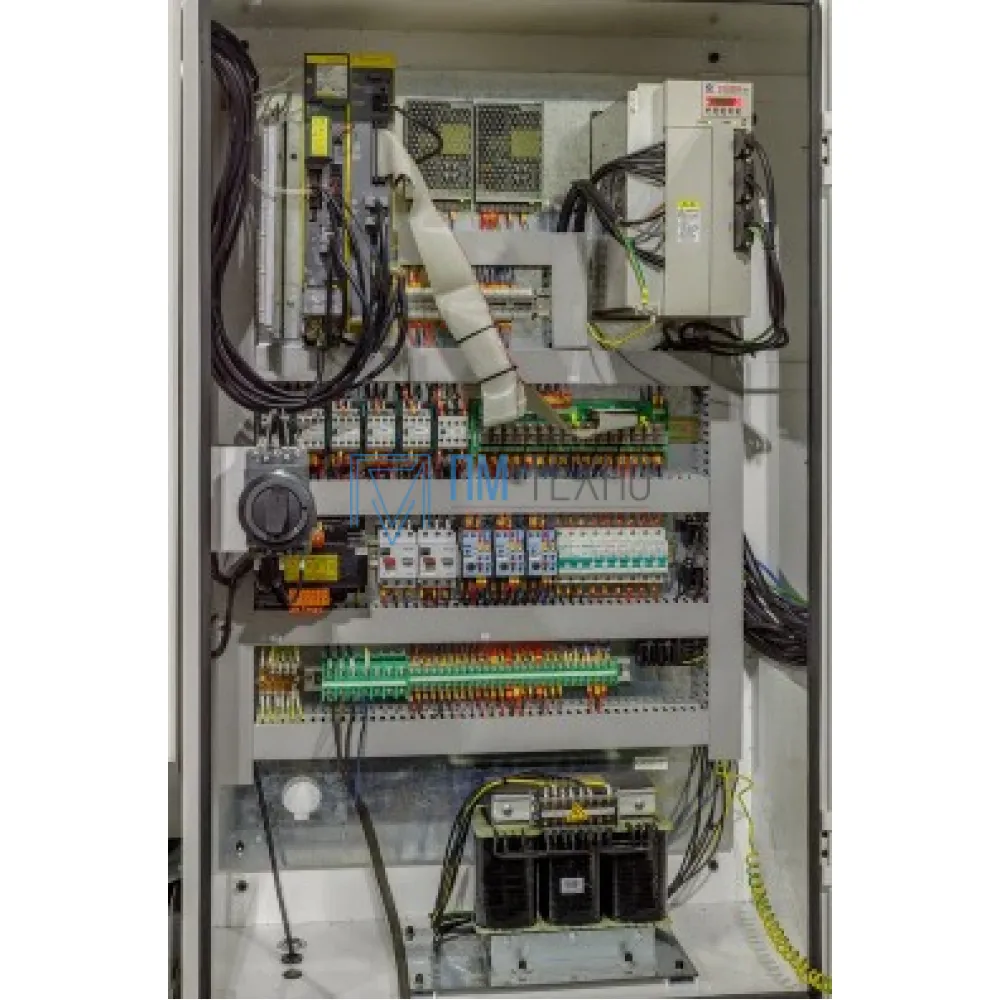

Система ЧПУ

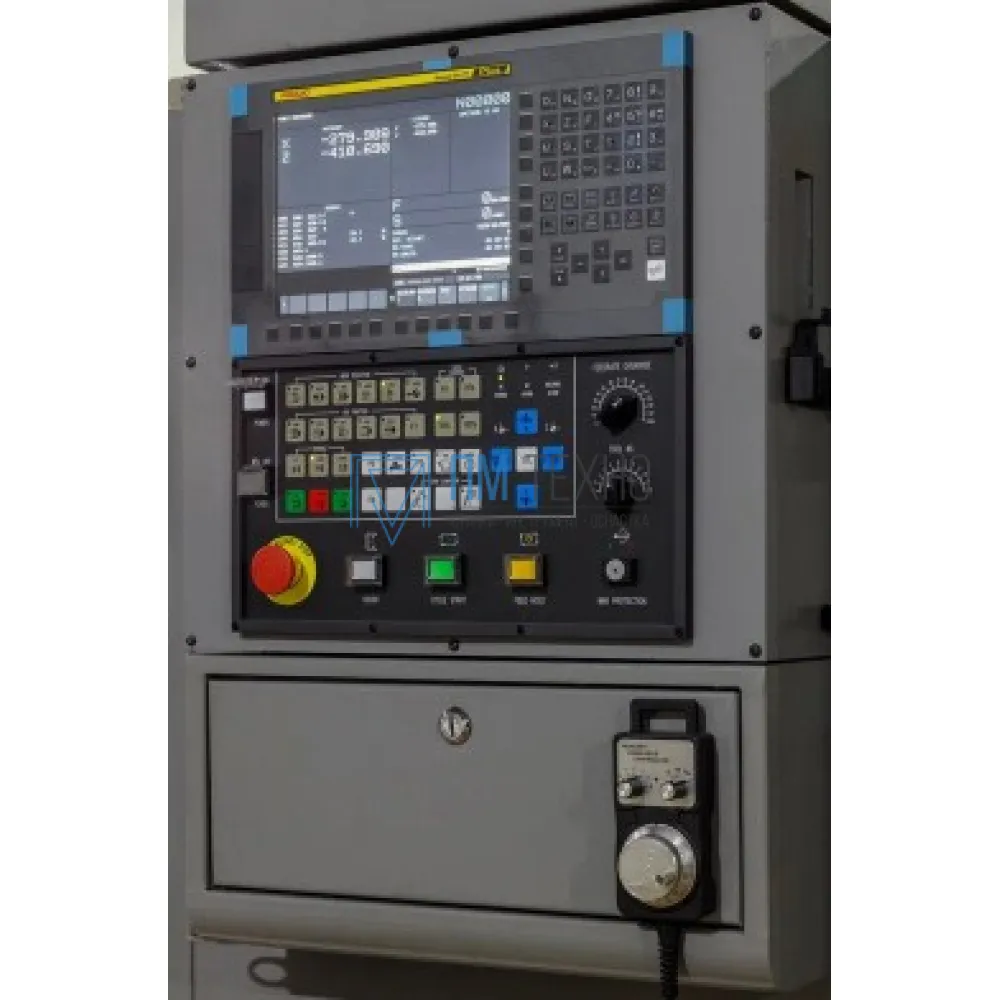

Станок оснащается системой ЧПУ FANUC или “БалтСистем” NC 230 (NC210 UEFI)
Высокая надежность;
помехозащищенность;
малое потребление мощности;
техническая поддержка;
проста в использовании;

Особенности конструкции:

Токарный станок с ЧПУ 16Р25Ф3 обладает высокопрочной чугунной станиной с термообработанными шлифованными направляющими. Это обеспечивает длительный срок службы и повышенную точность обработки. Привод главного движения, включающий главный двигатель 7,5/11 кВт и шпиндельную бабку, обеспечивает высокий крутящий момент. Высокоточный шпиндель с отверстием диаметром 80 мм позволяет обрабатывать детали из пруткового материала. Надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z.

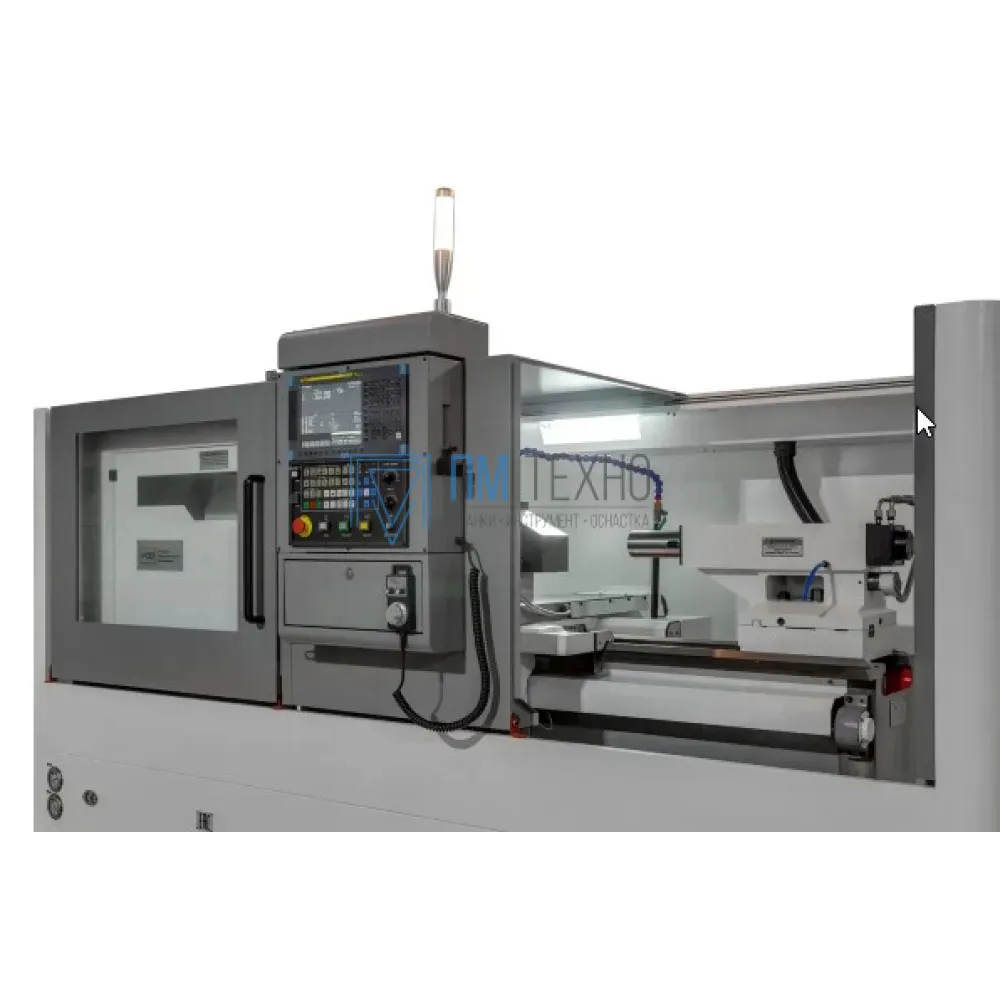

Управление

Программа перемещений инструмента, управление главным приводом и вспомогательные команды вводятся в память системы управления с клавиатуры пульта оператора, а так же с кассеты внешней памяти и могут корректироваться с пульта оператора ЧПУ с визуализацией на панели цифровой индикации.

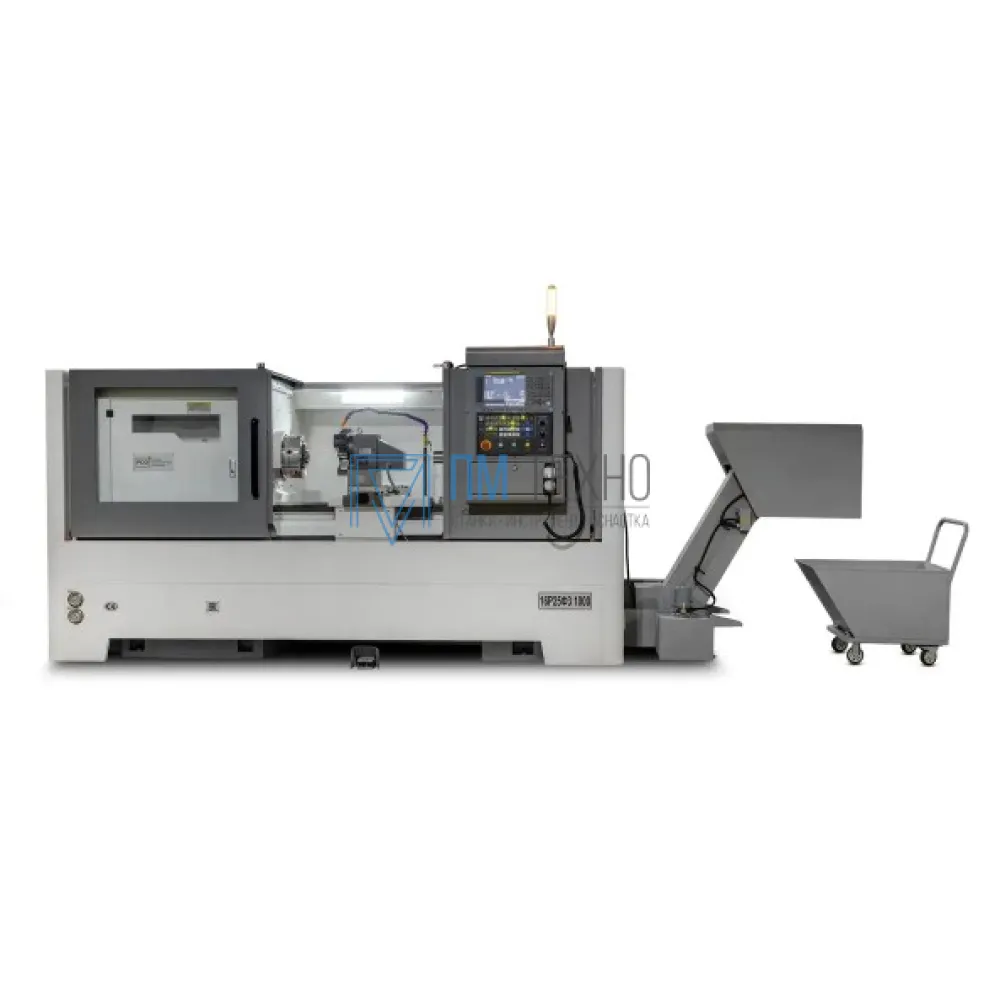

16Р25Ф3 имеет массивное основание с окном для схода стружки и проем для установки транспортера стружки.

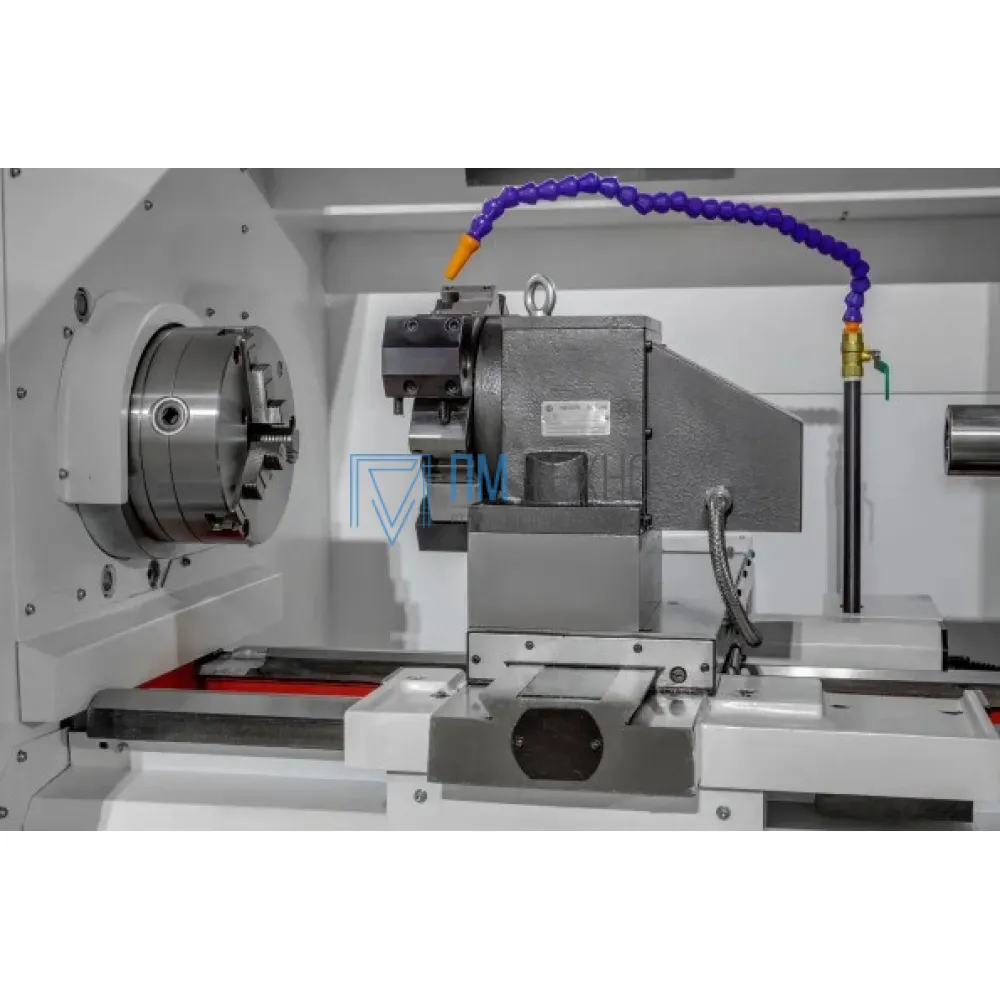

Револьверная головка

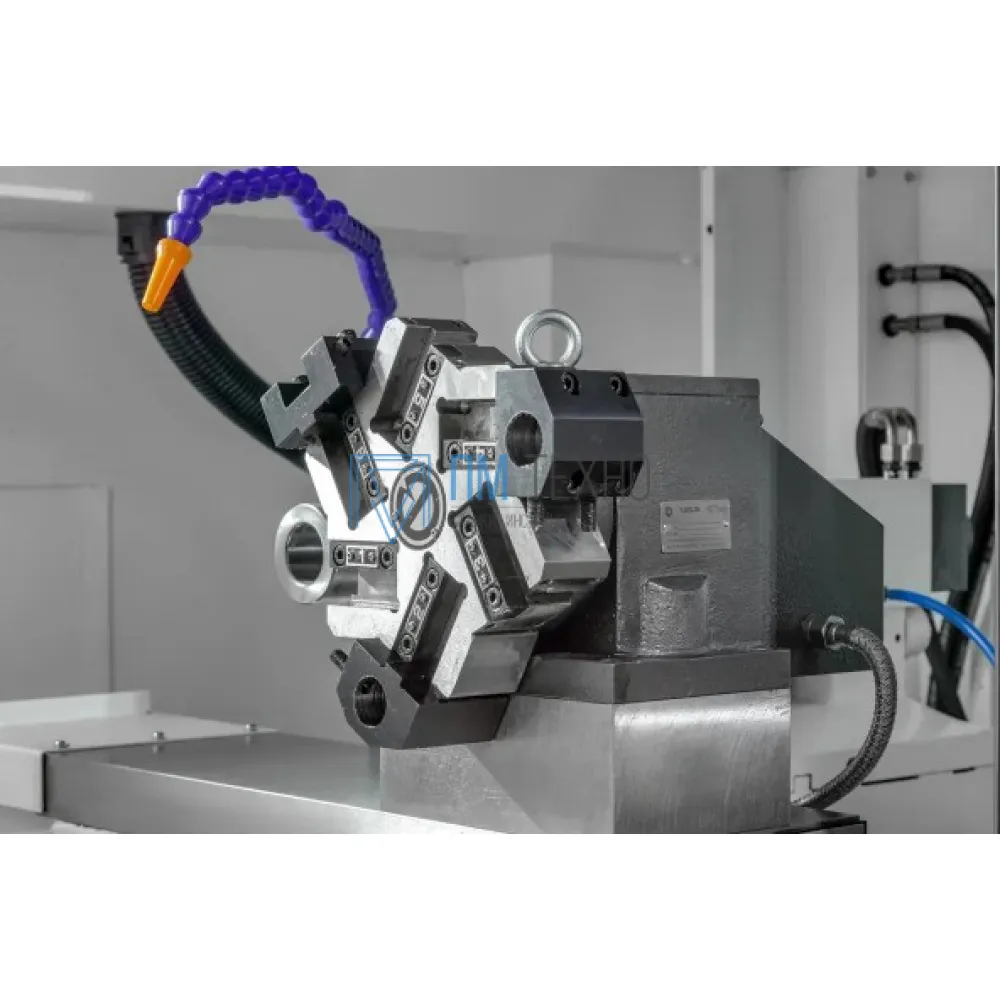

Токарный станок с ЧПУ 16Р25Ф3 оснащается 4 позиционной револьверной головкой Pragatti BTP80 в стандартной комплектации или 6/8 опция. Что обеспечивает:

Высокую точность позиционирования;
Высокую жесткость фиксации в процессе резания;
Плавность перемещения без подъема;
Быструю смену инструмента.

Варианты установки инструмента

Тип установленного резцедержателя в базовом исполнении С вертикальной осью вращения

Характеристики

Вид товара Токарно-винторезные станки с ЧПУ
Наибольшая длина заготовки, мм 840 / 1340 / 1840 / 2840
Наибольшая длина обработки, мм 700 / 1200 / 1700 / 2700
Напряжение питания, В 380
РМЦ 1000 / 1500 / 2000 / 3000
Система ЧПУ БалтСистем NC 230 (NC210 UEFI) * возможна установка Fanuc
Тип направляющих Скольжения

Размерные параметры

Наибольшее поперечное перемещение каретки, мм 282
Наибольшее продольное перемещение каретки, мм 900 / 1400 / 1900 / 2900
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 560
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 330

Силовые параметры

Наибольшие размеры резца, мм 32 x 32
Ширина станины, мм 400

Шпиндель

Внутренний конус шпинделя Метрический 80, 1:20
Диаметр 3-х кулачкового ручного токарного патрона, мм 250
Диаметр отверстия в шпинделе, мм Ø80
Количество ступеней частот вращения Бесступенчатая
Мощность электродвигателя привода главного шпинделя, кВт 7,5 / 11 (опция 11 / 15)
Пределы частот вращения шпинделя, об/мин 4 / 27 - 135, 55 - 270, 160 - 805, 325 - 1630
Фланцевый конец шпинделя по DIN 55027 A2 - 8

Перемещение рабочих органов

Диаметр/шаг ШВП по оси Z, мм 50 / 6
Мощность сервомоторов осей Z / X, кВт 2,8 / 1,8
Рабочие подачи по осям Z / X, мм/мин 0~6000
Ускоренные подачи по осям Z / X, м/мин 2023-08-10 0:00:00

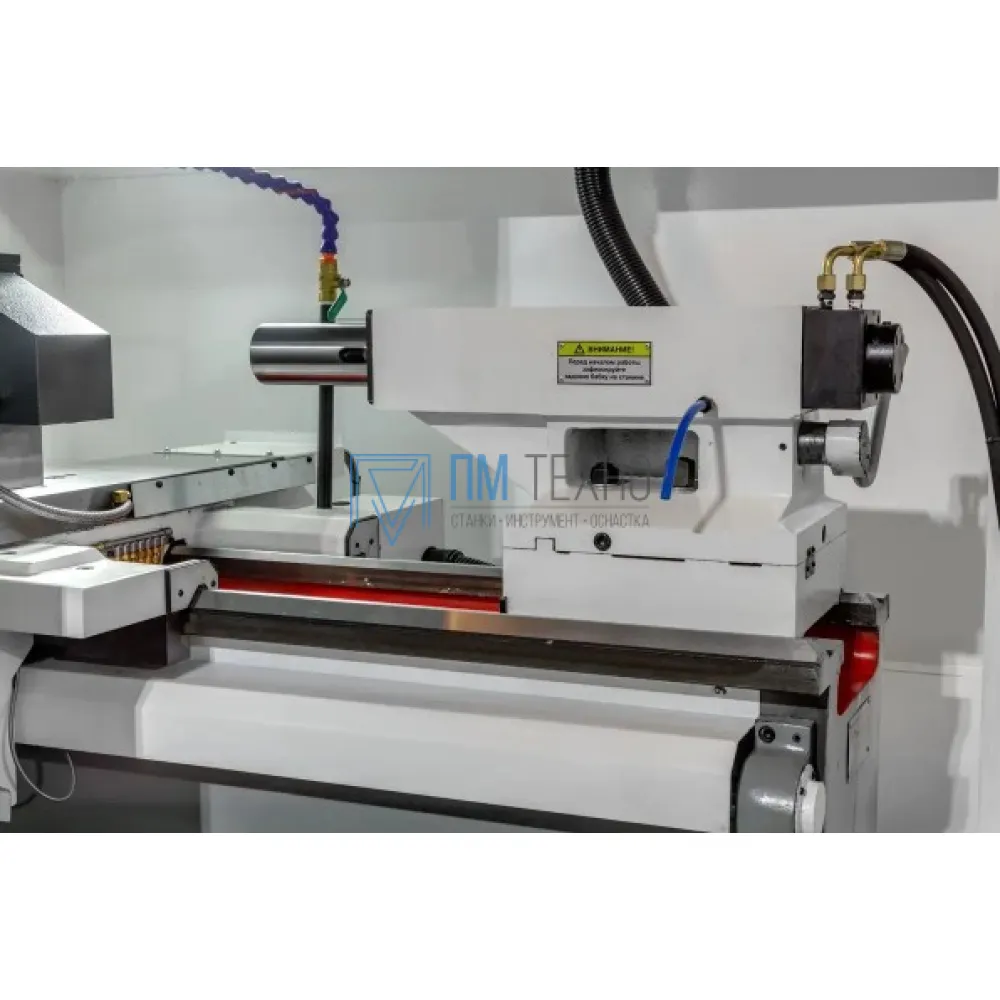

Задняя бабка и пиноль

Внутренний конус в пиноли задней бабки Морзе 5
Диаметр пиноли задней бабки, мм 75
Максимальный вылет пиноли, мм 150

Точностные параметры

Точность повторного позиционирования по осям X/Z, мм ±0,005 / ±0,010
Точность позиционирования по осям X/Z, мм ±0,010 / ±0,015
Шероховатость обработки Ra для стали и чугуна, мкм ≤1,6

Прочие параметры и особенности

Тип станины Горизонтальная

Габаритные размеры и масса

Габариты, мм 2500 / 3000 / 3500 / 4500 x 1200 x 1520
Масса, кг 3000 / 3600 / 4100 / 4700

0р.

На складе
Производитель: Россия
Артикул: 16Р25Ф3
