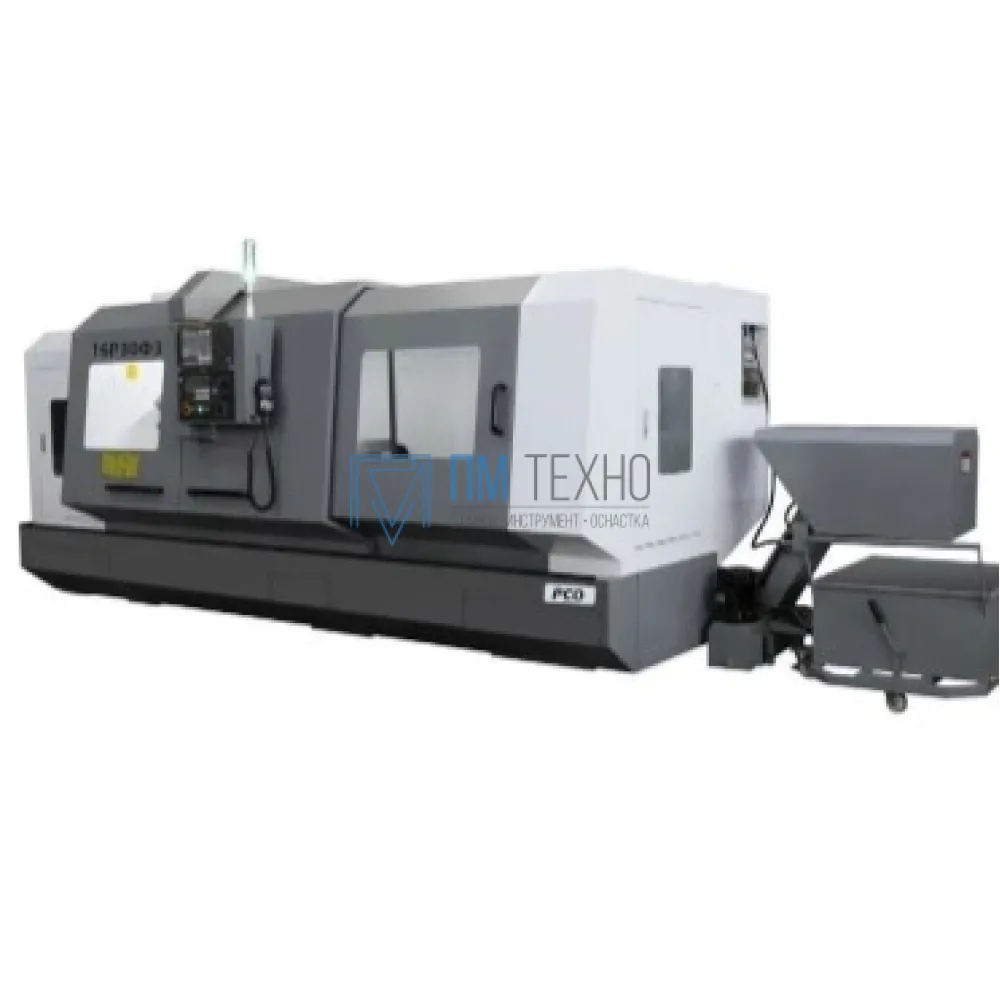

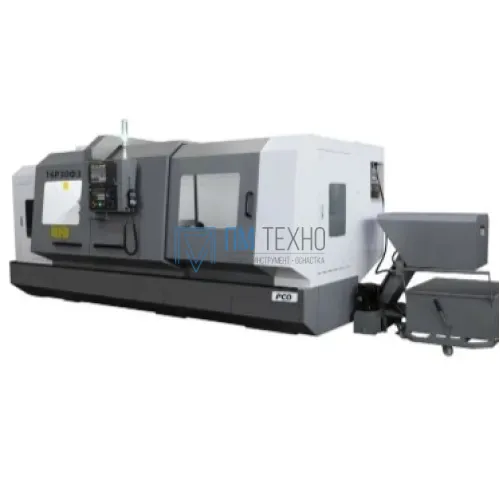

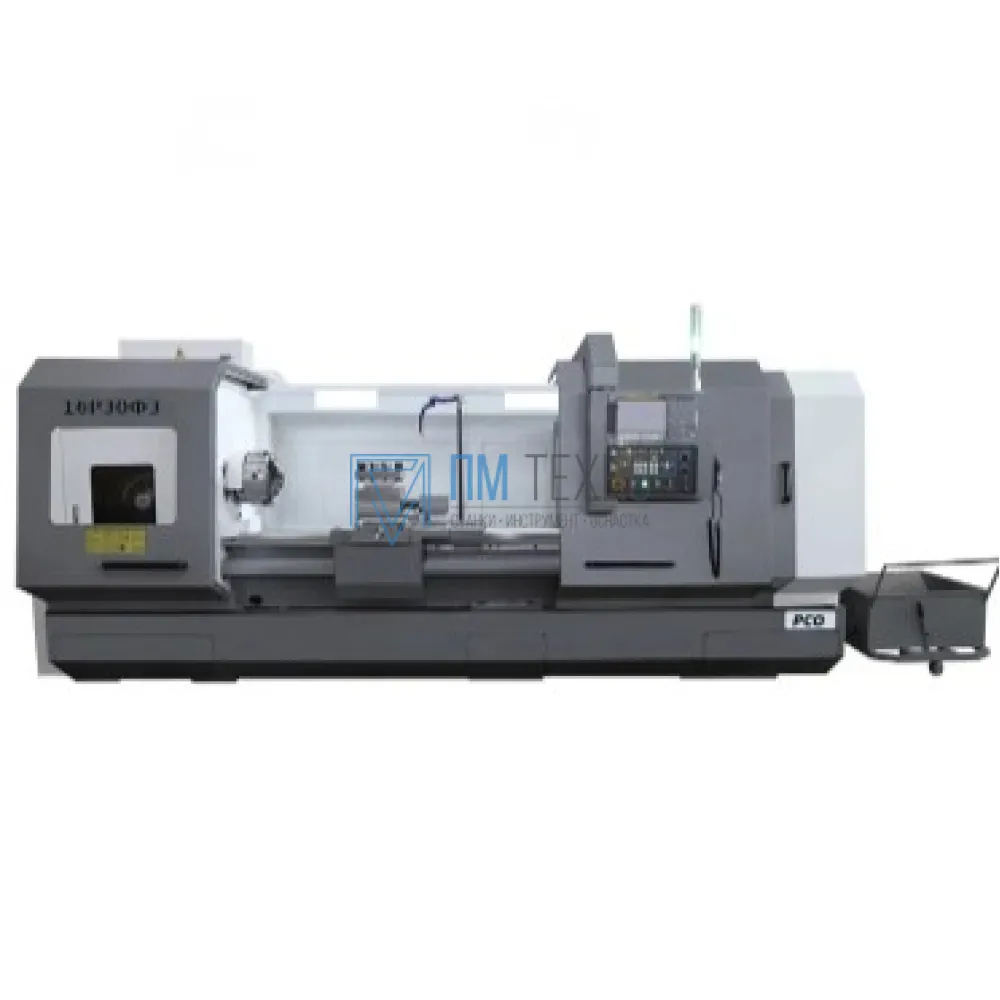

Токарный станок с ЧПУ 16Р30Ф3

16Р30Ф3

Описание
Характеристики

Мощный токарный станок с ЧПУ 16Р30Ф3 с прямой станиной, предназначен для токарной обработки крупногабаритных деталей максимальным весом до 1,5 тонн со ступенчатым и простым криволинейным профилями, а также для операций резьбонарезания.

токарной обработки заготовок (тел вращения)

Токарный станок с ЧПУ 16Р50Ф3 поставляется следующих типоразмеров: 1000, 1500, 2000, 3000 мм.

Надежность

Цельнолитая конструкция станины, усиленная ребрами жесткости, гарантирует длительный срок эксплуатации без потери точностных характеристик и соответствует всем современным требованиям ГОСТ. Обеспечивает жесткость и виброустойчивость.

Обработка деталей

Направляющие скольжения высокой жесткости позволяют вести токарную обработку со снятием больших припусков.

Работа на высоких скоростях резания с применением резцов из быстрорежущей стали.

Бесступенчатая регулировка частот вращения шпинделя внутри диапазона повышает производительность обработки за счет точной настройки оптимальной по режимам резания скорости.

ЧПУ

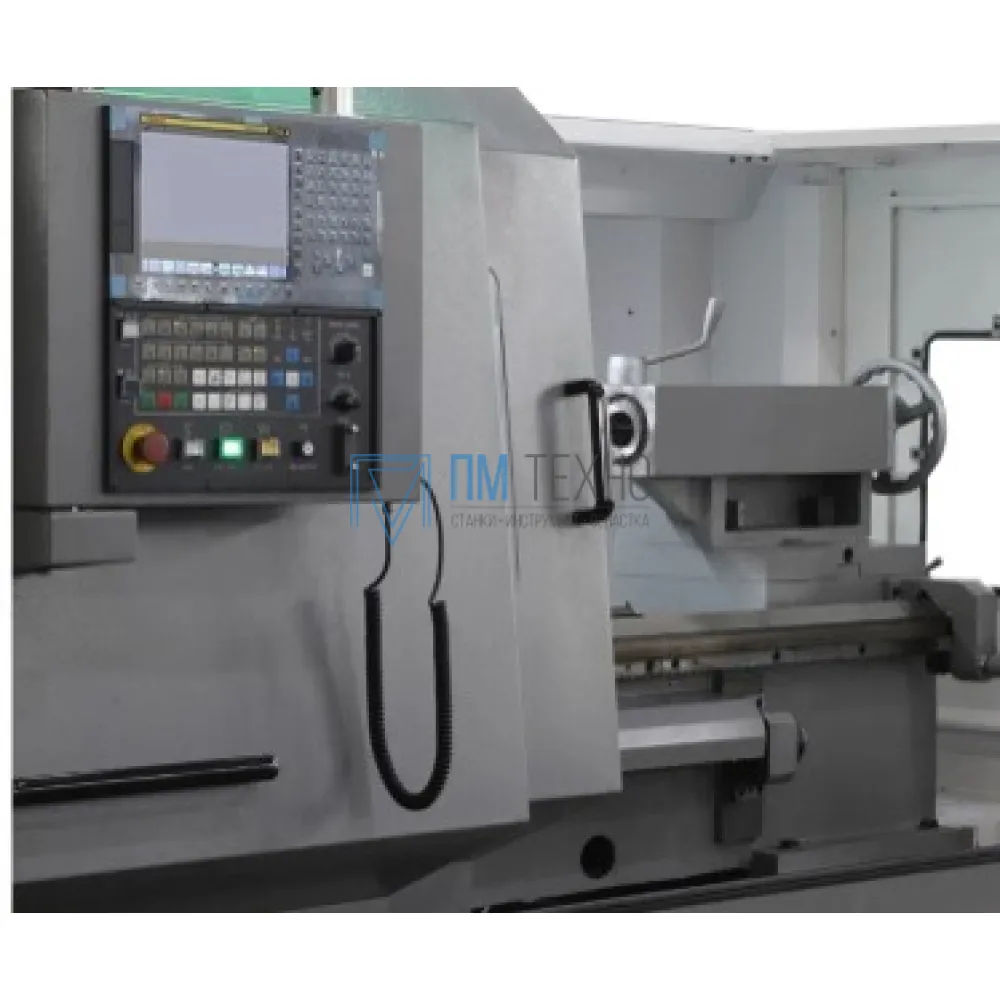

Станок оснащается системой ЧПУ FANUC или “БалтСистем” NC 230 (NC210 UEFI)

Высокая надежность;
помехозащищенность;
малое потребление мощности;
техническая поддержка;
проста в использовании.

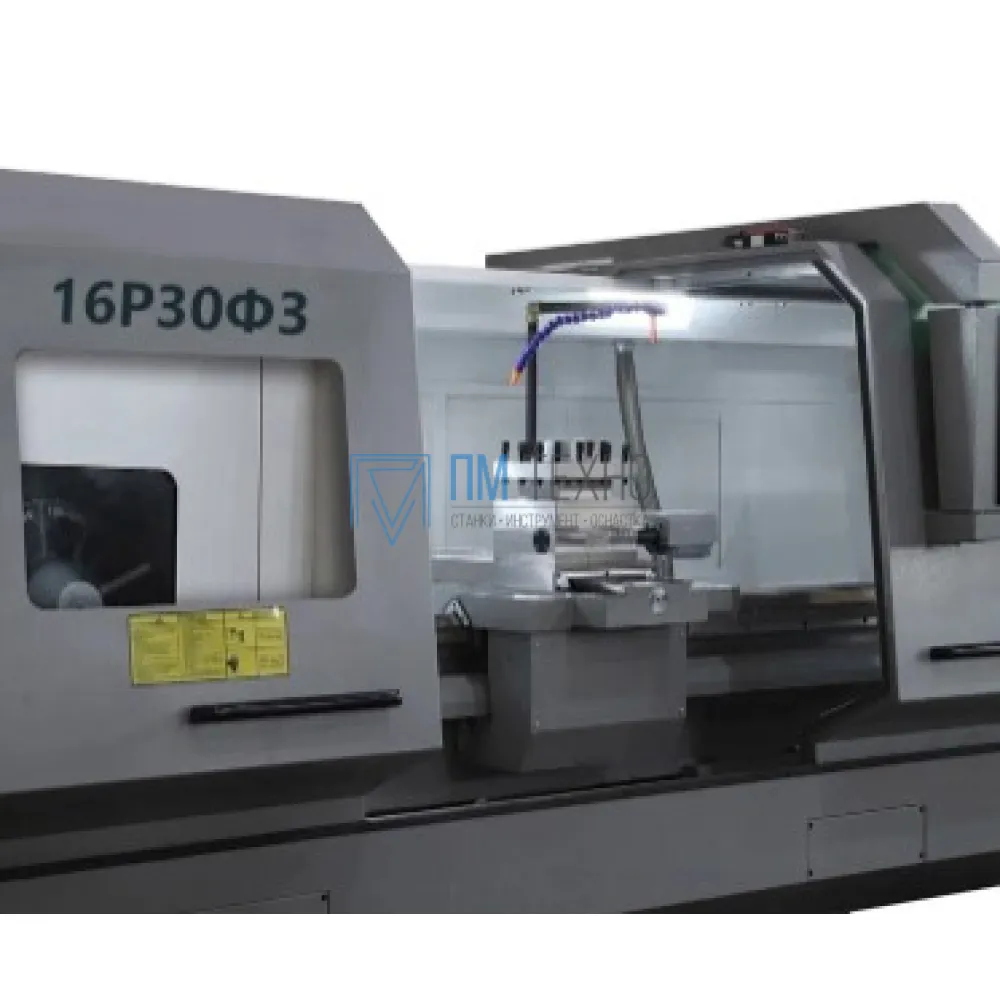

Варианты установки инструмента

Тип установленного резцедержателя в базовом исполнении С вертикальной осью вращения

Револьверная головка

Кол-во инструментальных гнезд, шт. 4
Сечение державки резца, мм 40 х 40
Тип револьверной головки электромеханическая, с вертикальной осью вращения

Характеристики

Вид товара Токарно-винторезные станки с ЧПУ
Максимальный вес заготовки, кг 1500
Наибольшая длина заготовки, мм 840 / 1340 / 1840 / 2840
Наибольшая длина обработки, мм 1000 / 1500 / 2000 / 3000
Напряжение питания, В 380
Система ЧПУ БалтСистем NC 230 (NC210 UEFI) * возможна установка Fanuc
Тип направляющих Скольжения

Размерные параметры

Наибольшее поперечное перемещение каретки, мм 282
Наибольшее продольное перемещение каретки, мм 900 / 1400 / 1900 / 2900
Наибольший диаметр заготовки, устанавливаемый над станиной, мм 630
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 360

Силовые параметры

Наибольшие размеры резца, мм 32 x 32
Ширина станины, мм 560

Шпиндель

Внутренний конус шпинделя 1:20

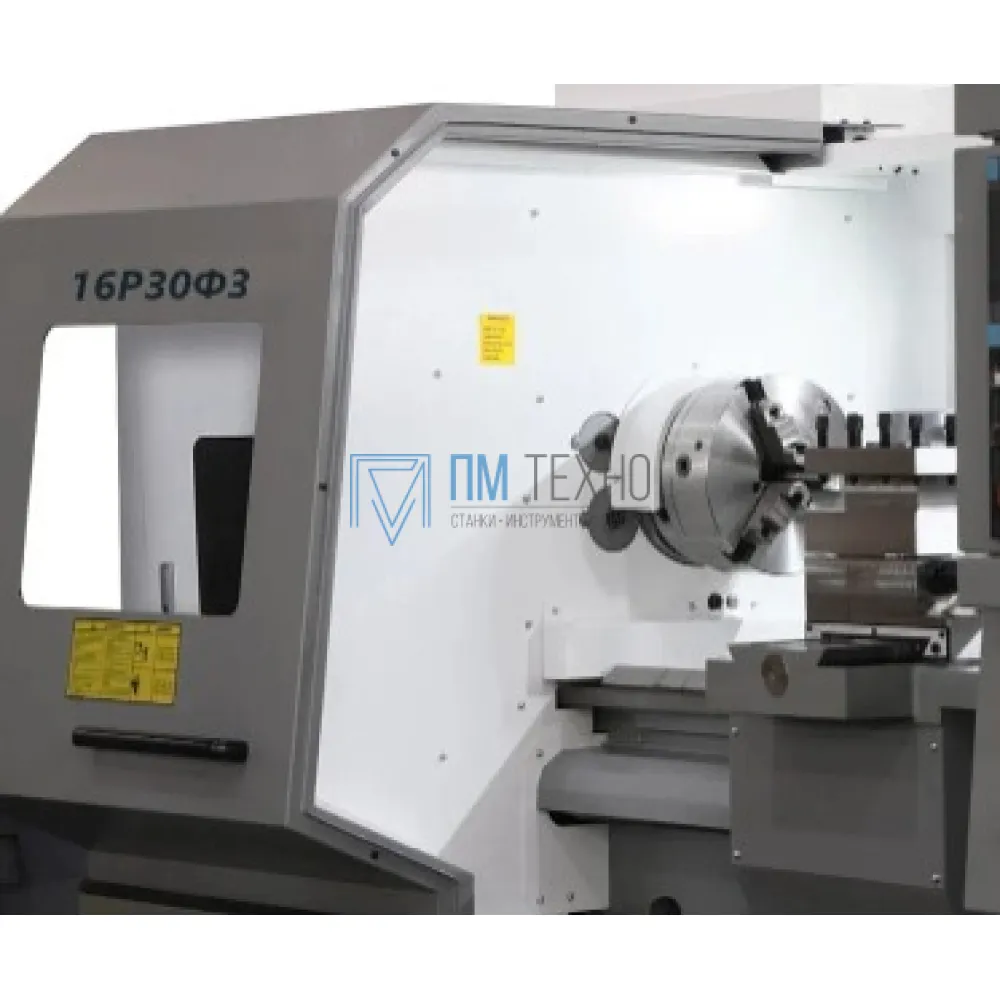

Диаметр 3-х кулачкового ручного токарного патрона, мм 325
Диаметр отверстия в шпинделе, мм Ø105
Кол-во и диапазон частот вращения шпинделя, об/мин 4 / 40 - 1000
Количество ступеней частот вращения Бесступенчатая
Мощность электродвигателя привода главного шпинделя, кВт 11 (опция 15)
Пределы частот вращения шпинделя, об/мин 4 / 27 - 135, 55 - 270, 160 - 805, 325 - 1630
Регулировка частот вращения шпинделя внутри диапазона Бесступенчатая
Фланцевый конец шпинделя по DIN 55027 D11
Частоты вращения шпинделя внутри диапазонов, об/мин 40 - 105, 80 - 205, 195 - 500, 385 - 1000

Перемещение рабочих органов

Максимальный ход каретки по оси Z, мм 900 / 1400 / 1900 / 2900
Максимальный ход суппорта по оси X, мм 440
Ускоренные подачи по осям Z / X, м/мин 10 / 8

Задняя бабка и пиноль

Внутренний конус в пиноли задней бабки Морзе 5
Диаметр пиноли задней бабки, мм 100
Максимальный вылет пиноли, мм 150

Прочие параметры и особенности

Мощность двигателя насоса СОЖ, кВт 0,37
Производительность насоса подачи СОЖ, л/мин 25
Тип станины Горизонтальная

Габаритные размеры и масса

Габариты, мм 3200 / 3700 / 4200 / 5200 x 1660 x 1820
Масса, кг 5080 / 5380 / 5680 / 6280
