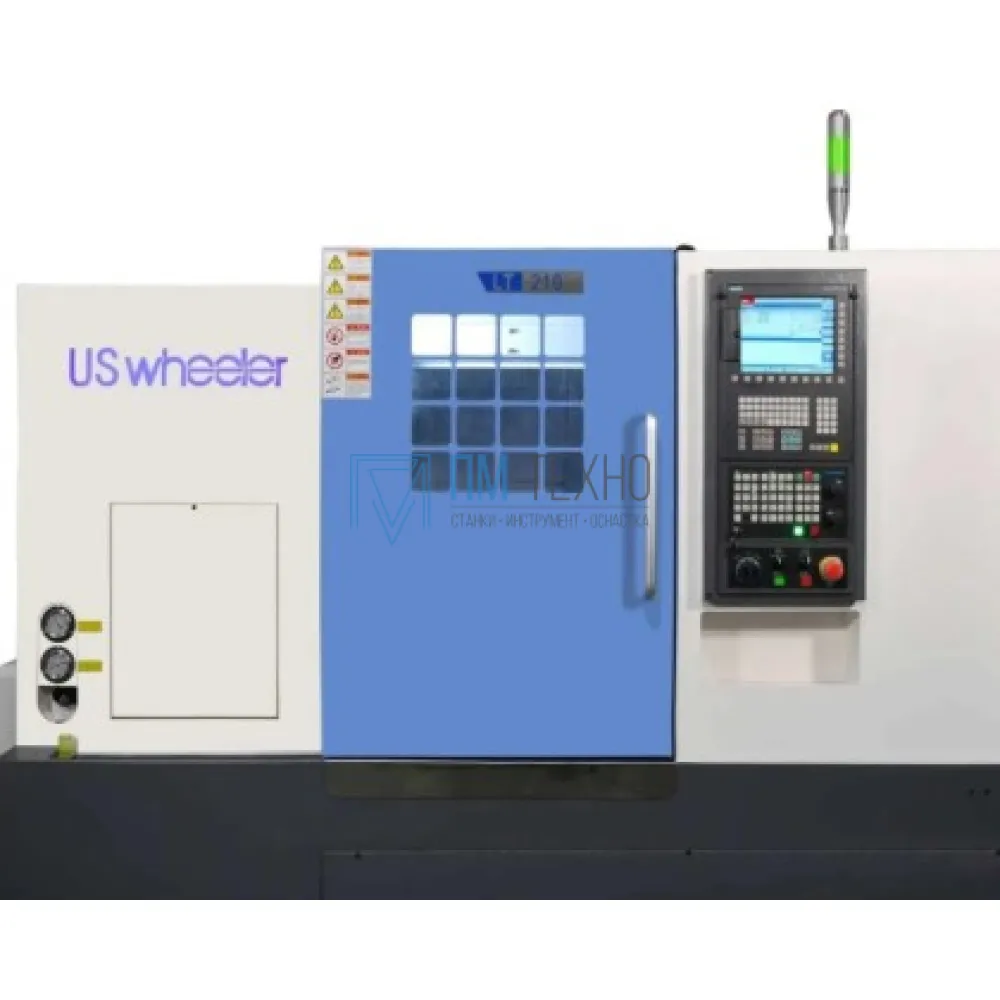

Токарный станок с ЧПУ на наклонной станине US wheeler LT 210

LT210

Описание
Характеристики

Токарный станок с ЧПУ на наклонной станине модели LT-210 производится в Китае известной компанией USWHEELER. Он предназначен для выполнения широкого спектра операций: наружного и внутреннего точения тел вращения, точения конусов, нарезания различных видов резьб и т.д. Токарная обработка ведется по двум осям: Zи Х.

Структура токарного станка LT-210 отлита из высококачественного серого чугуна сорта HT300 и имеет жесткую конструкцию, рассчитанную по методу конечных элементов (FEA), что гарантирует отсутствие вибраций и сохранение высокой точности обработки в течении длительного срока службы. Цельнолитая конструкция станины с ребрами жесткости имеет угол наклона30º, что облегчает сход стружки в автоматический транспортер и вынос ее из зоны обработки.

Сравнительно большие диаметры обрабатываемых заготовок позволяют с успехом применять данный токарный станок во многих отраслях промышленности.

Варианты установки инструмента

Тип установленного резцедержателя в базовом исполнении с сервоприводом

Оперативная система управления

Минимальная дискретность задания/отработки перемещений, мм 0,001

Револьверная головка

Количество инструментальных гнезд, шт. 12
Максимальное сечение устанавливаемого токарного резца, мм 25х25
Максимальный диаметр устанавливаемого расточного резца, мм 40
Тип крепления инструмента BMT45-ER25
Тип револьверной головки с сервоприводом

Характеристики

Вид товара Токарно-винторезные станки с ЧПУ
Мощность, кВА 25
Наибольшая длина заготовки, мм 500
Наибольшая длина обработки, мм 500

Размерные параметры

Наибольший диаметр заготовки, устанавливаемый над станиной, мм 510
Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 320

Силовые параметры

Макс. крутящий момент на шпинделе, Нм 177
Мощность серводвигателя главного привода, кВт 11/15
Наибольшие размеры резца, мм 25х25

Шпиндель

Диаметр обрабатываемого прутка, мм 51
Диаметр отверстия в шпинделе, мм Ø66
Диаметр устанавливаемого 3-х кулачкового токарного патрона 8”
Диаметр шпиндельных подшипников, мм 110
Максимальная частота вращения шпинделя, об/мин 4500

Перемещение рабочих органов

Диаметр/шаг ШВП по оси X, мм 28/10
Диаметр/шаг ШВП по оси Z, мм 32/12
Наибольший ход по оси Z, мм 510
Наибольший ход по оси Х, мм 175
Пределы рабочих подач суппорта, мм/мин 1-10000
Ускоренные подачи по осям Z / X, м/мин 30/24

Точностные параметры

Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) П (DIN 8605)
Точность повторного позиционирования по осям X/Z, мм 0,003
Точность позиционирования по осям X/Z, мм 0,005
Ширина линейных роликовых направляющих осей Z/X, мм 35/30

Прочие параметры и особенности

Наличие магистрали подачи сжатого воздуха с давлением, бар 6-8

Габаритные размеры и масса

Габариты, мм 2570 х 2300 х 1750
Масса, кг 3200

0р.

На складе
Производитель: Россия
Артикул: LT210
