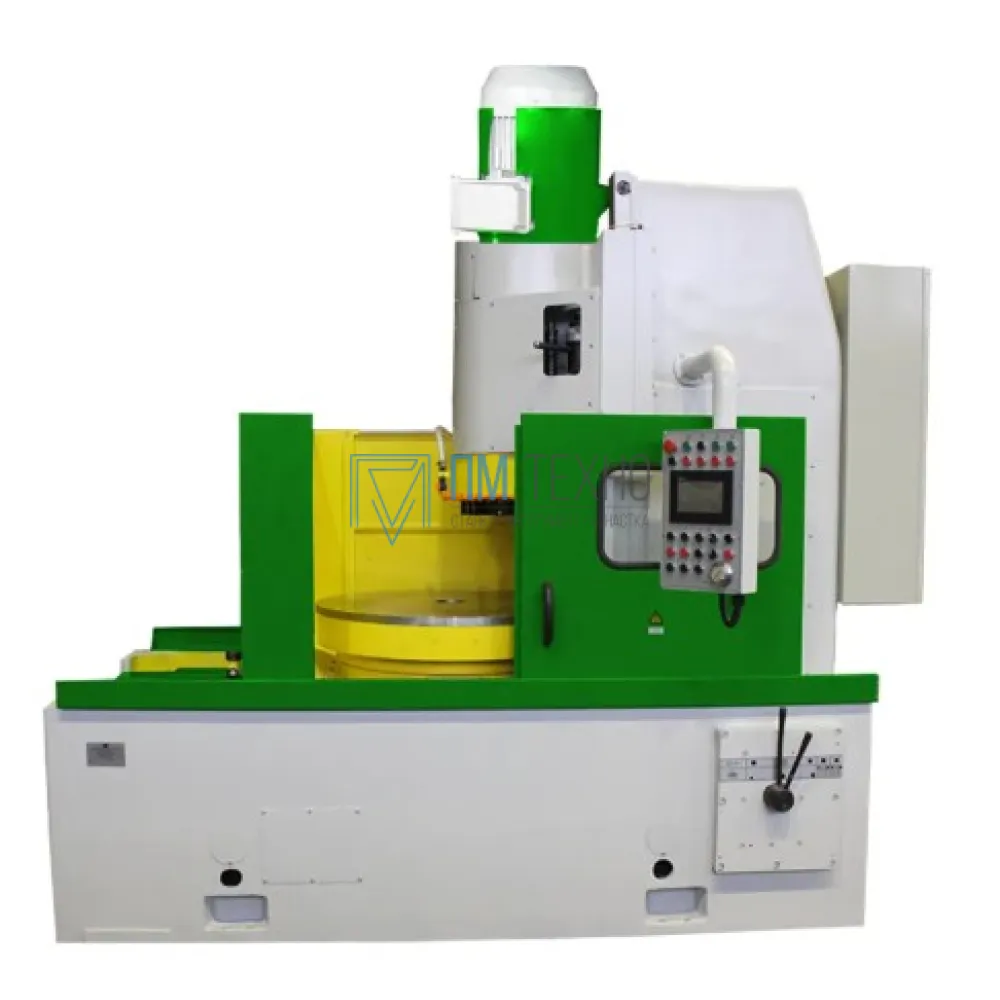

Плоскошлифовальный станок с круглым столом и вертикальным шпинделем ЛШ380

МВ_ ЛШ380

Описание
Характеристики

Станок плоскошлифовальный с круглым выдвижным электромагнитным столом и вертикальным шпинделем ЛШ380 предназначен для высокопроизводительного шлифования плоских деталей шлифовальными сегментами. Класс точности - П.

Обновленная модель данного станка имеет модернизированное ограждение зоны шлифования и обеспечивает удобство загрузки изделия в зону обработки, легкость обслуживания и уборки станка. На станке установлена система смыва абразивного материала со стола.

Конструкция станка позволяет производить шлифовку деталей с большими припусками на обработку, то есть в “обдирочном” режиме. В конструкции шпинделя шлифовальной бабки использованы радиально-упорные подшипники качения высокой точности. Для вращения стола и горизонтального перемещения каретки используются направляющие скольжения.

Станина: устройство смонтировано на жесткой ребристой станине, в которой предусмотрены две ниши для расположения приводов вращения и перемещения рабочего стола.

Колонна: имеет внутренние ребра жесткости. Оборудована вертикальными направляющими скольжения, обеспечивающими движение шлифовальной бабки.

Каретка стола: предназначена для перемещения электромагнитного стола из области загрузки в рабочую зону. Изнутри оснащена ребрами жесткости.

Шлифовальная бабка: выполняет перемещение по прямоугольным направляющим колонны. Вращение шпинделя производится в подшипниках качения. К диску, который крепится к конусной шейке нижнего конца шпинделя, с помощью винтов присоединяется сегментная головка.

Механизм подачи: обеспечивает ускоренное движение шлифовальной бабки (вверх и вниз), замедленный подвод шлифовальной бабки к обрабатываемой заготовки, рабочую подачу, а также подачу по штурвал-энкодеру.

Базовая комплектация:

агрегат подачи СОЖ,
сепаратор магнитной очистки СОЖ,
установка смазки,
планшайба с сегментной головкой,
устройство правки шлифовальных сегментов,
обслуживающий инструмент,
руководство по эксплуатации.

Характеристики

Вертикальное перемещение шлифовальной бабки 0,1; 1,0 - на одно деление лимба (электронный маховик), мм 0,001; 0,01 - на один оборот лимба (электронный маховик), мм
Вид товара Плоскошлифовальные станки
Диаметр стола, мм 800
Дискретность задания перемещений шлифовальной бабки, мкм 1
Дискретность индикации координат положения шлиф. бабки, мкм 1
Количество управляемых осей координат 1
Максимальный вес заготовки, кг 400
Мощность электромагнитной плиты, Вт 814
Наибольшее вертикальное перемещение шлифовальной бабки, мм 510
Пределы вертикальных подач шлифовальной бабки, мкм/сек 1..100
Продольное перемещение стола, мм 520
Размер электромагнитного стола, мм 110
Расстояние ось шпинделя-стол, мм 1060
Скорость быстрого продольного перемещения стола, мм/мин 3,2
Скорость быстрого хода шлифовальной бабки, м/мин 0,26
Тип штурвала шлифовальной бабки электронный
Тип электропривода перемещения шлифовальной бабки сервопривод
Типоразмеры шлиф. круга по ГОСТ Р 52781-2007 (ГОСТ 2424-83) 2 500×100×400
Удельное тяговое усилие электромагнитного стола, Н/см2 35
Размеры обрабатываемых деталей, мм 800х450 (диаметр х высота)
Количество ступеней частот вращения стола 6
Пределы частоты вращения стола, об/мин 5 - 30
