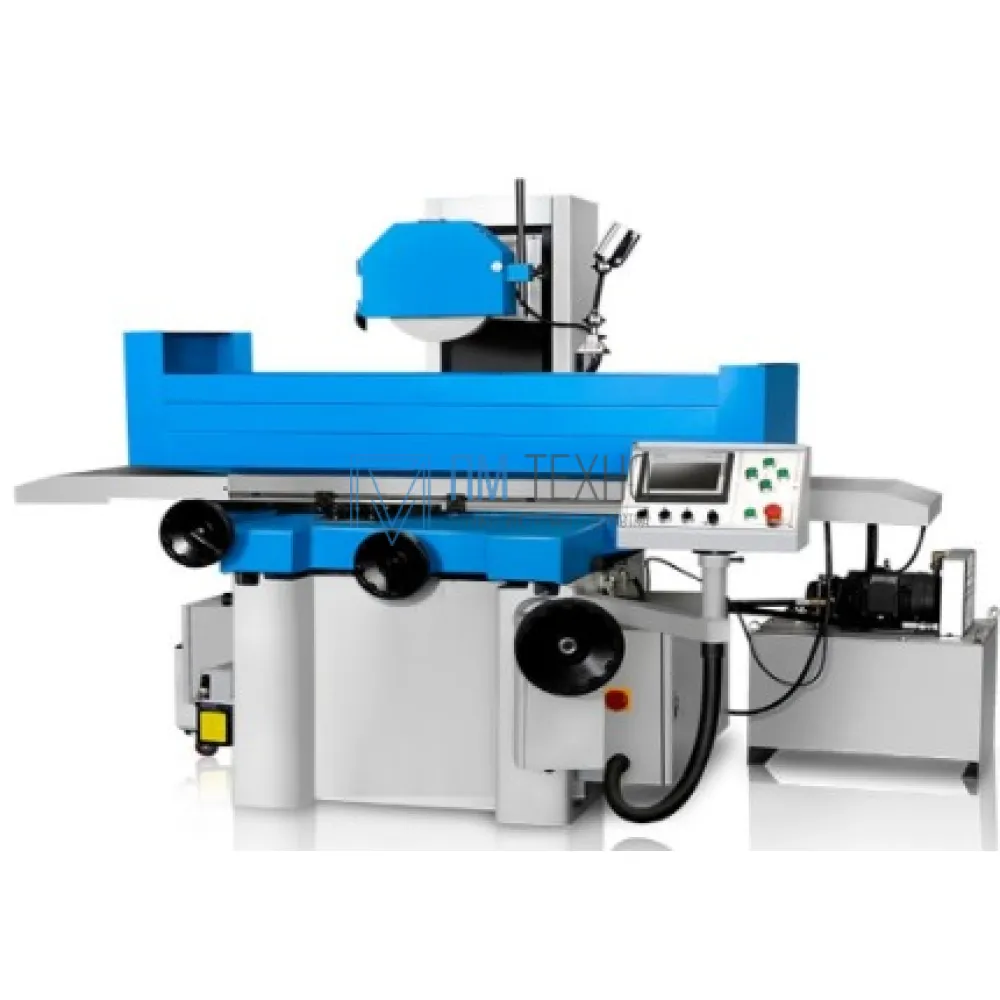

Станок плоскошлифовальный SGA-3063AHD

Плоскошлифовальный станок SGA-3063AHD предназначен для высокоточной обработки плоских поверхностей периферией шлифовального круга различных изделий из черных и цветных металлов, а также шлифования торцом круга с вертикальной подачей, в условиях серийного и единичного производства.

Особенности:

• Основанием станка является цельнолитая чугунная станина, на которой установлены крестовый суппорт, колонна, пульт управления, механизм поперечной и вертикальной подачи. Суппорт станка обеспечивает продольное и поперечное перемещение стола. Колонна обеспечивает вертикальное перемещение шлифовальной головки. Фторопластовое покрытие направляющих осей X и Z обеспечивает стабильное движение без лишнего трения, что способствует сохранению высокой точности в работе. Все рабочие перемещения на станке автоматизированы.
• Продольное перемещение стола осуществляется посредством гидроцилиндра. Ручное перемещение крестового суппорта, шлифовальной головки и стола выполняется посредством маховиков. Вращение шпинделя осуществляется от асинхронного электродвигателя. Пульт управления станком расположен на кронштейне, который крепится к станине;
• Колонна смонтирована на задней стенке станины и служит для осуществления вертикальных перемещений шлифовальной головки;
• Рабочий стол имеет рабочую поверхность с тремя Т-образными пазами для установки и крепления обрабатываемых деталей, электромагнитной плиты или установочных приспособлений. На нижней плоскости стола расположены продольные направляющие качения V-образная и плоская, а также зубчатая рейка, которая обеспечивает ручное перемещение стола от шестерни механизма ручных перемещений. По краям нижней поверхности стола закреплены кронштейны, к которым присоединены штоки гидроцилиндра. На верхней плоскости стола установлено ограждение рабочей зоны. Сбор охлаждающей жидкости происходит в ванне стола, а слив - через проем в задней стенке стола в сборник и далее в бак охлаждения;
• Суппорт крестовый обеспечивает поперечное и продольное перемещение стола. На верхней плоскости суппорта расположены продольные направляющие качения (V-образная и плоская), по которым перемещается стол. Между продольными направляющими жёстко закреплён гидроцилиндр привода стола. К нижней поверхности суппорта закреплён кронштейн, который соединён с гайкой шарико-винтовой пары механизма поперечной подачи;
• Механизм поперечной подачи обеспечивает: ручное перемещение крестового суппорта, автоматическую подачу, ускоренные перемещения, отключение маховика посредством электромагнитной муфты при автоматических перемещениях суппорта;
• Головка шлифовальная состоит из корпуса и шпинделя. Шпиндель установлен на высокоточных радиально-упорных подшипниках качения, собранных с предварительным натягом;
• Гидроцилиндр установлен на верхней поверхности суппорта и осуществляет возвратно-поступательное движение стола. Штоки гидроцилиндра крепятся гайками к кронштейнам стола. Уплотняются штоки резиновыми манжетами. В крайних положениях хода поршня предусмотрено торможение стола при помощи специальных конусов;
• Станция гидропривода предназначена для обеспечения возвратно-поступательного перемещения стола с регулируемой скоростью, привода механизма вертикальной подачи и
• осуществления централизованной автоматической смазки направляющих.
• Станция смазки предназначена для централизованной смазки всех направляющих от гидросистемы. Она автоматически включается в работу при включении гидропривода станка. В систему смазки масло поступает от станции гидропривода через фильтр с точностью фильтрации 25 мкм.

Базовая комплектация:

• Станок в сборе:
• Система цифровой индикации;
• Плита электромагнитная;
• Система подачи и очистки СОЖ с магнитным сепаратором;
• Гидростанция;
• Система смазки;
• Электрошкаф и пульт управления;
• Фланцы шлифовального круга (один фланец в комплекте со шлифовальным кругом установлен на станке, второй находится в ящике с инструментом);
• Комплект регулируемых опор для установки станка;
• Приспособление для балансировки шлифовального круга;
• Оправка для статической балансировки шлифкруга;
• Приспособление для правки круга в комплекте с алмазным карандашом;
• Комплект инструмента для обслуживания станка;
• Руководство по эксплуатации на русском языке.

Дополнительная оснастка (поставляется за отдельную плату):

• Система подачи и очистки СОЖ с магнитным сепаратором и бумажным фильтром;
• Механизм правки периферии шлифовального круга с алмазом в оправе;
• Комплект масел и СОЖ;
• Пылесос.
