Станок токарный ТВ-101 с ЧПУ

Name: Станок токарный ТВ-101 с ЧПУ
Brand: Россия
SKU: ТВ-101
Availability: OutOfStock

ТВ-101

Производитель: Россия

Описание
Характеристики

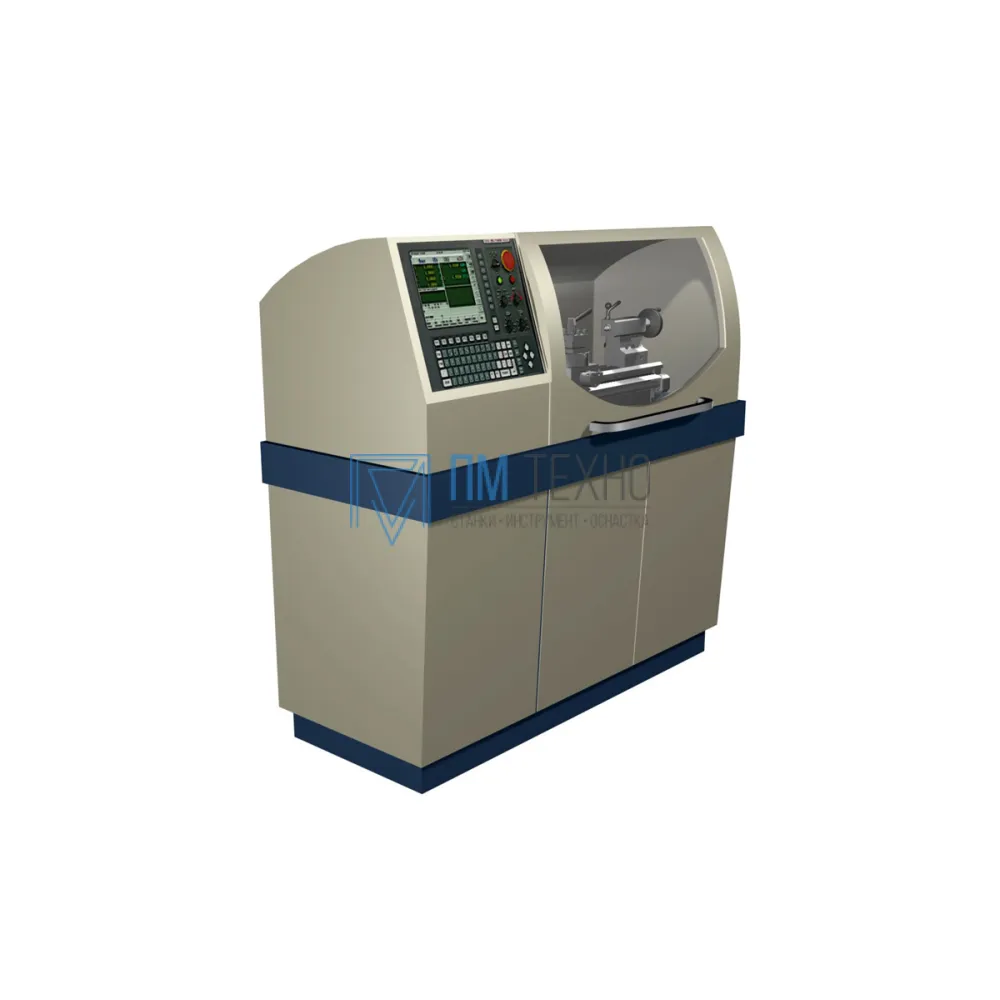

Станок токарно-винторезный ТВ-101 с ЧПУ KT-GSK 928 предназначен для профессиональной подготовки операторов, наладчиков ЧПУ и инженерных кадров технических университетов.

Станок состоит из отдельных узлов, размещенных на монолитной чугунной станине с V-образными направляющими скольжения. Станок установлен и жестко закреплен на подставке с ограждением кабинетного типа. На лицевой панели ограждения смонтирована стойка ЧПУ KT-GSK 928 с русифицированным интерфейсом.

Станок оснащен:

ШВП (шарико-винтовыми парами) для поперечной и продольной подач суппорта
3-мя серводвигателями, обеспечивающими достаточную точность станка.
Автоматической 4-х резцовой головкой на суппорте станка

Комплект поставки:

Станок поставляется в собранном виде с подставкой (каркасом) и с кабинетным ограждением.
Дополнительные принадлежности и инструмент упакованы в отдельный ящик с приложенным упаковочным листом, по которому проверяется комплектность поставки.

Характеристики

Высота наибольшего сечения державки резца, мм 16
Высота, мм 1500
Диаметр отверстия шпинделя, мм 19
Длина, мм 1550
Значение продольных рабочих подач суппорта, мм/об — 0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Значение шага обрабатываемых метрических резьб, мм от 0,25 до 12
Наибольшая длина обрабатываемого изделия в патроне, мм 500
Наибольшая длина обрабатываемого изделия, мм 535
Поперечное перемещение на одно деление лимба, мм 0,025
Пределы частот вращения шпинделя, мин-1 об/мин 20…1500 (2000)
Продольное перемещение на одно деление лимба, мм 0,25
Центр в шпинделе, Морзе 3
Центр пиноли в задней бабке Морзе 2
Число ступеней частот вращения шпинделя 6
Ширина наибольшего сечения державки резца, мм 16
Ширина, мм 700
Электродвигатель, кВт/В -/380
