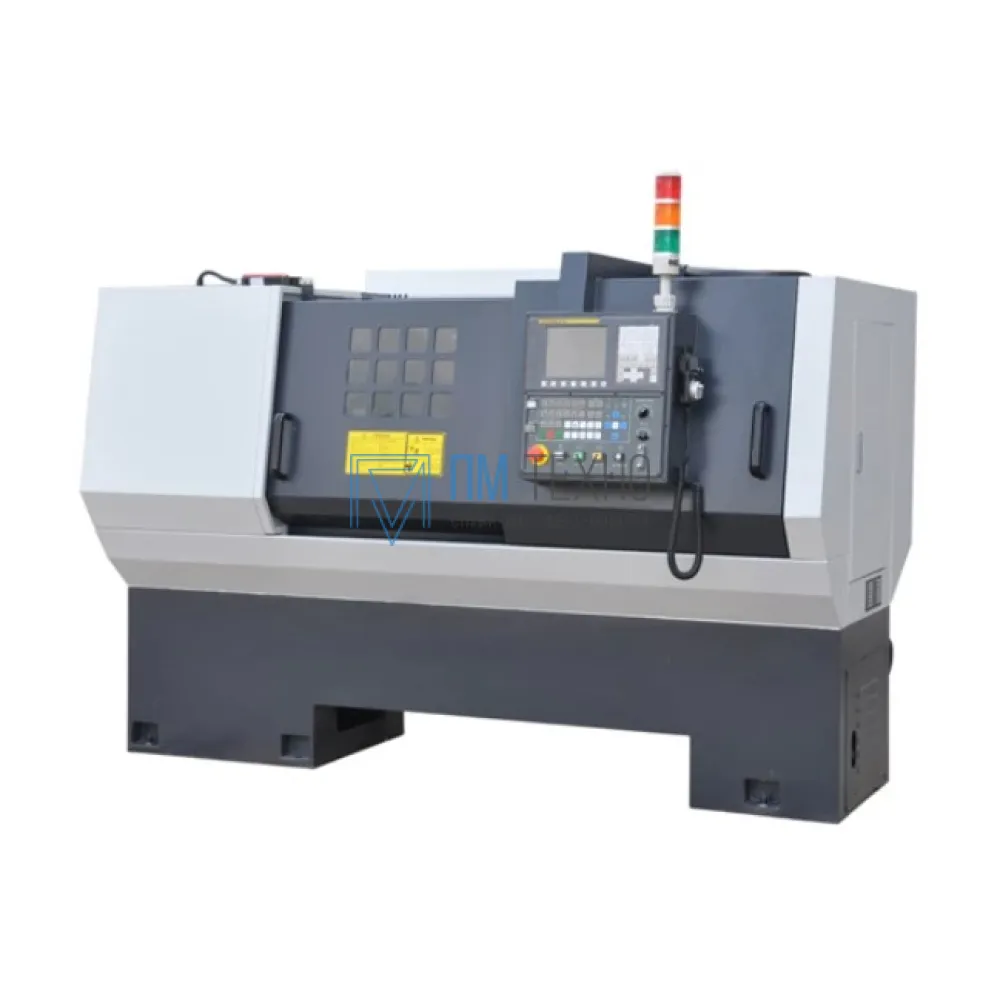

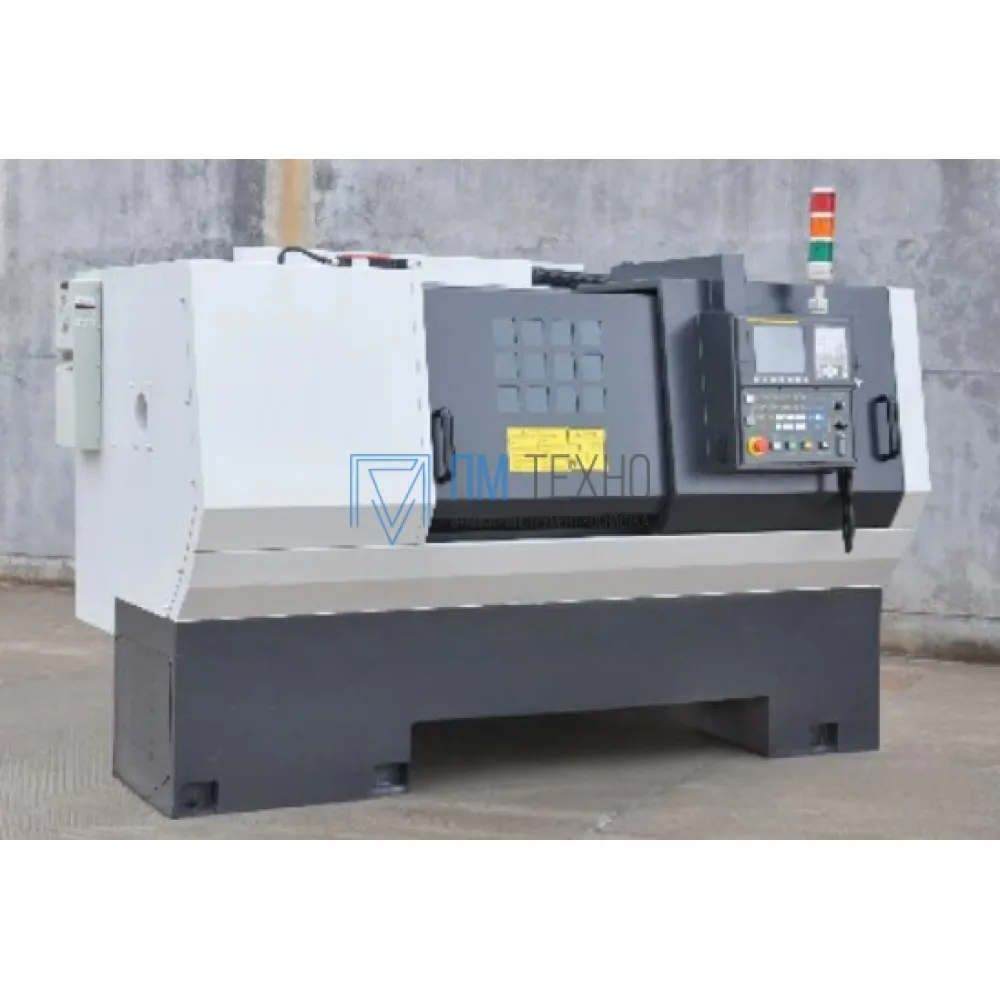

ОформитьТокарный станок с ЧПУ 16Р20Ф3
Токарный станок с ЧПУ на горизонтальной станине серии 16Р20Ф3 предназначаются для токарной обработки заготовок (тел вращения) со ступенчатым и простым криволинейным профилями, а также для операций резьбонарезания.
Станки применяются в условиях мелкосерийного и серийного производства, в машиностроительных цехах и других отраслях промышленности.
Токарные станки с ЧПУ серии 16Р20Ф3 поставляются следующих типоразмеров: 500, 750 и 1000 мм.
Стандартная комплектация:

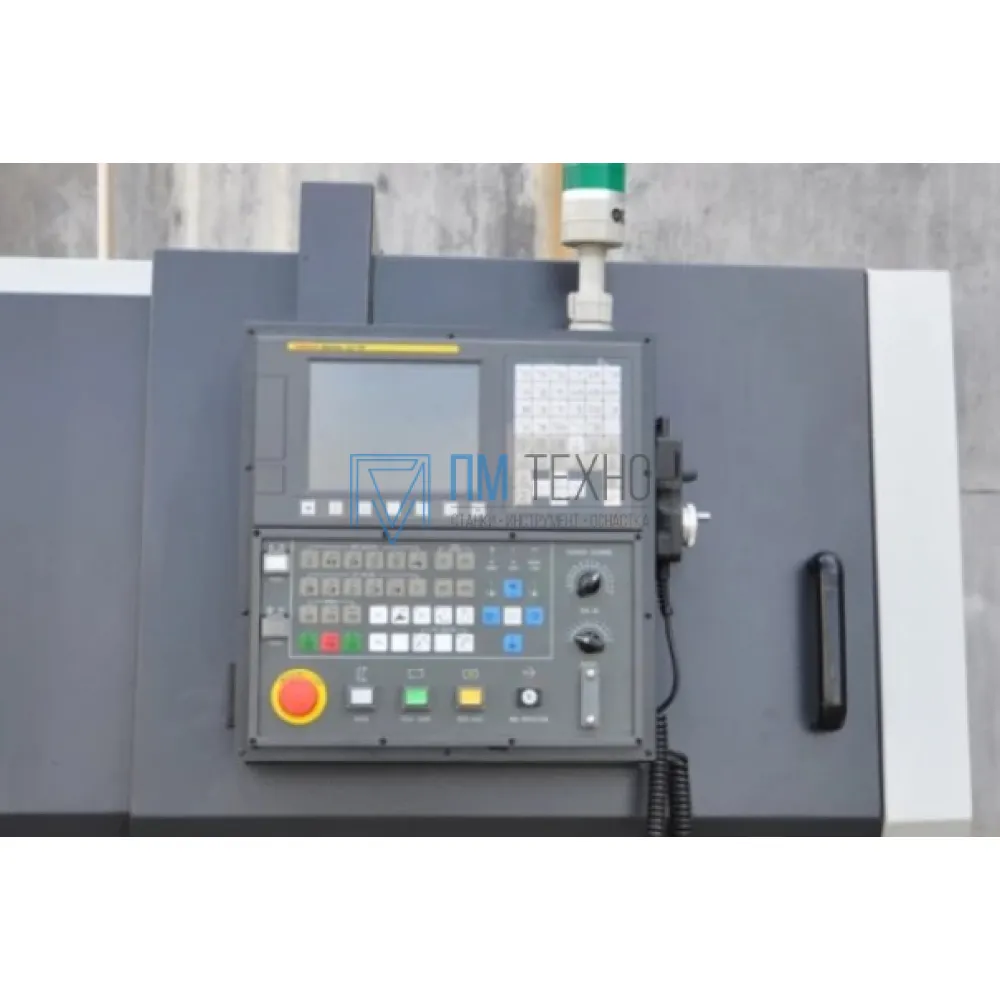

- ЧПУ - контроллер FANUK Oi TF (5) Plu
- Серводвигатели осей X и Z FANUK
- Серводвигатель шпинделя GSK 3,7 кВт

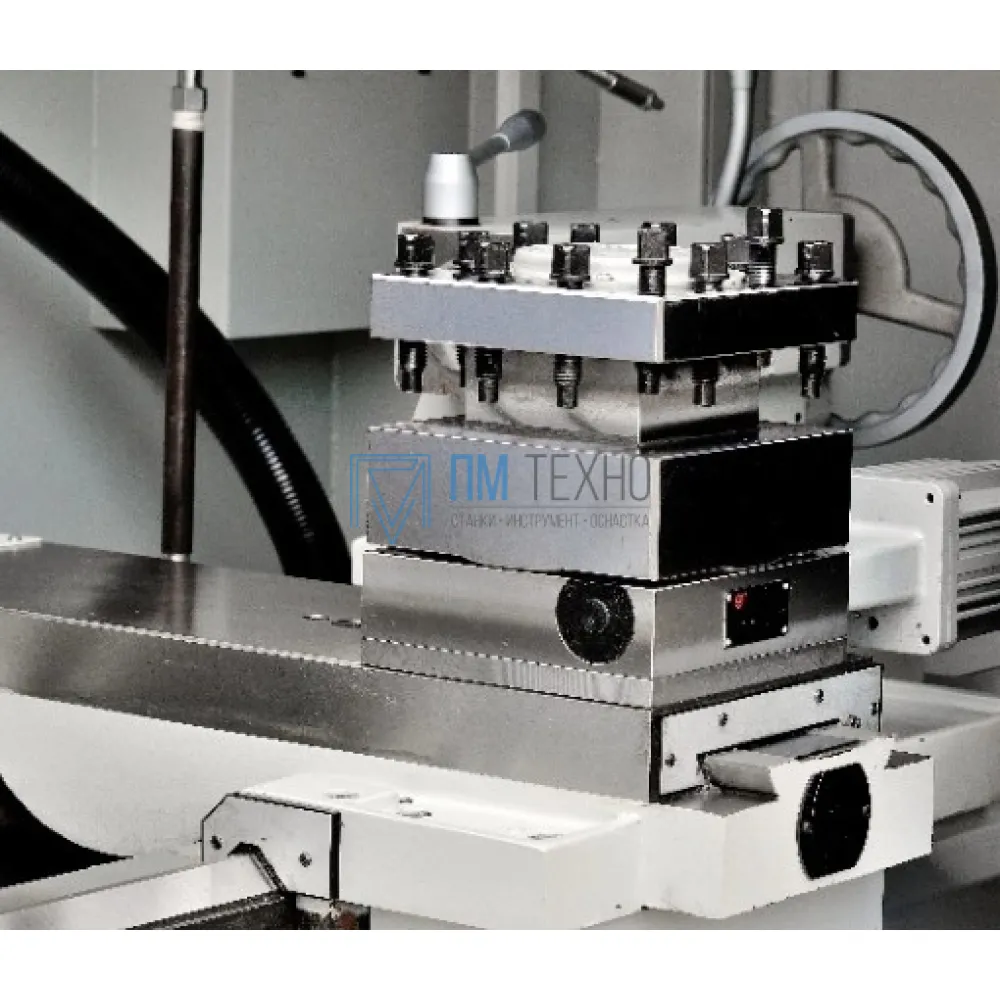

- Электрическая инструментальная головка на 4 позиции

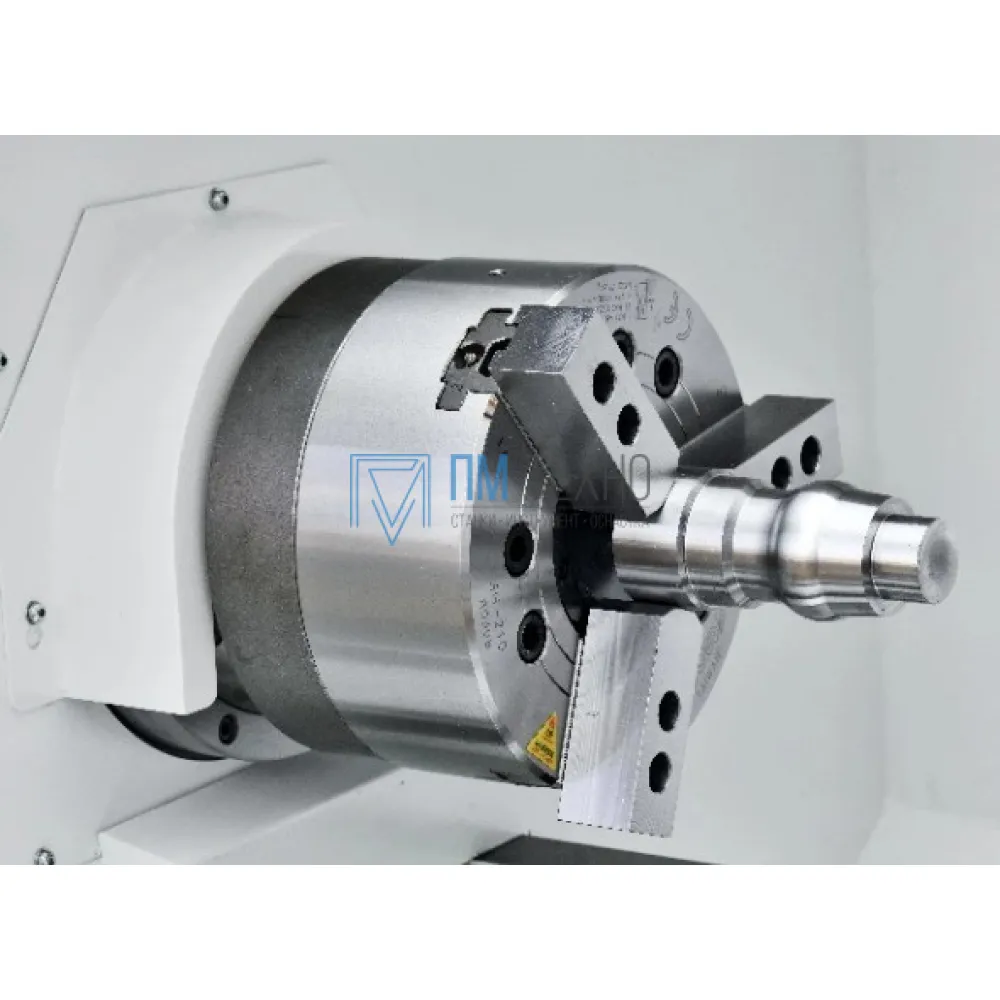

- Ручной трехкулачковый патрон 200 мм

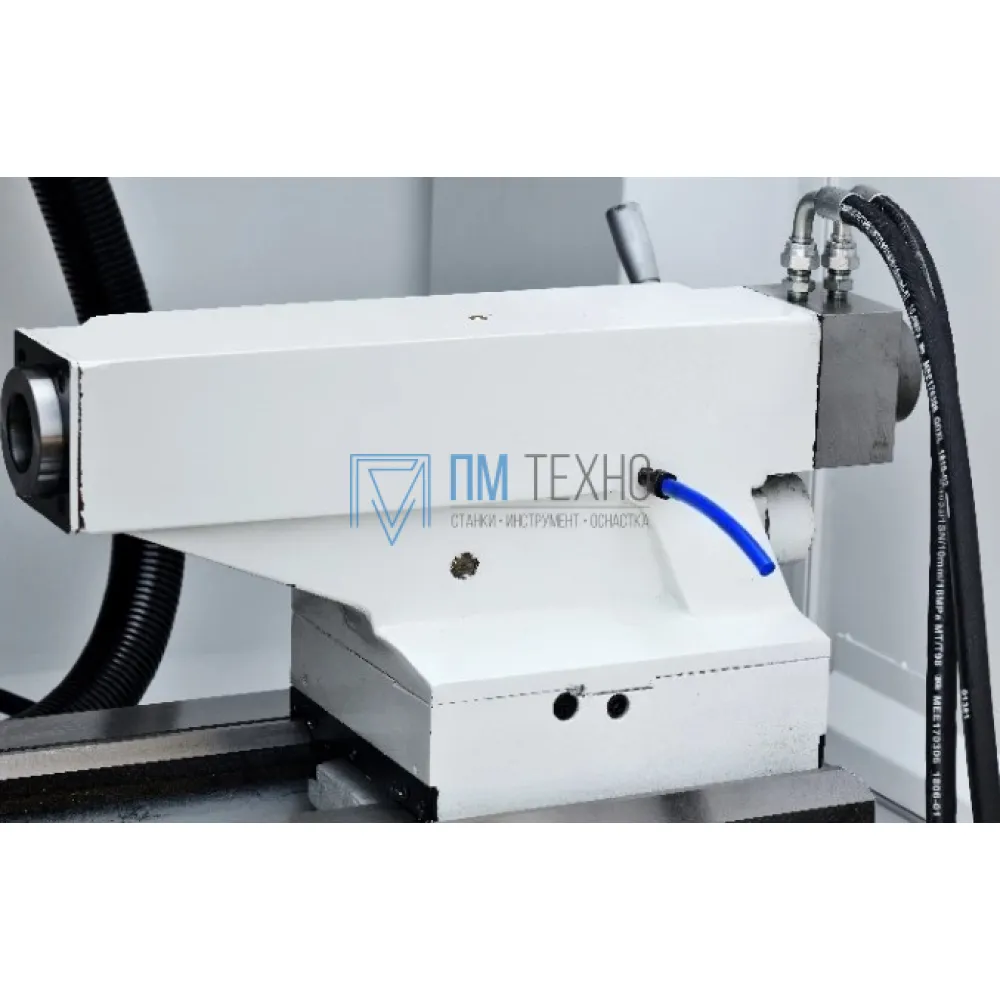

- Ручная задняя бабка

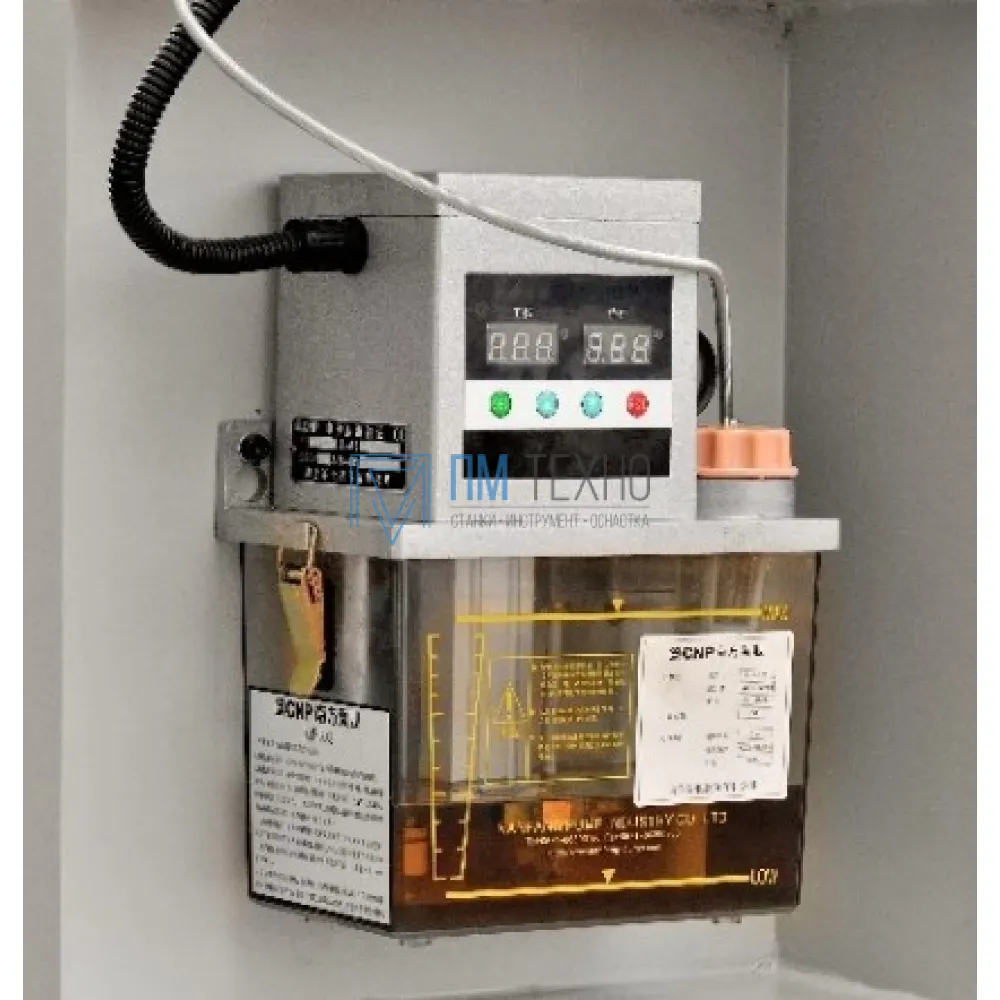

- Система смазки и охлаждения
- Теплообменник для электрического шкафа
- Кабинетное ограждение
- LED рабочая лампа
- Трехцветный сигнальный светильник
- Переключатель блокировки двери
- Система смазки и охлаждения
- Трансформатор
- Основные электрические компонеты SIEMENS или Schneider
- Ящик для инструментов
- Руководство по эксплуатации
Дополнительная комплектация:
- Серводвигатель FANUK Beta для шпинделя
- Контроллер SINUMERIK 808D advance + серводвигатель шпинделя GSK
- Контроллер SINUMERIK 828D + серводвигатель шпинделя GSK
- Контроллер GSK980TDi - 3 оси серводвигатели GSK
- Серводвигатель GSK 5,5 кВт для шпинделя

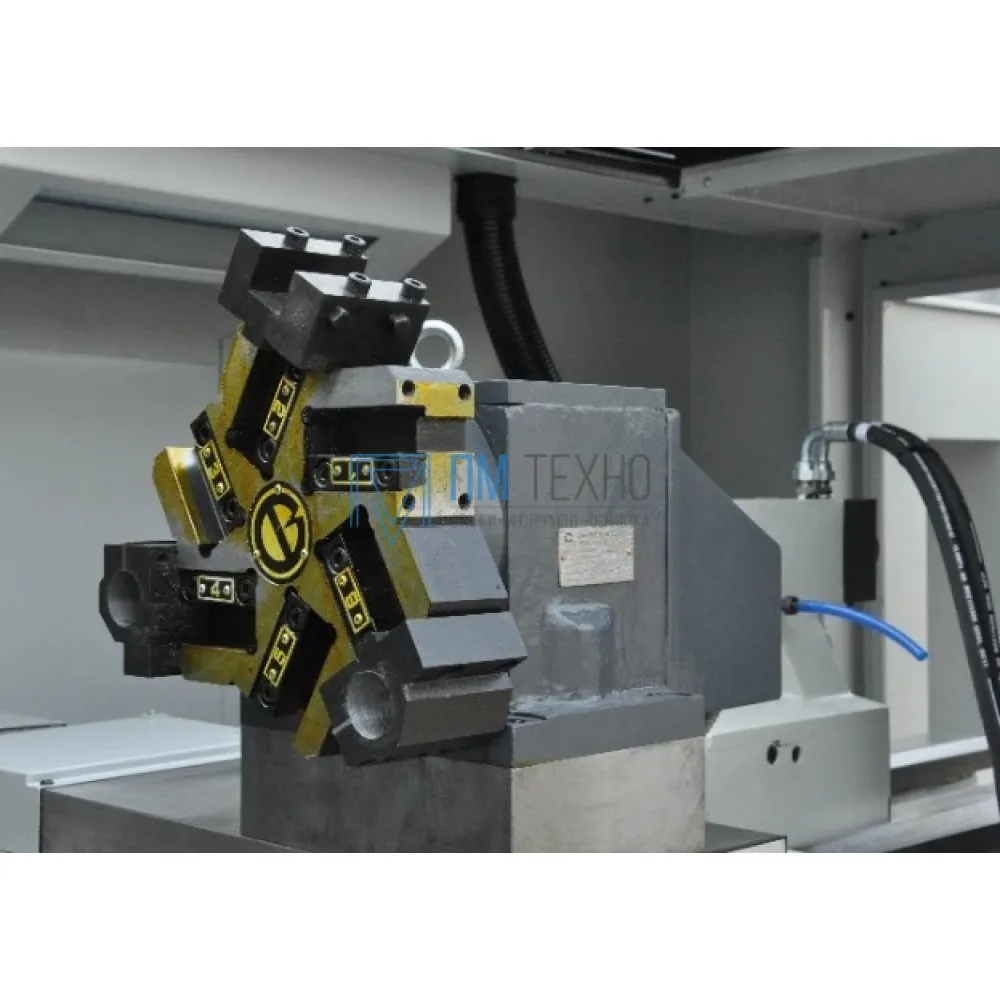

- 6 - позиционная электрическая револьверная головка
- 8'' 3 - кулачковый закрытый гидравлический патрон + закрытый масляный цилиндр + гидравлическая станция
- 8'' 3 - кулачковый полый гидравлический патрон + масляный цилиндр 52 мм + гидравлическая станция
- Мягкие кулачки для 8" 3 - кулачкового гидравлического патрона
- Каленые кулачки для 8" 3 - кулачкового гидравлического патрона
- Люнет
- Автоматический пруткоподатчик (барфидер) LNS DH65L
Характеристики
- Вид товара Токарные обрабатывающие центры
- Конус шпинделя КМ6
- Крутящий момент, Нм 17,7
- Максимально допустимый вес изделия в патроне, кг 150
- Наибольшая длина заготовки, мм 500 / 750 / 1000
- Напряжение питания, В 380
- Повторяемость по оси Z, мм 0,01
- Расстояние между центрами, мм 500 / 750 / 1000
- Тип направляющих Скольжения
- Шероховатость обработанных поверхностей, мкм 0,8 (цветные материалы) 1,6 (стали)
Инструмент
- Количество фиксированных позиций резцедержателя 4
Обрабатываемая деталь
- Диаметр обточки над станиной, мм 225
Силовые параметры
- Наибольшие размеры резца, мм 20х20
- Ширина станины, мм 312
Шпиндель
- Диаметр устанавливаемого 3-х кулачкового токарного патрона 250
- Частоты вращения шпинделя внутри диапазонов, об/мин 200-2800
Перемещение рабочих органов
- X/Z скорость перемещений, м/мин 8/10
- Наибольший ход по оси Z, мм 490 / 740 / 990
- Наибольший ход по оси Х, мм 235
- Ускоренные подачи по осям Z / X, м/мин 10/8
- Ход пиноли задней бабки, мм 120
Задняя бабка и пиноль
- Внутренний конус в пиноли задней бабки КМ4
- Диаметр пиноли задней бабки, мм 60
Точностные параметры
- Повторяемость по оси X, мм 0,0075
Электрооборудование
- Мощность главного привода, кВт 3,7
- Мощность двигателя насоса СОЖ, кВт 0,75
Прочие параметры и особенности
- Тип станины Горизонтальная
Габаритные размеры и масса
- Габариты, мм 1870 х 1200 х 1415 2120 х 1200 х 1415 2370 х 1200 х 1415
- Масса, кг 1600 / 1800 / 2000
- Уточняйте у менеджера
- Код товара: 16Р20Ф3
- Артикул: РС_16Р20Ф3
