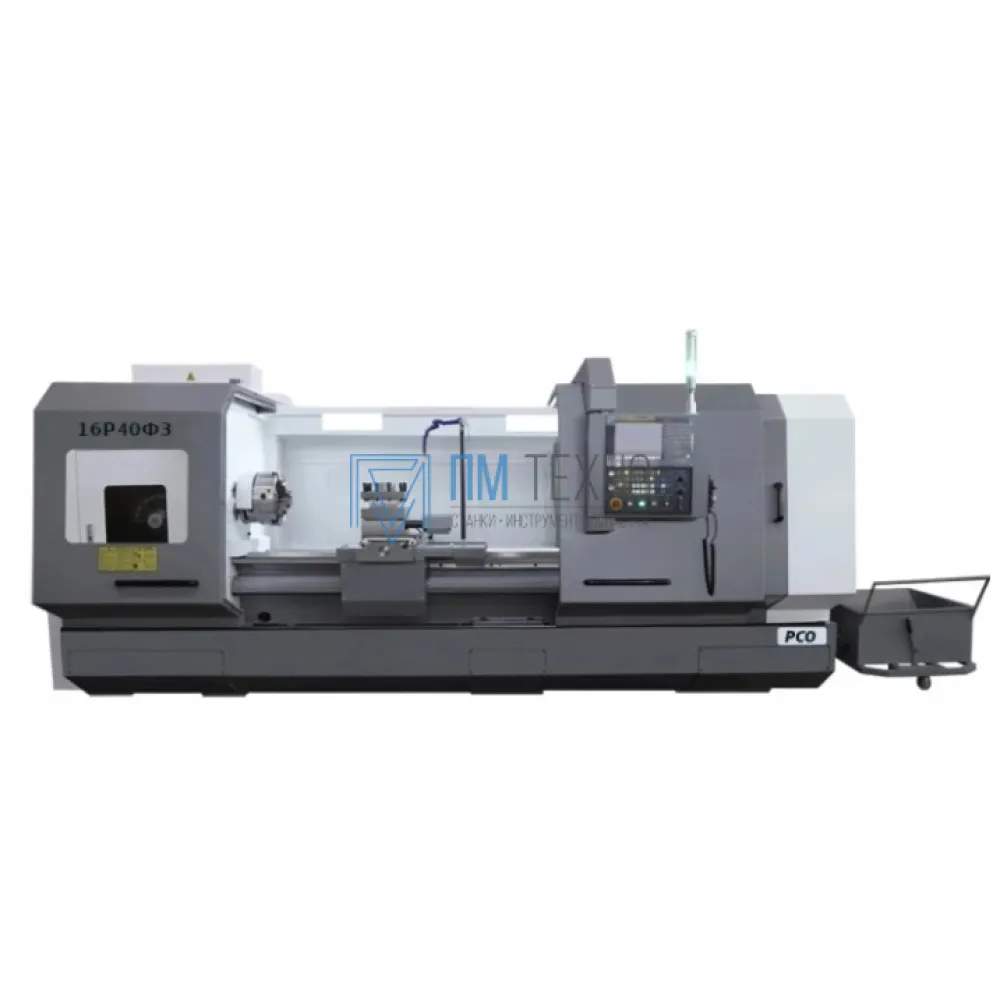

ОформитьТокарный станок с ЧПУ 16Р40Ф3
Мощный токарный станок с ЧПУ 16Р40Ф3 с прямой станиной, предназначен для токарной обработки крупногабаритных деталей максимальным весом до 1,5 тонн со ступенчатым и простым криволинейным профилями, а также для операций:
- резьбонарезания
- токарной обработки заготовок (тел вращения)
Токарный станок с ЧПУ 16Р40Ф3 поставляется следующих типоразмеров: 1000, 1500, 2000, 3000, 4000 мм.
Надежность
Цельнолитая конструкция станины, усиленная ребрами жесткости, гарантирует длительный срок эксплуатации без потери точностных характеристик и соответствует всем современным требованиям ГОСТ. Обеспечивает жесткость и виброустойчивость.
Обработка деталей
Направляющие скольжения высокой жесткости позволяют вести токарную обработку со снятием больших припусков.
Работа на высоких скоростях резания с применением резцов из быстрорежущей стали.
Бесступенчатая регулировка частот вращения шпинделя внутри диапазона повышает производительность обработки за счет точной настройки оптимальной по режимам резания скорости.
ЧПУ

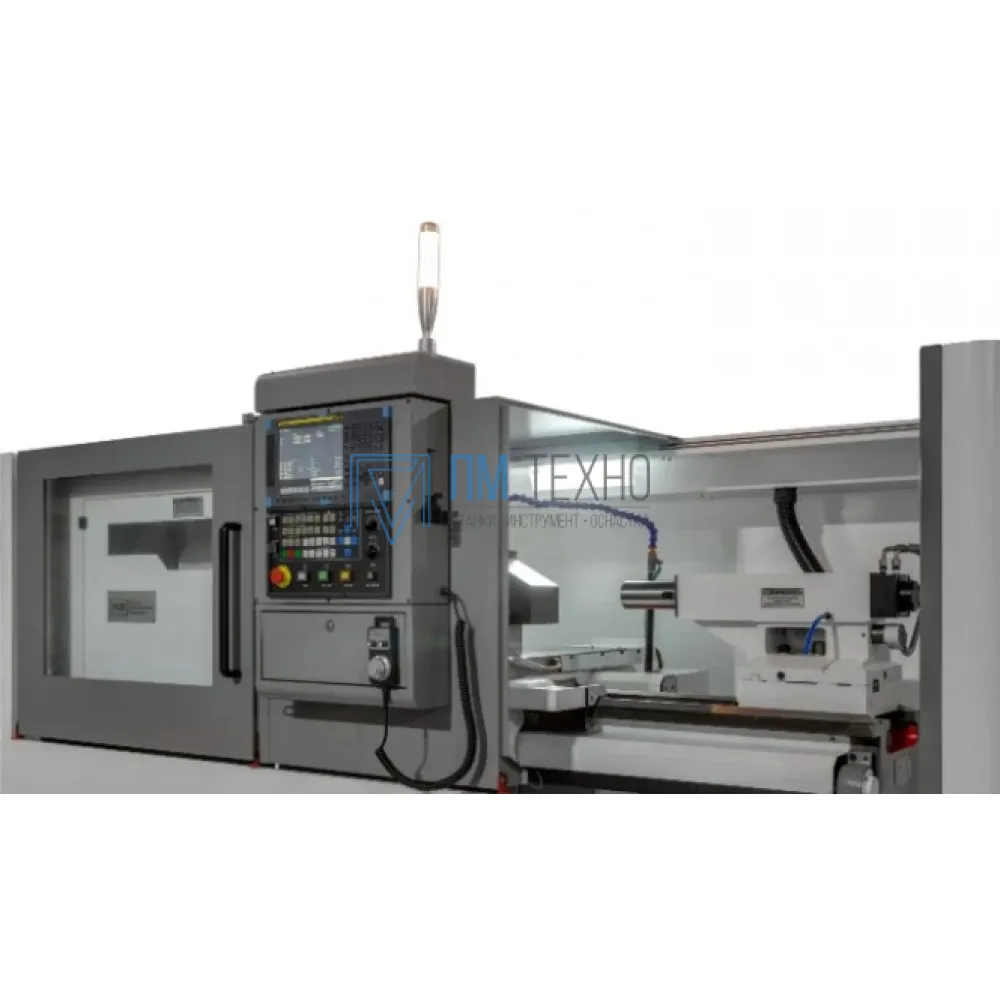

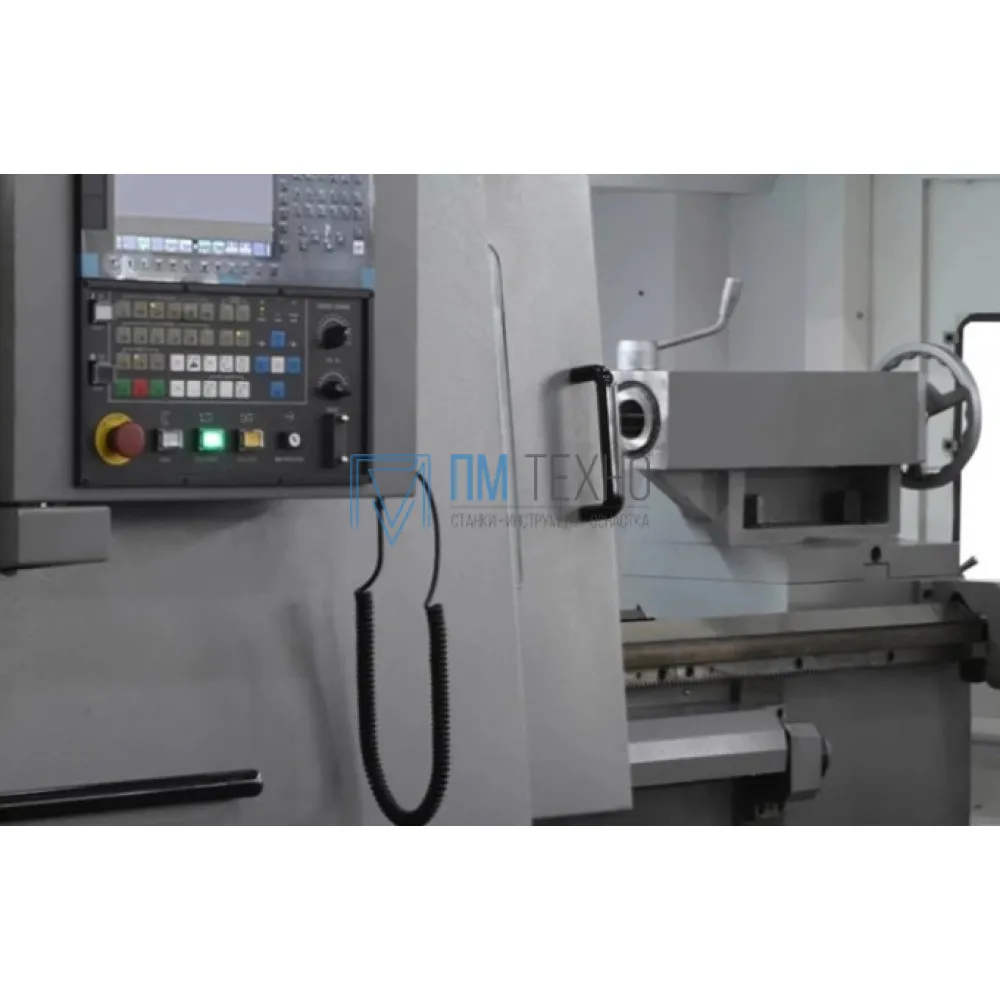

Станок оснащается системой ЧПУ FANUC или “БалтСистем” NC 230 (NC210 UEFI)
- Высокая надежность;
- помехозащищенность;
- малое потребление мощности;
- техническая поддержка;
- проста в использовании.
Стандартная комплектация
- Система ЧПУ FANUC 0I-TF(5)
- Электродвигатель привода шпинделя номинальной мощностью 11 кВт с преобразователем частоты
- Сервомоторы FANUC на осях Z и Х
- Соответствие стандартам EAC
- Низковольтная аппаратура стандарта СЕ производства Siemens или Schneider Electric
- Полукабинетная защита зоны резания
- Теплообменник электрошкафа
- 3-х цветная сигнальная лампа состояния станка

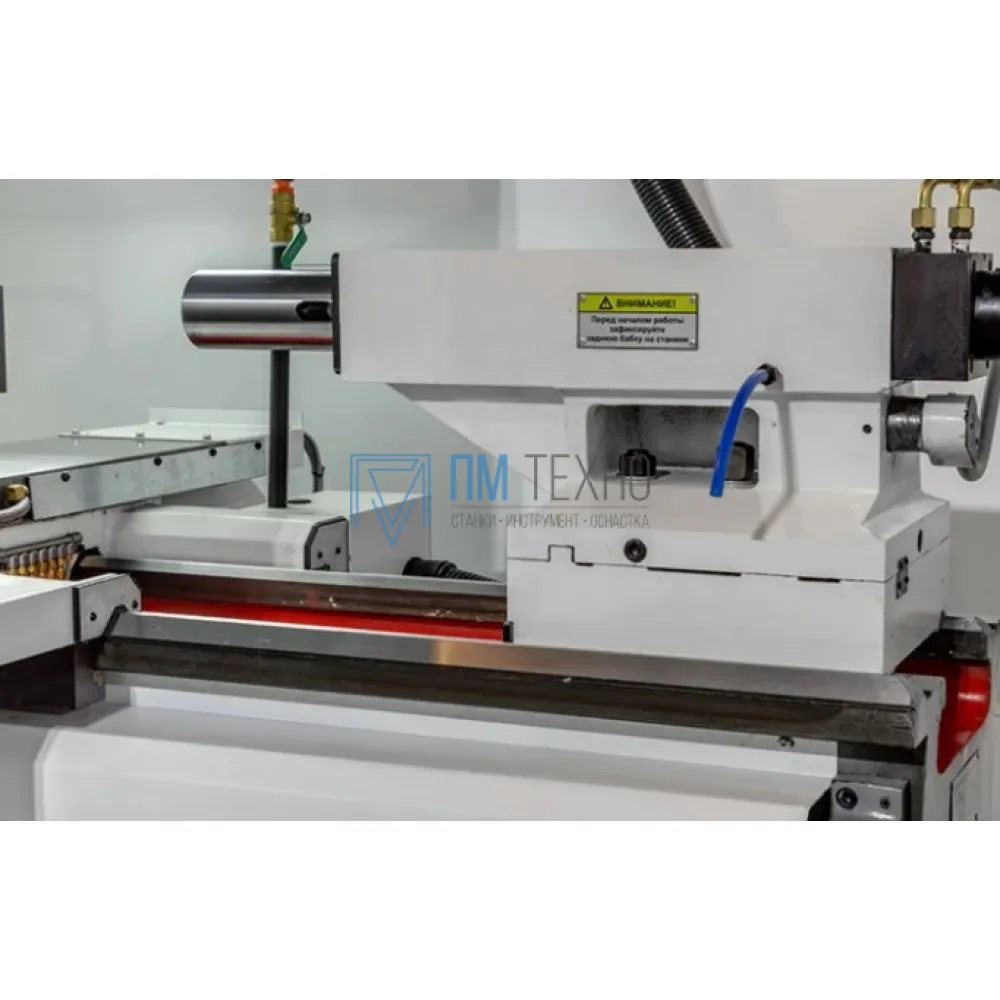

- Задняя бабка с ручным перемещением пиноли
- Освещение рабочей зоны
- Система дозаторной смазки
- Система подачи СОЖ в комплекте с насосом

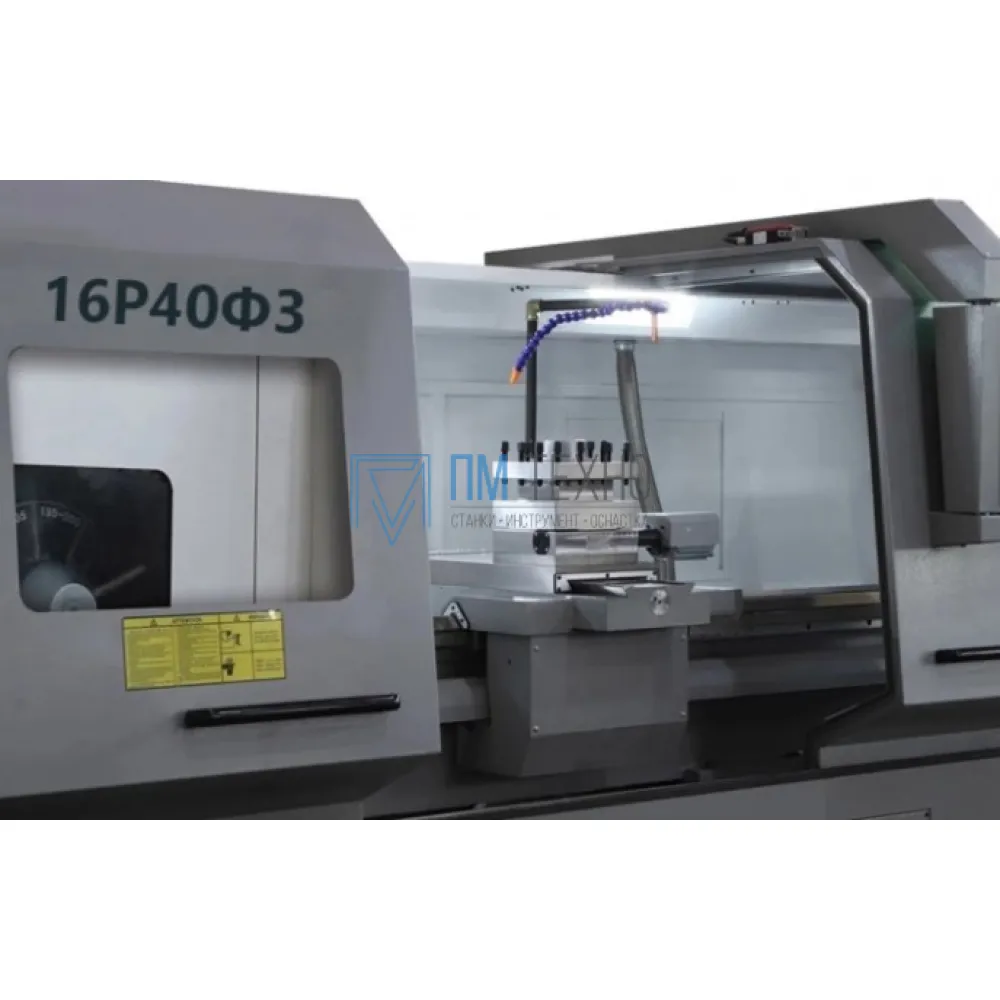

- 4-х позиционный электромеханический резцедержатель

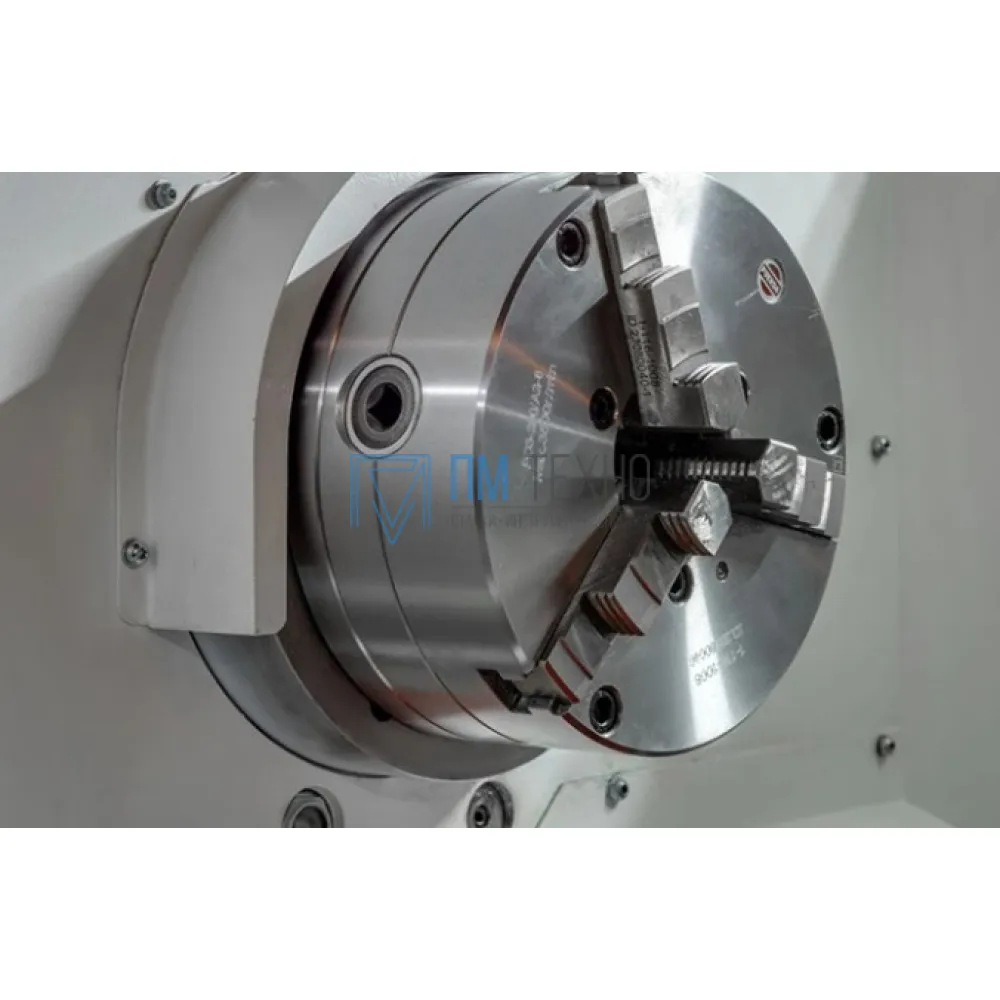

- 3-х кулачковый ручной самоцентрирующийся токарный патрон диаметром 325 мм
- Центр упорный КМ6
- Центр вращающийся КМ6
- Набор инструмента для обслуживания станка
- Комплект клиновых опор и фундаментных болтов
- Комплект технической документации на станок и систему с ЧПУ на русском языке
Дополнительная комплектация (за отдельную плату по согласованию):

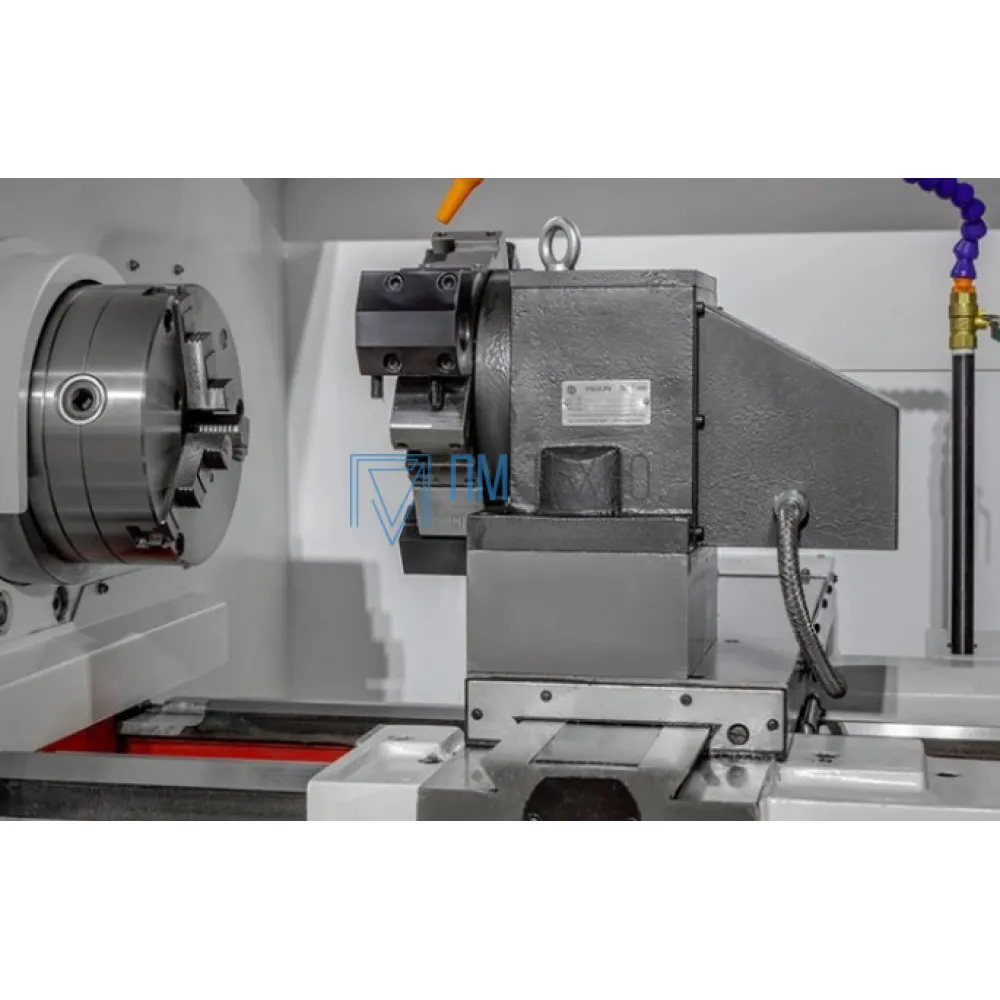

- 6-ти позиционная револьверная головка с горизонтальной осью вращения

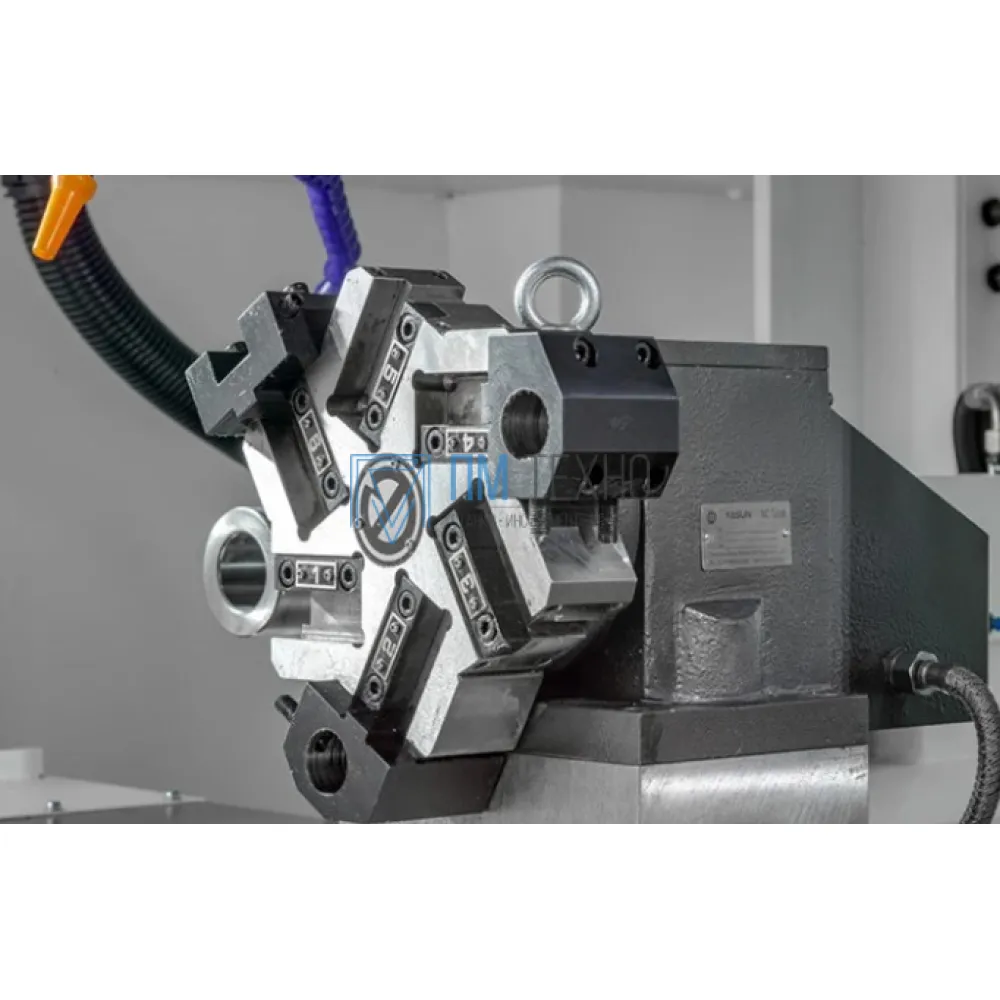

- 8-ми позиционная револьверная головка с горизонтальной осью вращения
- Электродвигатель 15 Квт
- Замена 3-х кулачкового токарного патрона диаметром 325 мм на 400 мм
- Замена 3-х кулачкового токарного патрона диаметром 325 мм на 500 мм
- Замена 3-х кулачкового токарного патрона диаметром 325 мм на гидравлический токарный патрон без проходного отверстия диаметром 305 мм (Тайвань)
- Гидравлическая пиноль задней бабки (при условии установки гидравлического токарного патрона)
- Кондиционер электрошкафа

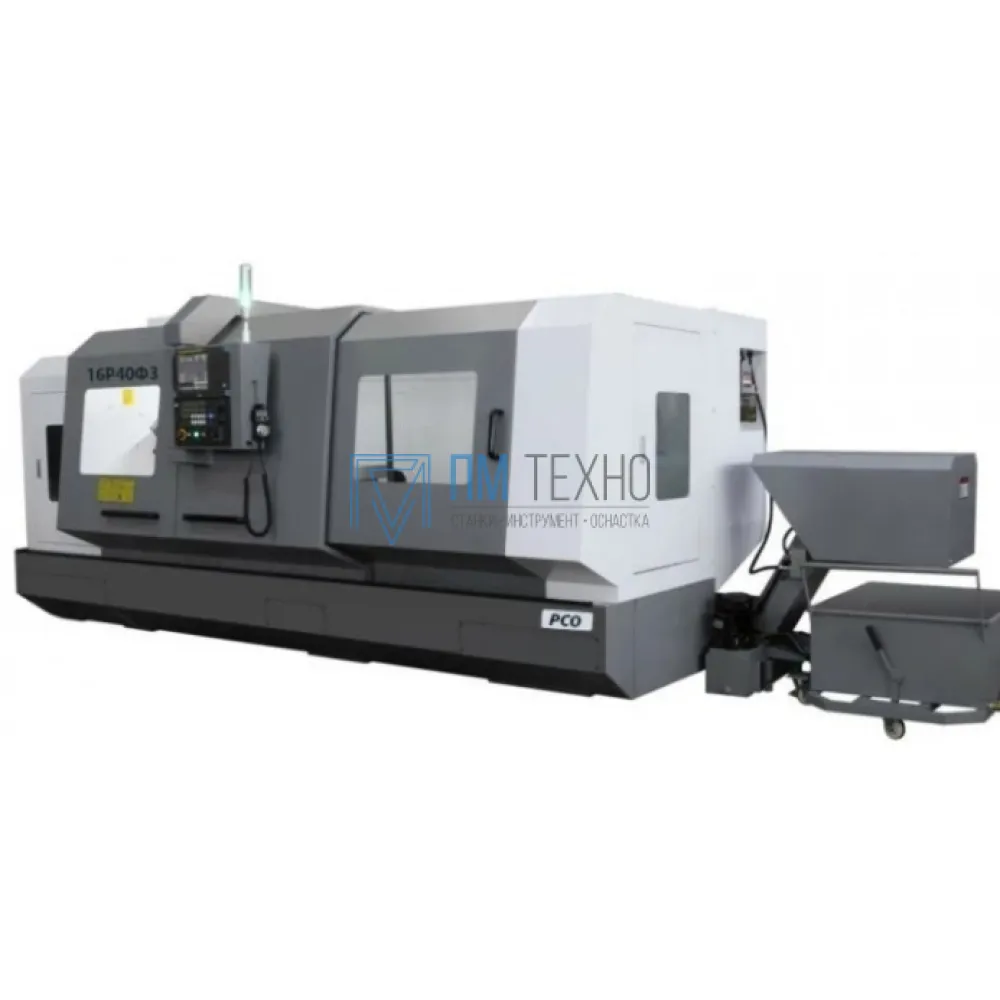

- Автоматический транспортер стружки (1000 мм)
- Автоматический транспортер стружки (1500 мм)
- Автоматический транспортер стружки (2000 мм)
- Автоматический транспортер стружки (3000 мм)
- Автоматический транспортер стружки (4000 мм)
Характеристики
- Вид товара Токарные обрабатывающие центры
- Напряжение питания, В 380
- Расстояние между центрами, мм 1000 / 1500 / 2000 / 3000 / 4000
- Система ЧПУ Fanuc * возможна установка БалтСистем NC 230 (NC210 UEFI)
- Тип направляющих Скольжения
Инструмент
- Кол-во инструментальных гнезд, шт. 4
Обрабатываемая деталь
- Диаметр обточки над станиной, мм 800
- Максимальный вес заготовки, кг 1500
- Наибольший диаметр заготовки, устанавливаемый над суппортом, мм 500
Силовые параметры
- Наибольшие размеры резца, мм 40 х 40
- Производительность насоса подачи СОЖ, л/мин 25
- Ширина станины, мм 560
Шпиндель
- Внутренний конус шпинделя 1:20
- Диаметр 3-х кулачкового ручного токарного патрона, мм 325
- Диаметр отверстия в шпинделе, мм Ø104
- Кол-во и диапазон частот вращения шпинделя, об/мин 4 / 45 - 1000
- Количество ступеней частот вращения Бесступенчатая
- Пределы частот вращения шпинделя, об/мин 45 - 185, 85 - 360, 130 - 550, 255 - 1000
- Регулировка частот вращения шпинделя внутри диапазона Бесступенчатая
- Фланцевый конец шпинделя по DIN 55027 D11
Перемещение рабочих органов
- Максимальный ход каретки по оси Z, мм 900 / 1400 / 1850 / 2850 / 3850
- Максимальный ход суппорта по оси X, мм 500
- Ускоренные подачи по осям Z / X, м/мин 8 / 8
Задняя бабка и пиноль
- Внутренний конус в пиноли задней бабки Морзе 6
- Диаметр пиноли задней бабки, мм 100
- Максимальный вылет пиноли, мм 230
Электрооборудование
- Мощность главного привода, кВт 11/15
- Мощность двигателя насоса СОЖ, кВт 0,37
Прочие параметры и особенности
- Тип станины Горизонтальная
Габаритные размеры и масса
- Габариты, мм 3200 / 3700 / 4200 / 5200 / 6200 x 2300 x 2500
- Масса, кг 5080 / 5380 / 5680 / 6280 / 7600
- Уточняйте у менеджера
- Артикул: РС_16Р40Ф3
